Descriere

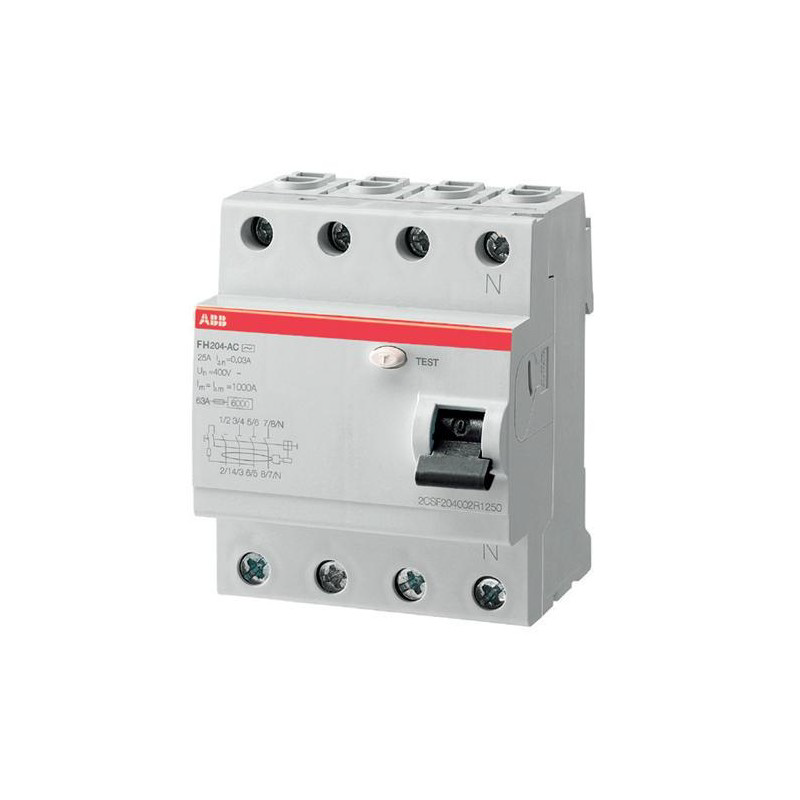

Acest intrerupator diferential de tip RCCB este destinat detectarii curentilor reziduali alternativi sinusoidali si deconectarii rapide a circuitului atunci cand este depasit pragul nominal de sensibilitate. Configuratia cu 4 poli il recomanda pentru tablouri de distributie trifazate, cu sau fara conductor de nul, in aplicatii rezidentiale, comerciale sau tehnice unde este necesara protectia suplimentara la curenti de defect spre pamant.

Aparatul are curent nominal de 63 A, curent rezidual nominal de declansare de 30 mA si tip de sensibilitate AC. Functioneaza la tensiune nominala de 400 V AC, frecventa 50/60 Hz si dispune de 4 poli. Tensiunea nominala de tinere la impuls este de 4 kV, iar capacitatea la curent de soc este de 0,25 kA. Constructia ocupa 4 module in tablou, are adancime incorporata de 69 mm si grad de protectie IP2X.

Montajul se realizeaza pe sina DIN, in interiorul unui tablou electric adecvat. Pentru conductori multifilari, bornele accepta sectiuni de 10 pana la 25 mm2. Instalarea trebuie realizata cu circuitul scos de sub tensiune, respectand schema de conexiuni, ordinea conductorilor de faza si nul si cuplul de strangere indicat in documentatia tehnica a aparatului.

Fiind un intrerupator diferential, produsul protejeaza la curenti reziduali, dar nu inlocuieste protectia la suprasarcina si scurtcircuit. Se utilizeaza impreuna cu protectii automate dimensionate corect pentru circuitul deservit. Tipul AC este destinat circuitelor cu curenti reziduali alternativi sinusoidali; pentru consumatori care pot genera componente pulsatorii de curent continuu trebuie evaluata alegerea unui tip de protectie diferentiala corespunzator. Temperatura ambientala de functionare este intre -5 si 40 grade C.

Intrebari frecvente

Ce protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali alternativi sinusoidali si declanseaza la un curent rezidual nominal de 30 mA, contribuind la protectia persoanelor si a instalatiei in cazul defectelor de izolatie.

Este potrivit pentru un tablou trifazat?

Da. Are 4 poli si tensiune nominala de 400 V AC, fiind destinat utilizarii in tablouri electrice trifazate.

Poate fi folosit fara siguranta automata?

Nu. Protectia diferentiala nu inlocuieste protectia la suprasarcina si scurtcircuit. Circuitul trebuie protejat si cu un aparat de protectie la supracurent dimensionat corespunzator.

Pe ce tip de sina se monteaza?

Se monteaza pe sina DIN si ocupa 4 module in tabloul electric.

Pentru ce tip de curent rezidual este recomandat?

Este de tip AC, adecvat pentru detectarea curentilor reziduali alternativi sinusoidali. Pentru echipamente ce pot genera componente pulsatorii de curent continuu este necesara verificarea unui tip diferential adecvat aplicatiei.
