Descriere

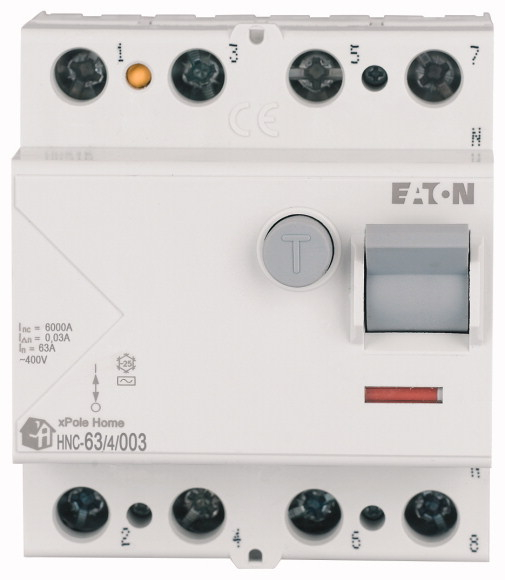

Acest intrerupator diferential RCCB tetrapolar este destinat detectarii curentilor reziduali si deconectarii rapide a circuitului in cazul aparitiei unei diferente intre curentul de alimentare si cel de retur. Este o solutie pentru tablouri electrice din aplicatii rezidentiale si comerciale, in instalatii trifazate unde este necesara protectia suplimentara la curenti de defect de 30mA. Functionarea este instantanee, fara temporizare intentionata.

Aparatul are curent nominal de 63A, 4 poli, sensibilitate diferentiala nominala de 30mA si tip de sensibilitate AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Tensiunea nominala de utilizare este 230/400V AC la 50Hz, rezistenta nominala la scurtcircuit este de 6kA, iar tensiunea de izolatie nominala este 440V. Rezista la impulsuri de tensiune de pana la 4kV si este conform cu standardul IEC/EN 61008. Dimensiunile confirmate sunt 70 mm latime, 76 mm inaltime si 80 mm adancime, echivalentul a 4 module pe sina DIN.

Montajul se realizeaza in tabloul electric, pe sina DIN conform IEC/EN 60715. Bornele accepta conductori rigizi cu sectiuni intre 1,5 si 35 mm2, iar conectarea trebuie efectuata respectand marcajele aparatului, ordinea fazelor si conductorul de nul. Pentru verificarea periodica a functionarii se utilizeaza butonul de test incorporat, alimentarea necesara pentru acesta fiind in domeniul de 196-264V AC la varianta cu 4 poli.

Acest produs asigura protectie diferentiala si nu inlocuieste protectia la suprasarcina sau la scurtcircuit realizata prin intrerupatoare automate ori sigurante fuzibile corect dimensionate. Tipul AC este adecvat circuitelor cu curenti reziduali alternativi sinusoidali; pentru echipamente care pot genera curenti reziduali pulsatorii sau componente continue trebuie ales tipul de protectie indicat de proiectant si de instructiunile echipamentelor alimentate. Instalarea, testarea si dimensionarea protectiilor din amonte trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Ofera protectie la curenti reziduali de 30mA, prin deconectarea circuitului atunci cand detecteaza o diferenta anormala intre curentul care pleaca spre consumatori si cel care revine.

Este potrivit pentru instalatii trifazate?

Da. Are 4 poli si este destinat instalatiilor de 230/400V AC, fiind adecvat pentru circuite trifazate cu nul.

Protejeaza si la suprasarcina sau scurtcircuit?

Nu. Este un intrerupator diferential RCCB, astfel ca protectia la suprasarcina si scurtcircuit trebuie asigurata separat printr-un intrerupator automat sau sigurante fuzibile dimensionate corespunzator.

Pentru ce tip de curenti reziduali este recomandat tipul AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice, redresoare sau alte sarcini care pot genera curenti pulsatorii ori componente continue, tipul necesar trebuie stabilit conform proiectului si instructiunilor producatorului echipamentului alimentat.

Cum se monteaza in tablou?

Se fixeaza pe sina DIN. Conectarea conductorilor, alegerea protectiei din amonte si verificarea cu butonul de test trebuie realizate de un electrician calificat, cu alimentarea intrerupta.
