Descriere

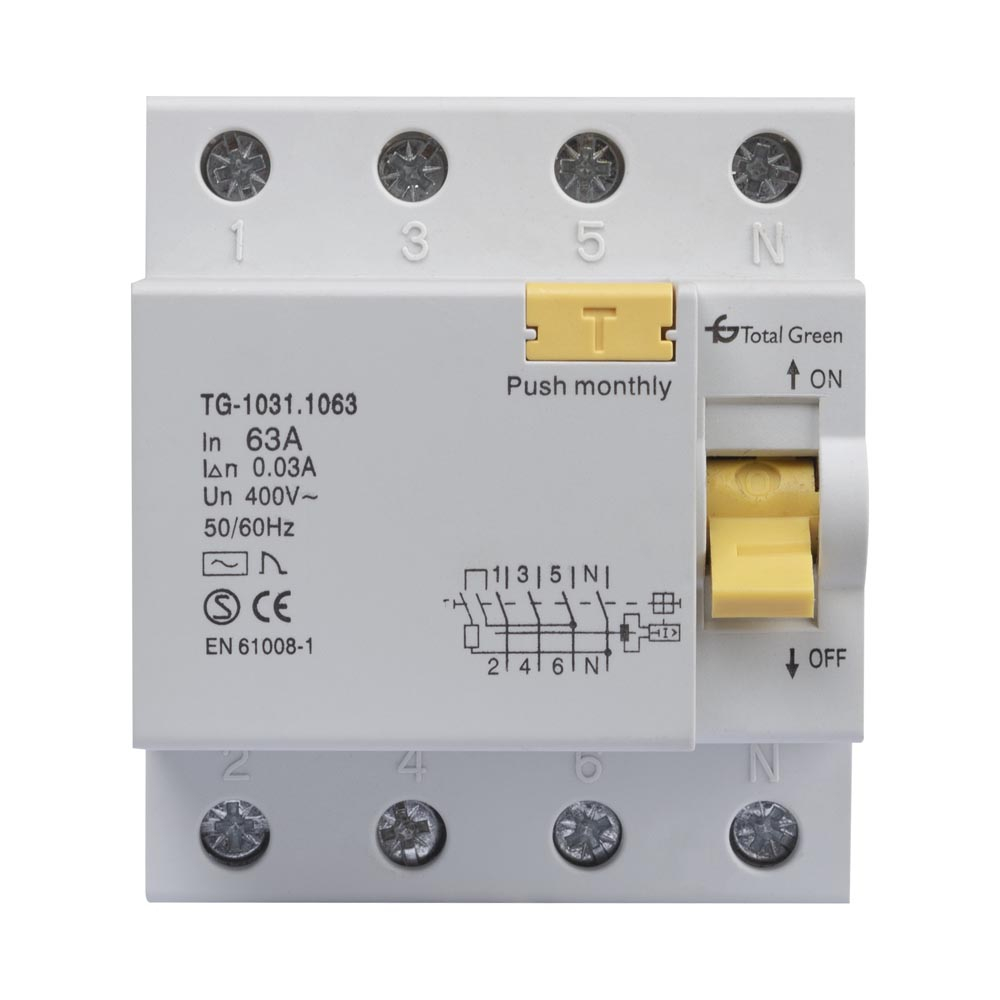

Acest intrerupator diferential tetrapolar este destinat protectiei circuitelor electrice trifazate impotriva curentilor reziduali. Cu un curent nominal de 63A si o sensibilitate de 30mA, echipamentul este potrivit pentru tablouri electrice din aplicatii rezidentiale, comerciale sau tehnice, atunci cand instalatia necesita monitorizarea simultana a patru poli. Functioneaza ca dispozitiv RCCB, tip AC, pentru detectarea curentilor diferentiali alternativi.

Parametrii declarati includ curent nominal de 63A, curent diferential nominal de 30mA, tensiune nominala de 400V AC si frecventa de functionare de 50/60Hz. Aparatul are 4 poli, ocupa 4 module in tablou, are grad de protectie IP20 si capacitate nominala de rupere la scurtcircuit de 6kA. Este prevazut pentru utilizare in retele de curent alternativ, iar tipul de curent de scurgere detectat este AC.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de conectare inscrise pe aparat si a configuratiei circuitului protejat. Conductoarele active trebuie trecute prin intrerupator astfel incat masurarea curentului diferential sa fie corecta. Alegerea sectiunii conductoarelor, a protectiei la supracurent din amonte sau din aval si a modului de coordonare cu celelalte aparate de protectie se face in functie de proiectul instalatiei si de sarcina circuitului.

Gradul IP20 indica utilizarea in interiorul unui tablou sau al unei carcase care asigura protectie suplimentara impotriva atingerii partilor active si a influentelor externe. Un RCCB de tip AC nu inlocuieste protectia dedicata la suprasarcina si scurtcircuit, de aceea circuitul trebuie echipat corespunzator cu protectie la supracurent. Instalarea, verificarea functionarii si testarea periodica trebuie realizate de personal calificat, cu alimentarea intrerupta in timpul lucrarilor.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este destinat instalatiilor de curent alternativ trifazate, cu tensiune nominala de 400V, unde este necesara protectia diferentiala pe 4 poli.

Ce sensibilitate diferentiala are aparatul?

Sensibilitatea diferentiala nominala este de 30mA, pentru detectarea curentilor reziduali de tip AC.

Ofera protectie la suprasarcina si scurtcircuit?

Fiind un dispozitiv RCCB, rolul sau principal este protectia la curenti reziduali. Circuitul trebuie prevazut si cu protectie adecvata la suprasarcina si scurtcircuit.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module si are 4 poli.

Poate fi utilizat direct in exterior?

Are grad de protectie IP20, astfel ca trebuie instalat intr-un tablou sau intr-o carcasa potrivita, care asigura protectia necesara pentru mediul de utilizare.
