Descriere

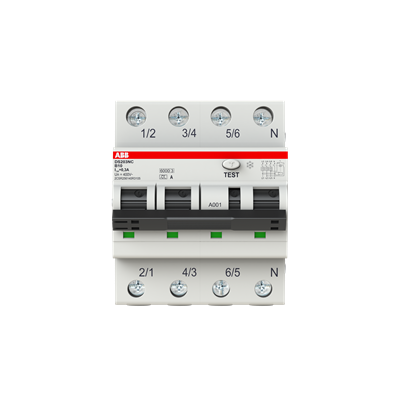

Acest intrerupator diferential automat de tip RCBO combina intr-un singur aparat protectia magnetotermica si protectia diferentiala. Este destinat circuitelor trifazate cu nul, avand configuratie 3P+N, cu 4 poli si 3 poli protejati. Protejeaza instalatia impotriva suprasarcinilor, scurtcircuitelor, curentilor reziduali si contactelor indirecte, iar sensibilitatea de 30mA asigura protectie suplimentara la contact direct in conditiile prevazute de instalatie.

Aparatul are curent nominal de 10A, caracteristica de declansare C si curent diferential rezidual nominal de 30mA, tip AC. Capacitatea nominala de rupere la scurtcircuit este de 6kA la 230/400V AC. Tensiunea operationala nominala este de pana la 415V AC, tensiunea nominala de izolatie este 500V, iar tensiunea nominala de tinere la impuls este 4kV. Este realizat conform standardelor IEC 61009-1, IEC 61009-2-1, EN 61009-1 si EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in tablouri electrice modulare. Aparatul ocupa 4 module si are dimensiuni de aproximativ 71 x 85 x 69 mm. Borna de nul este pozitionata in partea dreapta. Conectarea conductoarelor, alegerea sectiunii cablurilor si coordonarea cu protectiile din amonte trebuie realizate conform proiectului electric si instructiunilor de montaj aplicabile.

Gradul de protectie este IP2X, iar domeniul temperaturii ambientale de functionare este intre minus 25 grade C si plus 55 grade C. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente care pot genera curenti reziduali pulsatori sau componente de curent continuu, tipul de protectie diferentiala se selecteaza de catre un electrician autorizat, in functie de sarcina si cerintele instalatiei.

Intrebari frecvente

Ce tip de aparat este acest intrerupator diferential automat?

Este un RCBO, adica un aparat care integreaza protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu nul, avand configuratie 3P plus N, 4 poli si 3 poli protejati.

Ce inseamna sensibilitatea diferentiala de 30mA?

Aparatul declanseaza la detectarea unui curent rezidual nominal de 30mA, oferind protectie suplimentara impotriva electrocutarii prin contact direct, in conditiile de instalare prevazute de normative.

Poate fi montat in tablouri modulare?

Da. Se monteaza pe sina DIN, ocupa 4 module si este destinat integrarii in tablouri electrice de distributie.

Este potrivit pentru orice consumator trifazat?

Nu in mod automat. Tipul AC este adecvat pentru curenti reziduali alternativi sinusoidali. Pentru consumatori cu electronica de putere, variatoare sau redresoare, electricianul trebuie sa stabileasca tipul diferential corespunzator.
