Descriere

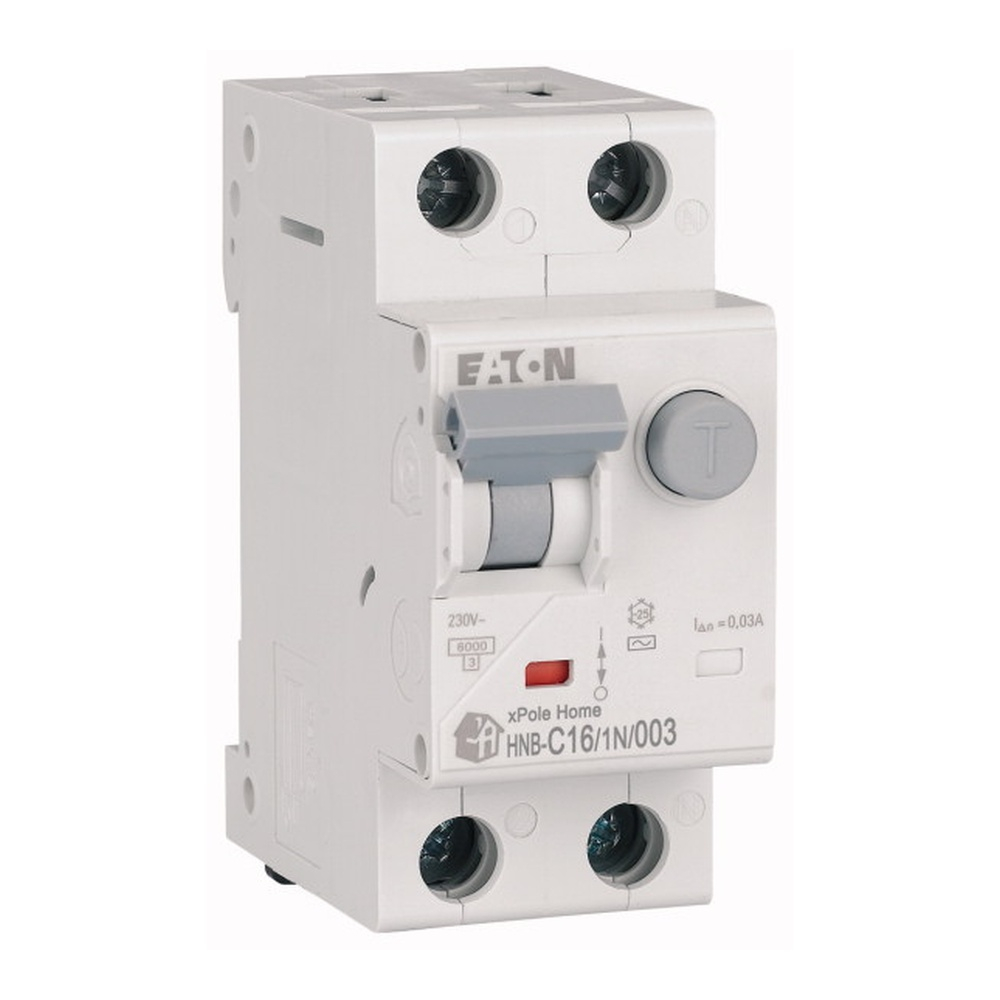

Acest intrerupator diferential automat RCBO combina intr-un singur aparat protectia magnetotermica si protectia diferentiala. Este destinat circuitelor monofazate de 230 V unde este necesara intreruperea alimentarii la suprasarcina, scurtcircuit sau aparitia unui curent rezidual fata de pamant. Configuratia 1P+N permite utilizarea in tablouri electrice pentru protectia circuitelor finale compatibile.

Aparatul are curent nominal de 16 A, caracteristica de declansare C si curent rezidual nominal de 30 mA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit conform EN 61009 si EN 61009-1 este de 6 kA. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50 Hz, cu tensiune nominala de izolatie de 500 V si tensiune nominala de tinere la impuls de 4 kV.

Constructia modulara ocupa 2 module pe sina DIN, avand latimea de 35 mm, inaltimea de 73 mm si adancimea de 80 mm. Adancimea de montaj este de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2, ceea ce faciliteaza integrarea in tablouri de distributie pentru instalatii rezidentiale sau aplicatii comerciale usoare.

Montajul, dimensionarea circuitului si verificarea functionarii trebuie realizate de personal calificat, cu alimentarea intrerupta. Gradul de protectie este IP20, astfel ca aparatul se monteaza in interiorul unui tablou electric corespunzator. Pentru circuite cu echipamente care pot genera componente reziduale pulsatorii de curent continuu, trebuie verificata alegerea tipului corect de protectie diferentiala in functie de proiectul instalatiei.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential automat?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual, intr-un singur aparat modular.

Pentru ce tensiune este destinat?

Este destinat circuitelor monofazate de 230 V AC, cu frecventa nominala de 50 Hz.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la un curent rezidual nominal de 30 mA, oferind protectie suplimentara pentru circuitele finale conform proiectului instalatiei.

Cate module ocupa in tabloul electric?

Aparatul are latimea de 35 mm si ocupa 2 module pe sina DIN.

Ce tip de conductoare pot fi conectate?

Bornele accepta conductoare rigide sau multifilare cu sectiuni cuprinse intre 1 si 25 mm2.
