Descriere

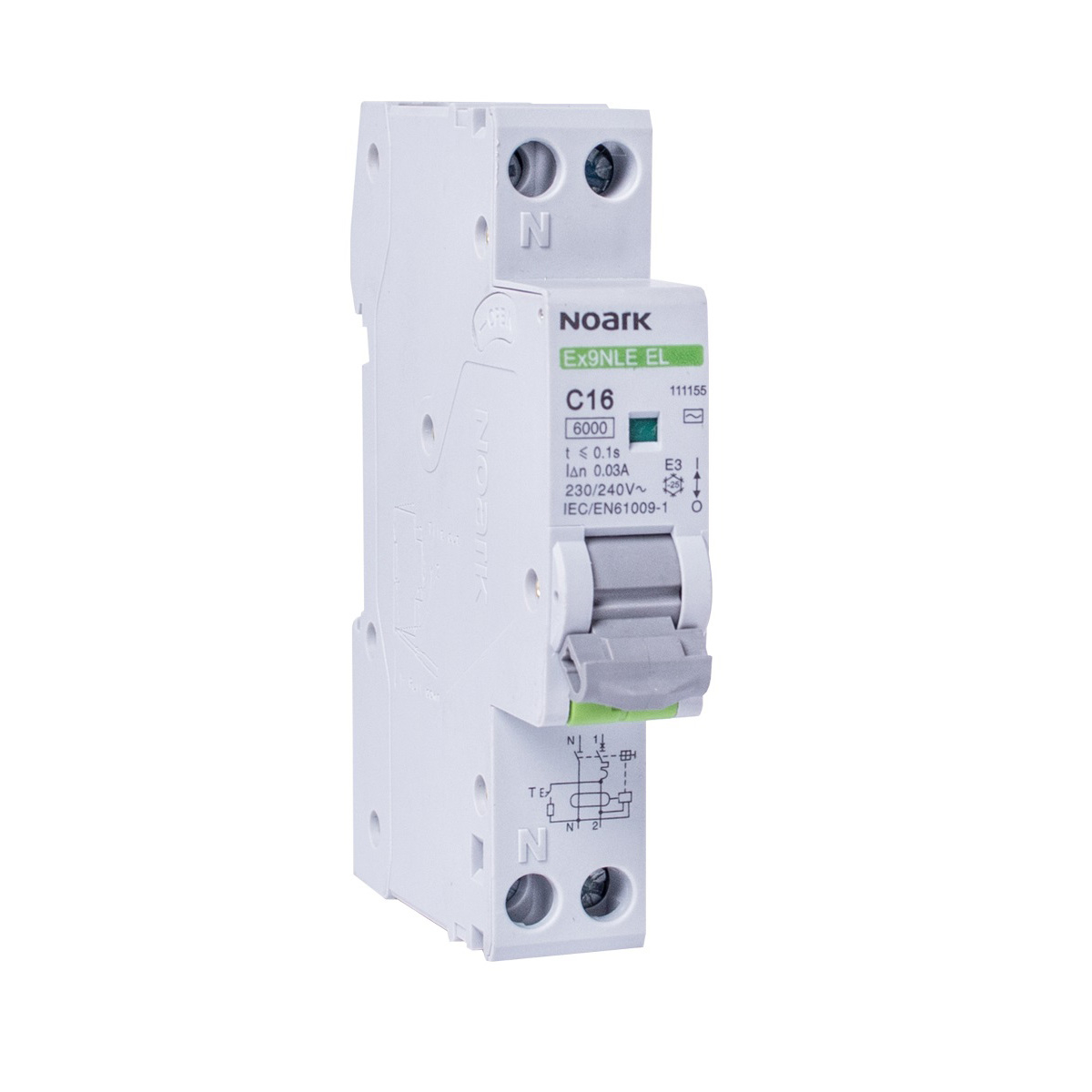

Acest intrerupator diferential automat RCBO combina intr-un singur aparat protectia la curenti reziduali cu protectia la suprasarcina si scurtcircuit. Este destinat circuitelor monofazate din tablouri electrice, unde este necesara economisirea spatiului, avand latimea de un modul. Evaluarea electronica a curentului rezidual contribuie la o masurare precisa si la reducerea declansarilor nedorite in conditii normale de exploatare.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat. Parametrii nominali sunt: tensiune 230 V AC, curent nominal 20 A, curent diferential nominal 30 mA, caracteristica de declansare B si tip de protectie diferentiala AC. Capacitatea nominala de rupere la scurtcircuit este de 6 kA conform EN 60898, frecventa de lucru este 50/60 Hz, iar clasa de limitare a curentului este 3. Sunt indicate si tensiunea nominala de tinere la impuls de 4 kV, tensiunea de izolatie de 500 V, capacitatea la curent de impuls de 3 kA si pierderea maxima de putere de 2,81 W.

Montajul se realizeaza pe sina DIN de 35 mm, iar aparatul ocupa un singur modul, cu latime de 18 mm. Dimensiunile constructive sunt aproximativ 95 mm inaltime, inclusiv clema, si 45 mm adancime, iar adancimea de incorporare este de 77 mm. Bornele accepta conductori cu sectiunea intre 1 si 16 mm2, cuplul de strangere indicat fiind 1,5 Nm. Alimentarea poate fi realizata atat de sus, cat si de jos, iar nulul este deconectat simultan cu faza.

Gradul de protectie este IP20, astfel ca produsul trebuie instalat intr-un tablou sau intr-o carcasa care asigura protectia necesara impotriva atingerii si a influentelor externe. Este proiectat pentru temperaturi ambientale intre -35 si 70 grade C, altitudini de pana la 2000 m si umiditate relativa de pana la 95%. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; alegerea protectiei trebuie corelata cu tipul sarcinii si cu cerintele instalatiei. Se recomanda verificarea periodica prin butonul TEST, la fiecare 6 luni in conditii normale sau lunar in conditii grele, respectand reglementarile locale si lucrarile efectuate de personal calificat.

Intrebari frecvente

Ce protectii ofera acest intrerupator diferential automat?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit pentru un circuit monofazat.

Care sunt valorile nominale principale?

Are curent nominal de 20 A, curent diferential nominal de 30 mA, caracteristica B, tensiune nominala de 230 V AC si capacitate de rupere la scurtcircuit de 6 kA.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente ce pot genera curenti reziduali pulsatori de curent continuu, trebuie evaluata necesitatea unui aparat de tip A sau a altui tip adecvat aplicatiei.

Cat spatiu ocupa in tabloul electric?

Aparatul ocupa un singur modul pe sina DIN de 35 mm, avand latimea de 18 mm.

Este necesara testarea periodica?

Da. Se recomanda actionarea regulata a butonului TEST: la fiecare 6 luni in conditii normale si lunar in conditii grele, cu respectarea reglementarilor aplicabile instalatiei.
