Descriere

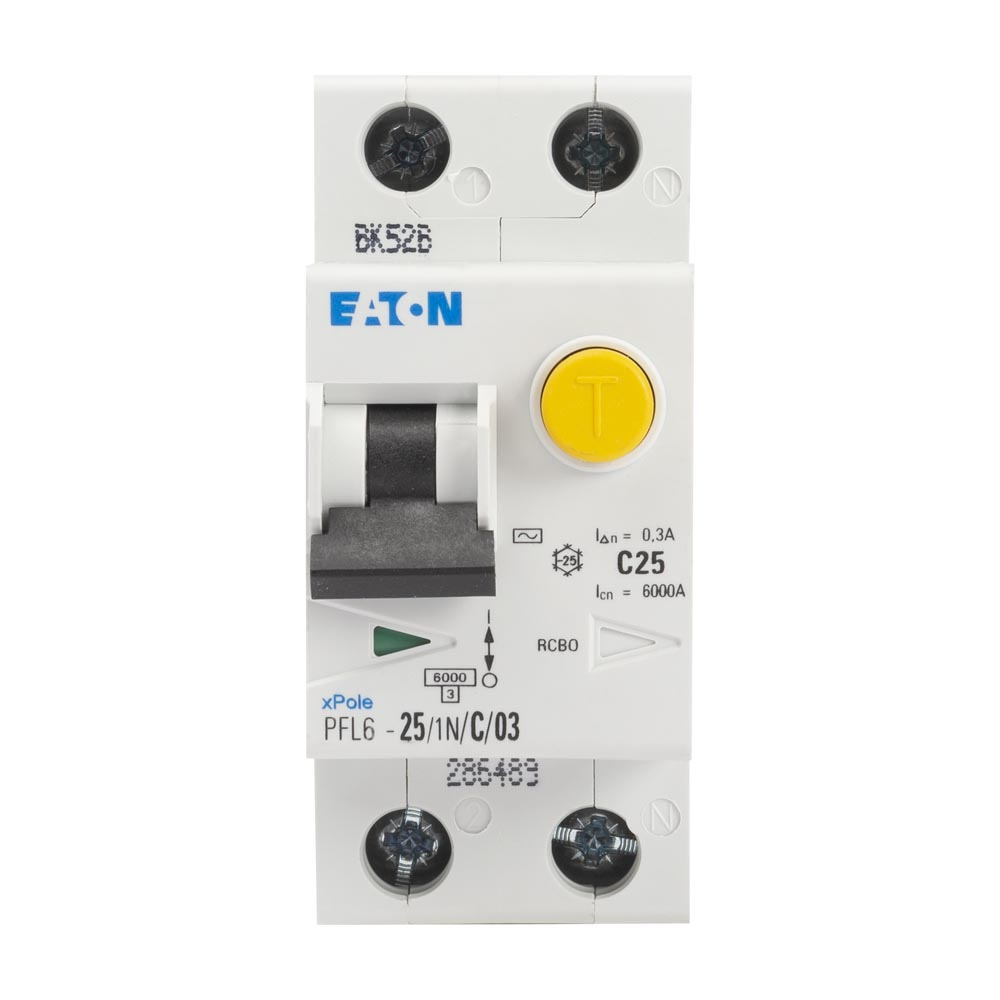

Acest intrerupator automat diferential combina protectia la suprasarcina si scurtcircuit cu functia de detectare a curentului rezidual. Este destinat circuitelor monofazate din tablouri electrice rezidentiale, comerciale sau de servicii, unde este necesara protectia unui circuit individual printr-un aparat compact cu 1 pol protejat si nul comutat.

Aparatul are curent nominal de 25 A, configuratie 1P+N si caracteristica de declansare C. Sensibilitatea diferentiala nominala este de 300 mA, iar tipul de detectie este AC, pentru curenti reziduali alternativi sinusoidali. Functioneaza la tensiune nominala de 230 V AC si frecventa de 50 Hz, are capacitate nominala de rupere de 6 kA conform EN 61009, tensiune nominala de izolatie de 440 V si tensiune nominala de impuls de 4 kV. Aparatul este rezistent la curent de impuls de pana la 250 A.

Montajul se realizeaza pe sina DIN, in tablouri electrice modulare. Ocupa 2 module, iar bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru o conexiune corecta, se vor respecta schema de cablare, marcajele bornelor de faza si nul, precum si cuplul de strangere recomandat pentru borne, de 2 pana la 2,4 Nm.

Gradul de protectie al aparatului este IP20, iar protectia in ansamblul tabloului ajunge la IP40 atunci cand este instalat corespunzator intr-o carcasa adecvata. Temperatura ambientala de functionare este intre minus 25 grade C si plus 40 grade C. Selectarea, dimensionarea, instalarea si verificarea aparatului trebuie realizate de personal calificat, cu circuitul scos de sub tensiune si in conformitate cu proiectul electric si cerintele aplicabile instalatiei.

Intrebari frecvente

Ce protectii ofera acest intrerupator automat diferential?

Combina protectia la suprasarcina si scurtcircuit cu detectarea curentilor reziduali. Astfel, poate deconecta circuitul atat la aparitia unui defect de supracurent, cat si atunci cand curentul rezidual depaseste sensibilitatea nominala de 300 mA.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna ca aparatul este destinat circuitelor monofazate, avand un pol protejat pentru faza si nul comutat.

Pentru ce tip de curent rezidual este destinat?

Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului corect de protectie diferentiala se face in functie de consumatorii si schema instalatiei.

Cum se monteaza in tablou?

Se monteaza pe sina DIN si ocupa 2 module. Conectarea conductoarelor si respectarea schemei de cablare trebuie realizate de un electrician calificat, cu instalatia scoasa de sub tensiune.

Ce reprezinta curba de declansare C?

Curba C defineste comportamentul protectiei magnetice la curenti de scurtcircuit sau pornire. Alegerea acesteia trebuie corelata cu caracteristicile circuitului si ale consumatorilor alimentati.
