Descriere

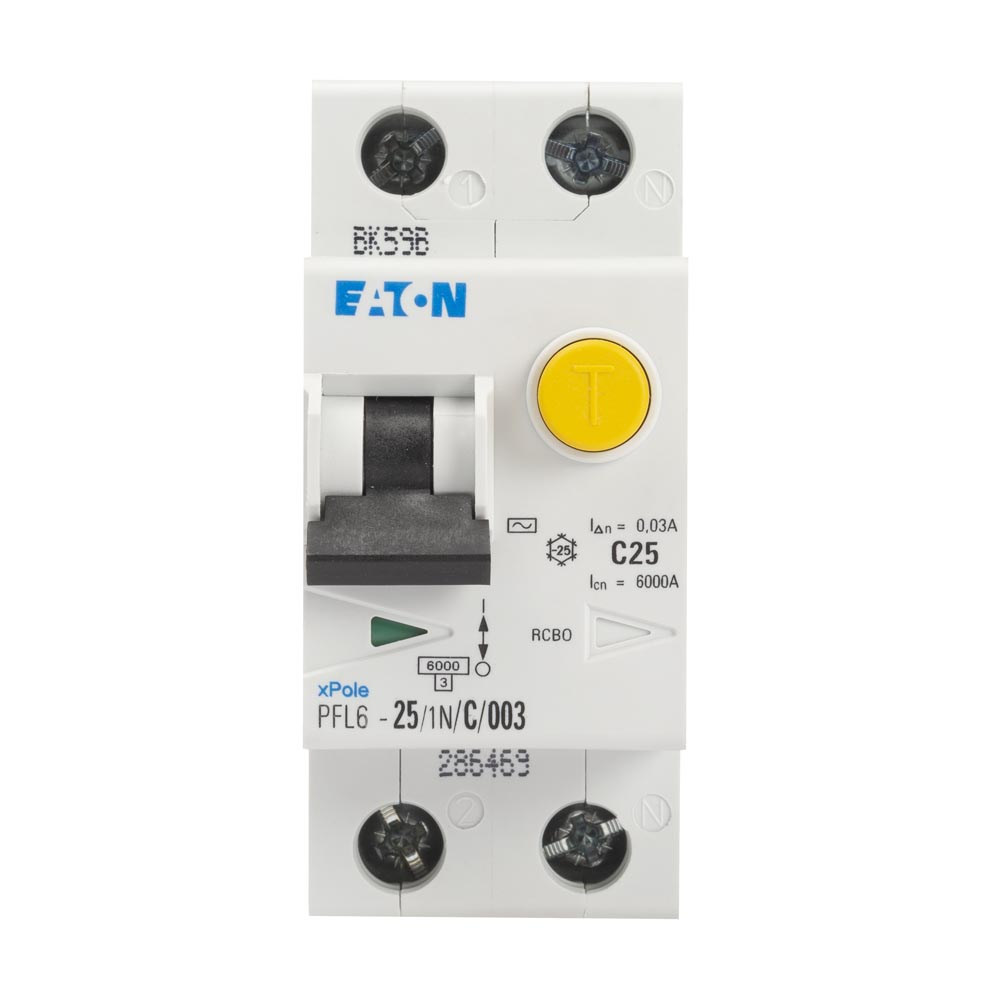

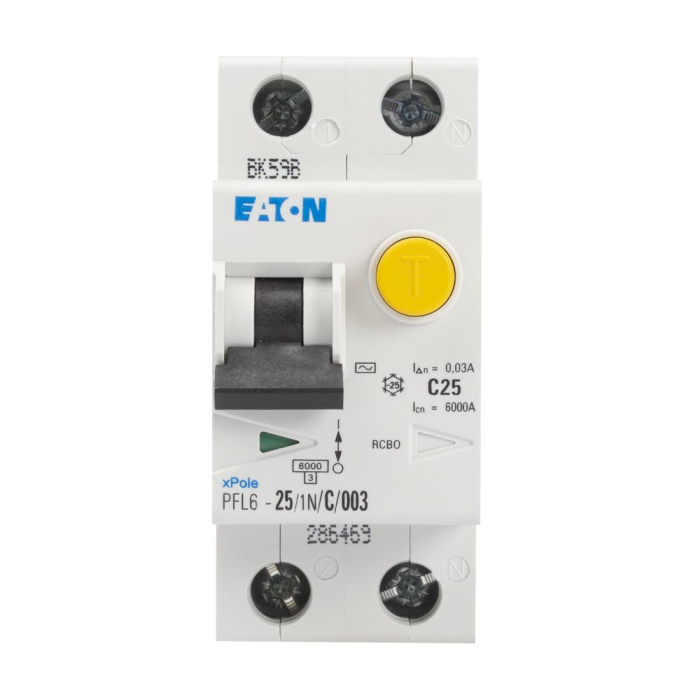

Acest intrerupator diferential automat de tip RCBO combina intr-un singur aparat protectia diferentiala si protectia magnetotermica. Este destinat tablourilor electrice din aplicatii rezidentiale si comerciale, unde protejarea unui circuit necesita atat detectarea curentilor reziduali, cat si protectie la suprasarcina si scurtcircuit. Configuratia 1P+N protejeaza un pol si comuta simultan conductorul de nul.

Aparatul are curent nominal de 25 A, tensiune nominala de utilizare de 230 V AC si frecventa nominala de 50 Hz. Sensibilitatea diferentiala este de 30 mA, iar tipul de sensibilitate este AC, pentru curenti reziduali alternativi sinusoidali. Protectia magnetotermica are caracteristica de declansare C, iar capacitatea nominala de rupere este de 6 kA conform IEC/EN 61009. Dispune de clasa de limitare a curentului 3, tensiune nominala de izolatie Ui de 440 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Montajul se realizeaza pe sina DIN, iar aparatul ocupa 2 module. Dimensiunile sunt de 37 mm latime, 75 mm inaltime si 86 mm adancime, cu adancime de incorporare de 69,5 mm. Conectarea permite conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. Pentru dimensionarea corecta a circuitului trebuie respectate schema de conexiuni, polaritatea, sectiunea conductoarelor si cuplul de strangere indicat in instructiunile de instalare.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau intr-o carcasa adecvata, care sa asigure protectia necesara impotriva atingerii partilor active si a influentelor de mediu. Temperatura de functionare declarata este intre -25 grade C si +40 grade C. Instalarea, verificarea functionarii si testarea periodica trebuie efectuate de personal calificat, iar alegerea tipului AC trebuie corelata cu natura sarcinilor alimentate si cu cerintele instalatiei.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential automat?

Combina protectia diferentiala la curent rezidual cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat RCBO.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu configuratie 1P+N, curent nominal de 25 A si frecventa de 50 Hz.

Ce inseamna sensibilitate diferentiala de 30mA?

Aparatul are curent diferential nominal de declansare de 30 mA. Aceasta valoare este utilizata frecvent pentru protectia suplimentara la curenti de defect in circuite finale, in functie de proiectul si normele instalatiei.

Ce reprezinta curba de declansare C?

Curba C defineste caracteristica de declansare magnetica la supracurent. Alegerea ei trebuie facuta in functie de sarcina, curentul de pornire si dimensionarea circuitului.

Se poate monta direct pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN, ocupa 2 module si are adancime de incorporare de 69,5 mm.
