Descriere

Acest intrerupator diferential automat, denumit si RCBO, combina protectia magnetotermica si protectia diferentiala intr-un singur aparat modular. Este destinat circuitelor monofazate finale, unde contribuie la protectia impotriva suprasarcinilor, scurtcircuitelor si curentilor de defect la pamant de tip alternativ sinusoidal. Sensibilitatea de 30 mA permite protectie suplimentara la contact direct si protectie la contact indirect, in conditiile unei instalatii proiectate corespunzator.

Aparatul are configuratie 1P+N, cu 2 poli si un pol protejat, curent nominal de 32 A si caracteristica de declansare C. Capacitatea nominala de rupere la scurtcircuit Icn este de 6 kA, iar capacitatea ultima de rupere Icu este de 10 kA. Functioneaza la frecventa nominala de 50 Hz, are tip de curent rezidual AC, clasa de limitare a energiei 3 si pierdere de putere declarata de 6,4 W. Respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1 si este conform cu cerintele RoHS.

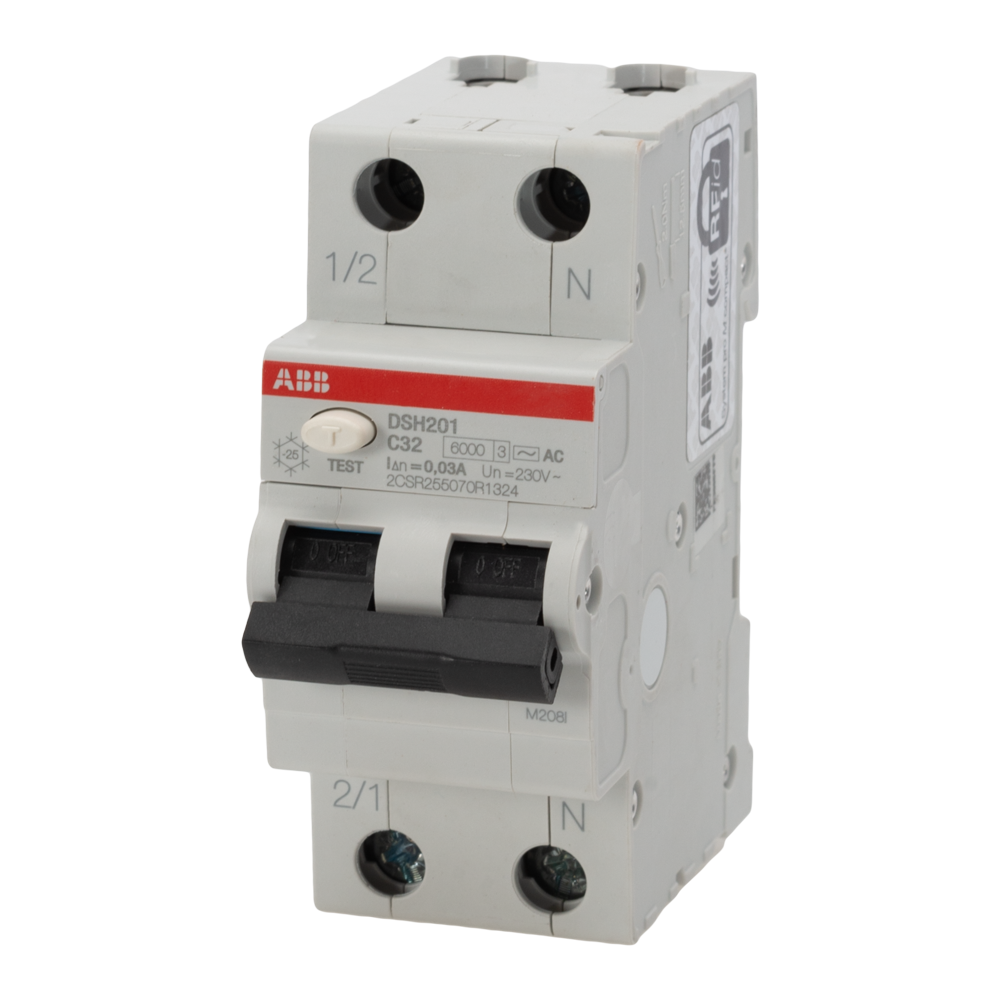

Constructia ocupa 2 module pe sina DIN, cu dimensiuni de 35 x 85 x 69 mm si adancime incorporata de 35 mm. Conexiunea de alimentare poate fi realizata din oricare directie, iar borna de nul este pozitionata in partea dreapta. Capacitatea de conectare indicata include bara pieptene de pana la 10 mm2, conductori rigizi de pana la 25 mm2 si conductori flexibili de pana la 25 mm2. Montajul, alegerea sectiunii conductoarelor si strangerea bornelor trebuie realizate conform instructiunilor tehnice ale producatorului.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou sau al unei carcase adecvate, care sa previna accesul la partile active. Domeniul temperaturii ambientale pentru exploatare este intre -25 si +55 grade C, iar pentru depozitare intre -40 si +70 grade C. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; compatibilitatea cu consumatori care pot genera componente pulsatorii sau continue trebuie verificata in proiectul electric. Instalarea si verificarea functionarii butonului de test trebuie efectuate de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce protectii asigura acest intrerupator diferential automat?

Combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali alternativi sinusoidali. Sensibilitatea de 30 mA ofera protectie suplimentara la contact direct si protectie la contact indirect, in cadrul unei instalatii corect realizate.

Ce inseamna configuratia 1P+N?

Configuratia 1P+N inseamna ca aparatul utilizeaza faza si nulul, avand doi poli fizici, dintre care un pol este protejat la supracurent. Este destinat circuitelor monofazate.

Este potrivit pentru tablouri electrice modulare?

Da. Aparatul ocupa 2 module pe sina DIN si are latimea de 35 mm. Se monteaza in interiorul unui tablou sau al unei carcase adecvate, deoarece gradul de protectie al aparatului este IP20.

Pentru ce tip de curent rezidual este destinat tipul AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot produce curenti reziduali pulsatorii sau componente continue, tipul de protectie necesar trebuie stabilit de un electrician calificat.

Care este diferenta dintre curentul nominal de 32 A si sensibilitatea de 30 mA?

Curentul nominal de 32 A se refera la sarcina maxima de exploatare a circuitului in conditii normale. Sensibilitatea de 30 mA reprezinta pragul de curent rezidual la care protectia diferentiala declanseaza.
