Descriere

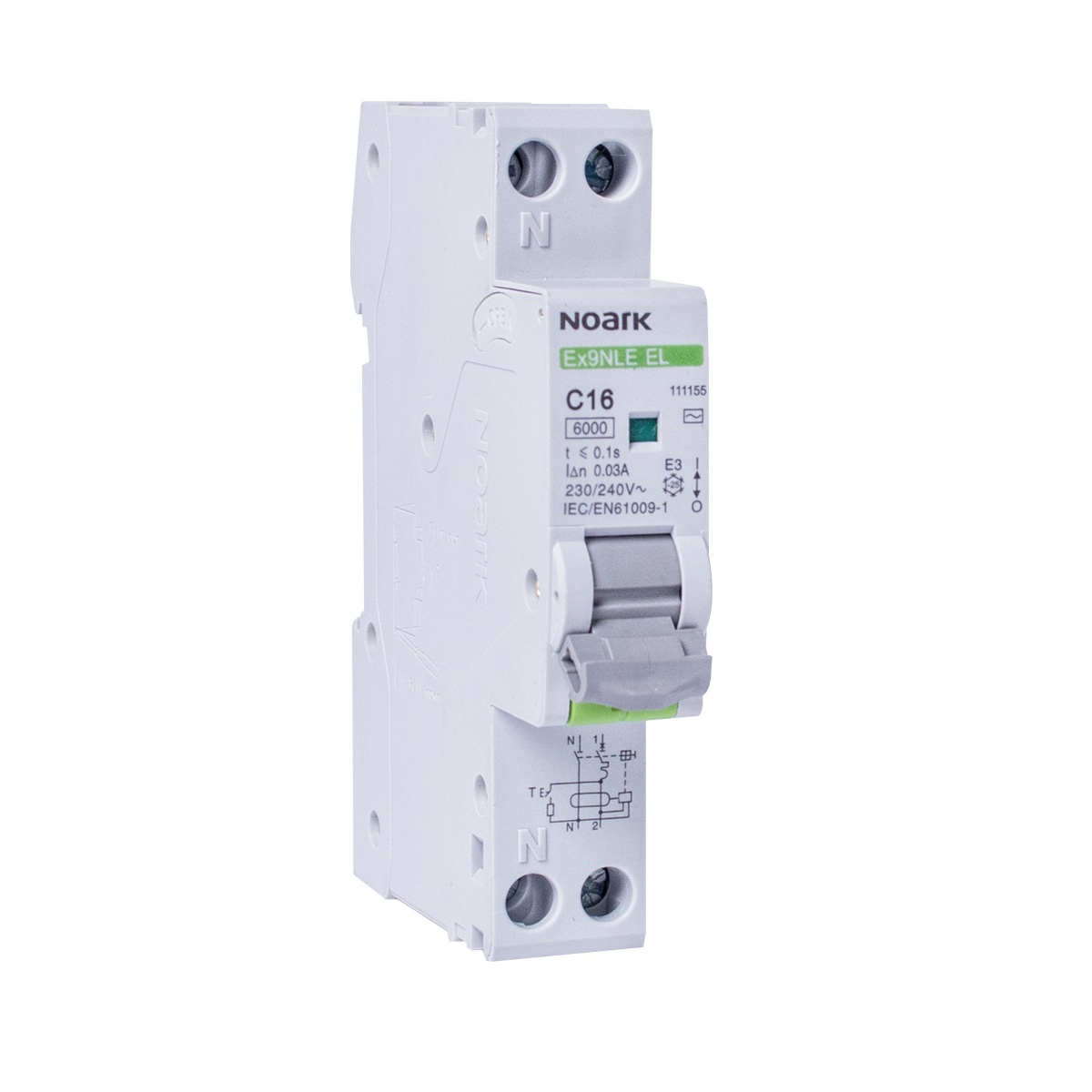

Acest intrerupator diferential automat RCBO reuneste intr-un singur aparat protectia diferentiala si protectia la suprasarcina sau scurtcircuit. Constructia cu latime de 1 modul ajuta la economisirea spatiului in tablourile electrice modulare, fiind o solutie practica pentru circuite care necesita protectie individuala. Functionarea se bazeaza pe evaluarea electronica a curentului rezidual.

Aparatul are 2 poli in total, dintre care 1 pol protejat, cu nul comutat simultan. Este proiectat pentru tensiune nominala de 230 V AC si frecventa de 50/60 Hz. Curentul nominal este de 6 A, caracteristica de declansare este C, iar curentul diferential nominal este de 30 mA, de tip AC. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, clasa de limitare a curentului este 3, iar capacitatea la curent de soc este de 3 kA.

Latimea aparatului este de 1 modul, iar adancimea de montaj este de 77 mm, facilitand integrarea in tablouri compacte. Conectarea trebuie realizata cu respectarea schemei electrice, a identificarii conductorului de nul si a instructiunilor de montaj ale producatorului. Dimensionarea circuitului, a conductoarelor si a protectiilor din amonte trebuie stabilita in functie de aplicatia electrica.

Gradul de protectie declarat este IP20, astfel ca aparatul trebuie instalat intr-o carcasa sau intr-un tablou care asigura protectia necesara la atingere si la influentele mediului. Este destinat utilizarii la categoria de supratensiune 3 si gradul de poluare 2. Se recomanda verificarea regulata a functionarii: la fiecare 6 luni in conditii normale si lunar in conditii grele, tinand cont si de cerintele reglementarilor locale. Montajul si verificarea trebuie efectuate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la curent rezidual cu protectia la suprasarcina si scurtcircuit, pentru un singur circuit electric.

Care sunt valorile electrice principale?

Are curent nominal de 6 A, caracteristica de declansare C, sensibilitate diferentiala de 30 mA, tensiune nominala de 230 V AC si capacitate de rupere de 6 kA.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie facuta in functie de natura consumatorilor din circuit si de cerintele proiectului.

Cat spatiu ocupa in tablou?

Aparatul ocupa 1 modul si are adancimea de montaj de 77 mm, fiind potrivit pentru tablouri modulare compacte.

Este necesara verificarea periodica?

Da. Este recomandata verificarea la fiecare 6 luni in conditii normale de functionare si lunar in conditii grele, cu respectarea cerintelor locale aplicabile.
