Descriere

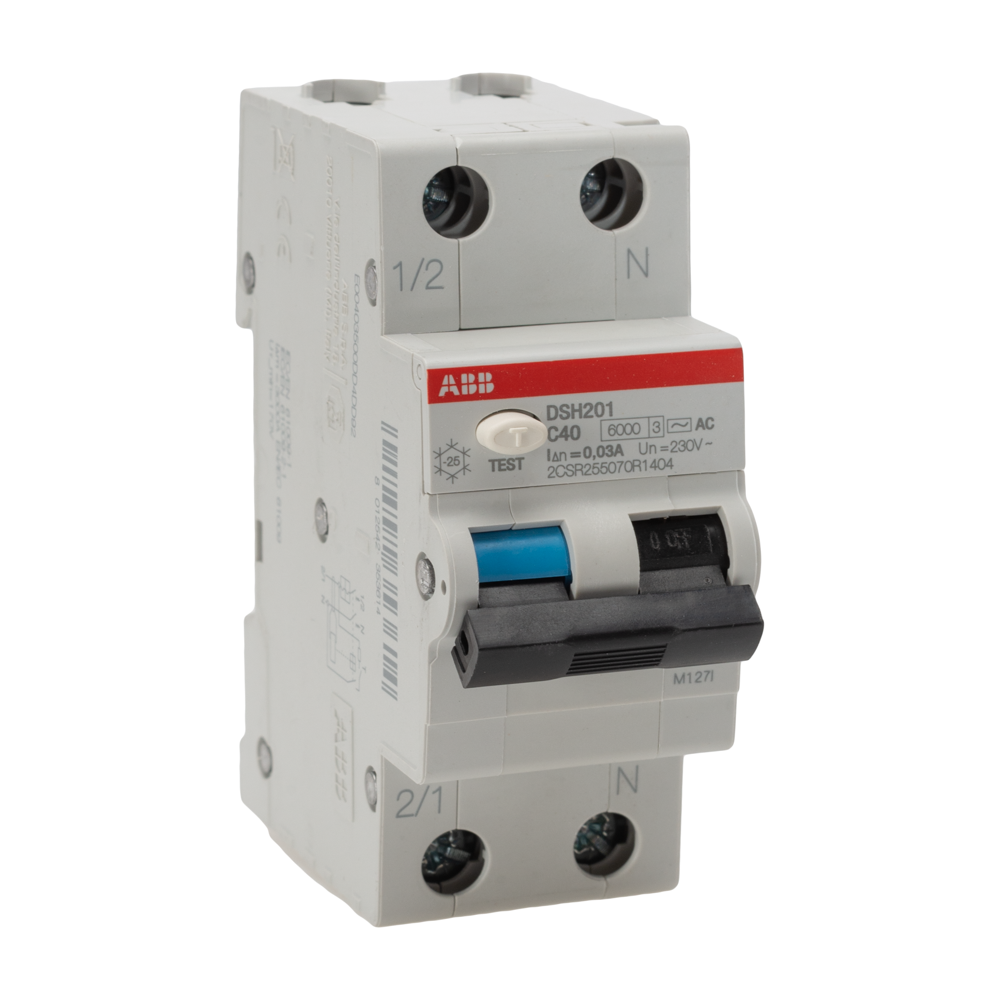

Acest intrerupator diferential cu protectie la supracurent este destinat protectiei circuitelor monofazate finale impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali alternativi sinusoidali. Combina intr-un singur aparat functia de intrerupator automat si protectia diferentiala, fiind potrivit pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii de instalatii electrice cu alimentare monofazata.

Aparatul are configuratie 1P+N, cu un pol protejat, curent nominal de 40A, curba de declansare C si curent diferential nominal de 30mA. Este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, are tensiune nominala de lucru de 230V AC la frecventa de 50Hz si capacitate nominala de rupere la scurtcircuit de 6kA. Capacitatea finala de rupere la scurtcircuit este de 10kA, iar tensiunea nominala de tinere la impuls este de 4kV. Produsul respecta standardele IEC si EN 61009-1, respectiv IEC si EN 61009-2-1.

Montajul se realizeaza pe sina DIN, in orice pozitie de instalare. Aparatul ocupa 2 module, avand dimensiuni nete de 35 mm latime, 85 mm inaltime si 69 mm adancime. Conectarea alimentarii poate fi realizata din ambele directii, borna de nul fiind pozitionata in partea dreapta. Capacitatea de conectare este de pana la 25 mm2 pentru conductori rigizi si flexibili, iar pentru bara pieptene este prevazuta sectiunea de 10 mm2.

Pentru exploatare corecta, aparatul trebuie selectat in functie de caracteristicile circuitului, curentul de sarcina, sectiunea conductoarelor si tipul consumatorilor alimentati. Gradul de protectie este IP2X, categoria de supratensiune este III, iar domeniul temperaturii ambientale de functionare este intre -25 si 55 grade C. Instalarea, cablarea si verificarea functionarii trebuie efectuate numai cu alimentarea intrerupta, de catre personal calificat, cu respectarea normelor aplicabile instalatiilor electrice.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Asigura protectie combinata la suprasarcina, scurtcircuit si curenti reziduali alternativi sinusoidali, intr-un singur aparat modular.

Pentru ce fel de circuite este recomandat?

Este destinat circuitelor monofazate finale, unde este necesara protectie diferentiala de 30mA impreuna cu protectie la supracurent.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie trebuie facuta in functie de natura consumatorilor si de cerintele instalatiei.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN si are latimea neta de 35 mm.

Care este intervalul de temperatura de functionare?

Poate functiona la temperaturi ambientale cuprinse intre -25 si 55 grade C, in conditiile de instalare si exploatare corespunzatoare.
