Descriere

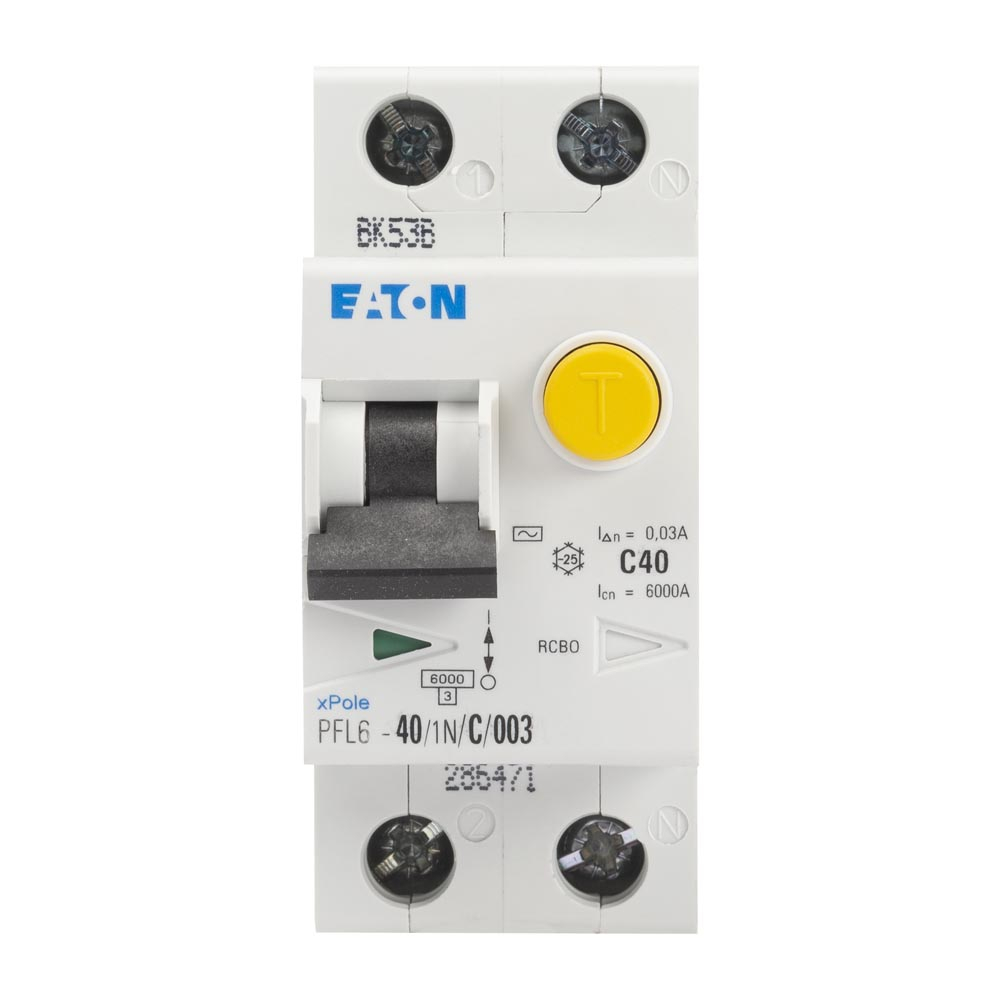

Acest intrerupator diferential cu protectie la supracurent reuneste intr-un singur aparat functia de protectie diferentiala si protectia magnetotermica a circuitului. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde este necesara decuplarea la curenti de defect spre pamant, suprasarcina sau scurtcircuit. Configuratia 1P+N protejeaza un pol de faza si comuta simultan conductorul neutru.

Aparatul are curent nominal de 40 A, tensiune nominala de 230 V AC la 50 Hz, sensibilitate diferentiala de 30 mA si caracteristica de declansare C. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere este de 6 kA conform EN 61009 si EN 61009-1, iar clasa de limitare a curentului este 3. Tensiunea nominala de izolatie este de 440 V, tensiunea de impuls suportata este de 4 kV, iar capacitatea la curent de supratensiune este de 0,25 kA.

Se monteaza pe sina DIN si ocupa 2 module, avand latimea de 37 mm. Dimensiunile exterioare sunt 86 mm adancime, 75 mm inaltime si 37 mm latime, iar adancimea incorporata este de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru o functionare corecta, conectarea trebuie realizata conform schemei de pe aparat si cu respectarea polaritatii, a sectiunii conductoarelor si a cuplului de strangere indicat in instructiunile de montaj.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou electric adecvat, care asigura protectia necesara la atingere si influentele mediului. Domeniul temperaturii ambientale de functionare este intre -25 grade C si +40 grade C, iar categoria de supratensiune este III, cu grad de poluare 2. Instalarea, verificarea periodica prin butonul de test si interventiile asupra tabloului trebuie efectuate numai de personal calificat, cu alimentarea intrerupta si in conformitate cu reglementarile electrice aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest aparat?

Combina protectia diferentiala la curent rezidual de 30 mA cu protectia la suprasarcina si scurtcircuit, intr-un singur dispozitiv.

Pentru ce tip de instalatie este potrivit?

Este destinat circuitelor monofazate de 230 V AC din tablouri electrice rezidentiale si comerciale, cu aplicatii compatibile cu protectia diferentiala de tip AC.

Ce inseamna configuratia 1P plus N?

Configuratia 1P+N inseamna ca aparatul protejeaza conductorul de faza si comuta simultan si conductorul neutru la declansare sau manevrare.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module pe sina DIN si are o latime de 37 mm.

Poate fi montat direct intr-un tablou fara protectie suplimentara?

Are grad de protectie IP20 si trebuie montat intr-un tablou electric corespunzator. Conectarea si verificarea trebuie realizate de personal calificat, conform instructiunilor si normativelor aplicabile.
