Descriere

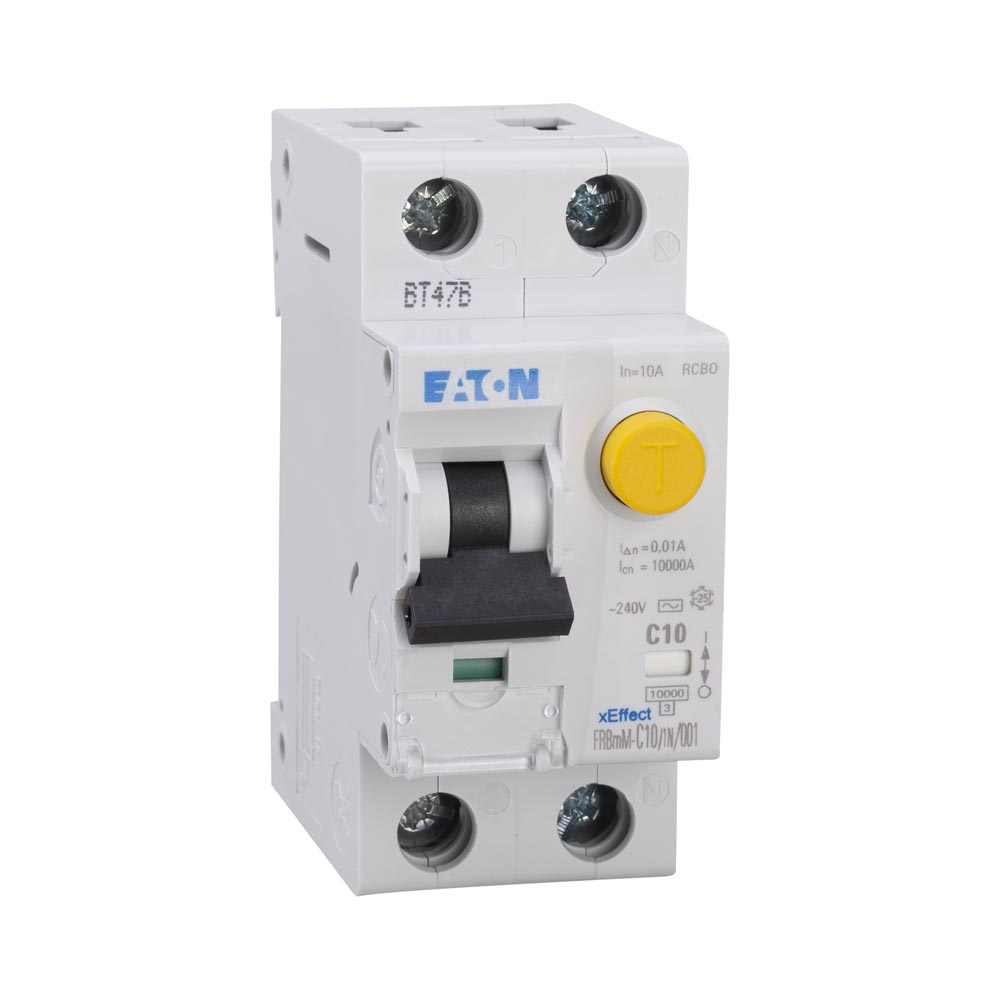

Acest intrerupator diferential magnetotermic combina protectia la curenti reziduali cu protectia la suprasarcina si scurtcircuit, intr-un singur aparat modular. Este destinat circuitelor monofazate din tablouri electrice pentru aplicatii comerciale avansate si industriale, unde este necesara protectia unui conductor de faza impreuna cu intreruperea neutrului. Sensibilitatea de 10mA permite detectarea rapida a curentilor reziduali de valoare redusa, conform configuratiei circuitului proiectat.

Aparatul are curent nominal de 10A, curba de declansare C, configuratie 1P+N si doi poli in total, dintre care un pol protejat. Functioneaza la tensiune nominala de 240V AC, frecventa 50Hz si este de tip AC pentru detectarea curentilor diferentiali alternativi sinusoidali. Capacitatea nominala de rupere conform EN 61009 este de 10kA, iar tensiunea de izolatie nominala este de 500V. Tensiunea nominala de tinere la impuls este de 4kV, clasa de limitare a curentului este 3, iar gradul de protectie este IP20.

Montajul se realizeaza pe sina DIN in interiorul unui tablou electric corespunzator. Aparatul ocupa 2 module, avand dimensiuni aproximative de 35 mm latime, 75 mm inaltime si 80 mm adancime. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Conectarea trebuie efectuata cu respectarea schemei de cablare, a polaritatii faza-neutru si a cuplului de strangere indicat in documentatia tehnica a produsului.

Utilizarea este recomandata numai in tablouri inchise, protejate impotriva atingerii directe si adaptate gradului IP20 al aparatului. Temperatura ambientala de functionare este intre -25 si 40 grade C. Alegerea tipului de protectie diferentiala trebuie facuta de personal calificat, in functie de consumatorii alimentati si de cerintele instalatiei. Inainte de punerea sub tensiune se verifica legaturile electrice, iar functionarea protectiei diferentiale se testeaza periodic prin butonul de test, conform instructiunilor de exploatare.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Combina protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate, avand configuratie 1P+N, cu un pol protejat si intreruperea simultana a fazei si neutrului.

Care este sensibilitatea diferentiala?

Sensibilitatea diferentiala nominala este de 10mA.

Ce inseamna curba C?

Curba C defineste caracteristica de declansare magnetica la supracurent si este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Cum se monteaza aparatul?

Se monteaza pe sina DIN, in interiorul unui tablou electric adecvat. Conectarea trebuie realizata de personal calificat, conform schemei si cerintelor instalatiei.
