Descriere

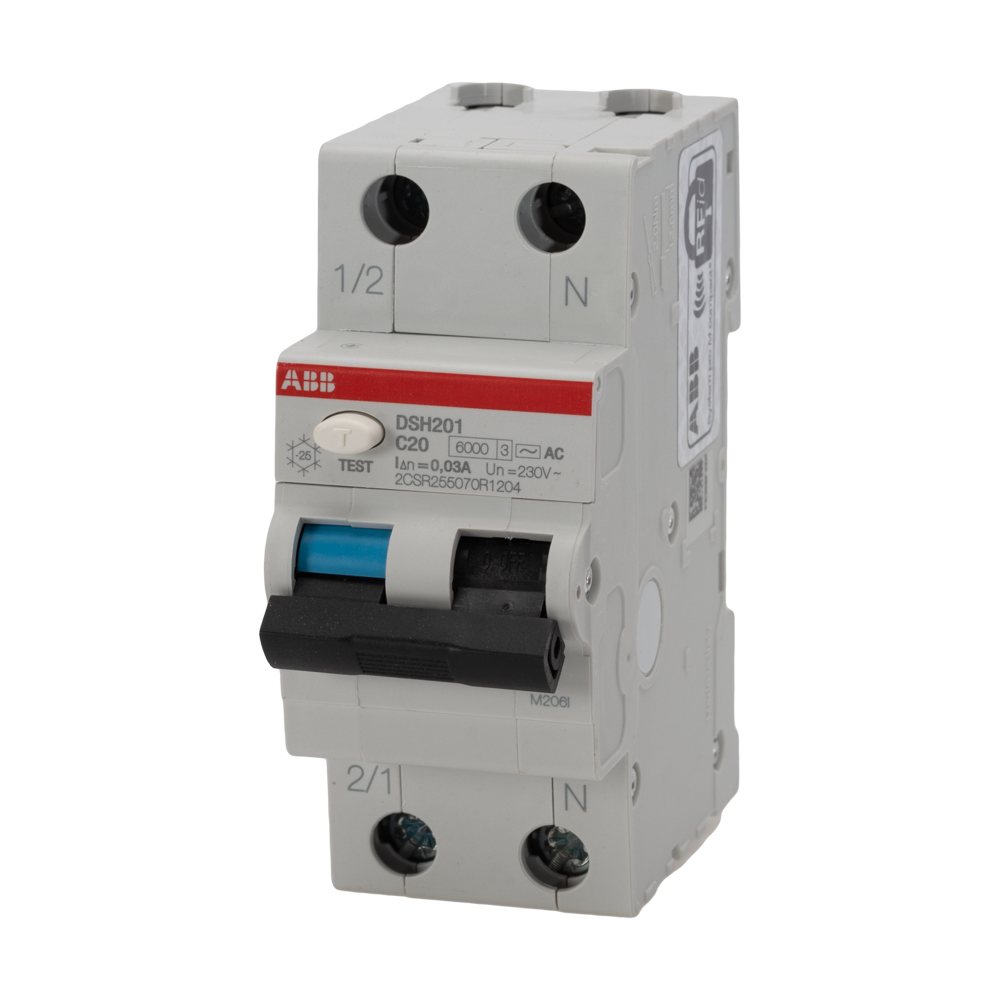

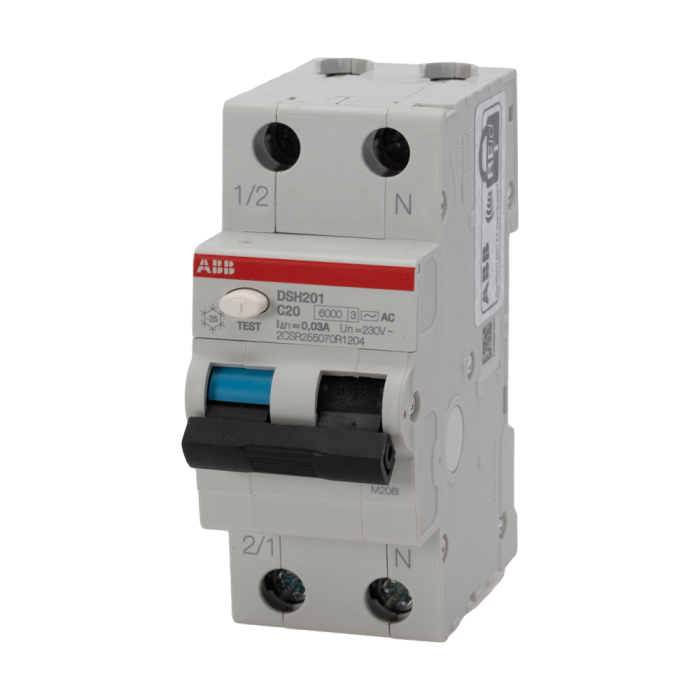

Acest intrerupator diferential magnetotermic este destinat protectiei circuitelor finale monofazate din instalatii rezidentiale si aplicatii similare. Integreaza protectia la suprasarcina si scurtcircuit cu protectia diferentiala, contribuind la deconectarea circuitului in cazul aparitiei unui curent rezidual de defect. Varianta tip AC este destinata detectarii curentilor diferentiali alternativi sinusoidali.

Aparatul are configuratie 1P+N, curent nominal de 20A, caracteristica de declansare C si sensibilitate diferentiala de 30mA. Tensiunea nominala de utilizare este de 230V AC, frecventa nominala este de 50Hz, iar capacitatea nominala de rupere la scurtcircuit Icn este de 6kA. Capacitatea ultima de rupere Icu este de 10kA, iar clasa de limitare a energiei este 3. Produsul respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1.

Montajul se realizeaza pe sina DIN EN 60715 de 35 mm, iar pozitia de instalare poate fi aleasa liber. Aparatul ocupa 2 module, cu dimensiuni aproximative de 85 x 69 x 35 mm. Alimentarea se poate face prin bornele superioare sau inferioare. Bornele tip colivie permit conectarea conductoarelor de pana la 25 mm2, iar lungimea recomandata de dezizolare este de 12,5 mm; cuplul de strangere indicat este de 2 Nm.

Pentru exploatare sigura, dimensionarea protectiei trebuie corelata cu sectiunea conductoarelor, sarcina circuitului si conditiile instalatiei. Aparatul are grad de protectie IP4X pentru carcasa si IP2X la borne, fiind destinat montajului in tablouri electrice adecvate. Temperatura de functionare este intre -25 si +55 grade C, iar instalarea, verificarea si testarea periodica trebuie efectuate de personal calificat, cu circuitul scos de sub tensiune.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Asigura protectie magnetotermica la suprasarcina si scurtcircuit, precum si protectie diferentiala la curenti reziduali alternativi sinusoidali de tip AC.

Pentru ce circuite este potrivit?

Este destinat circuitelor monofazate de 230V cu un curent nominal de pana la 20A, atunci cand proiectul electric necesita protectie diferentiala de 30mA.

Ce inseamna curba de declansare C?

Curba C este utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire moderati, iar alegerea ei trebuie facuta conform calculului si proiectului instalatiei.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm in tabloul electric. Alimentarea poate fi realizata prin bornele superioare sau inferioare, iar conectarea trebuie efectuata de un electrician calificat.

Ce dimensiuni are?

Aparatul ocupa 2 module si are dimensiuni aproximative de 85 mm inaltime, 69 mm adancime si 35 mm latime.
