Descriere

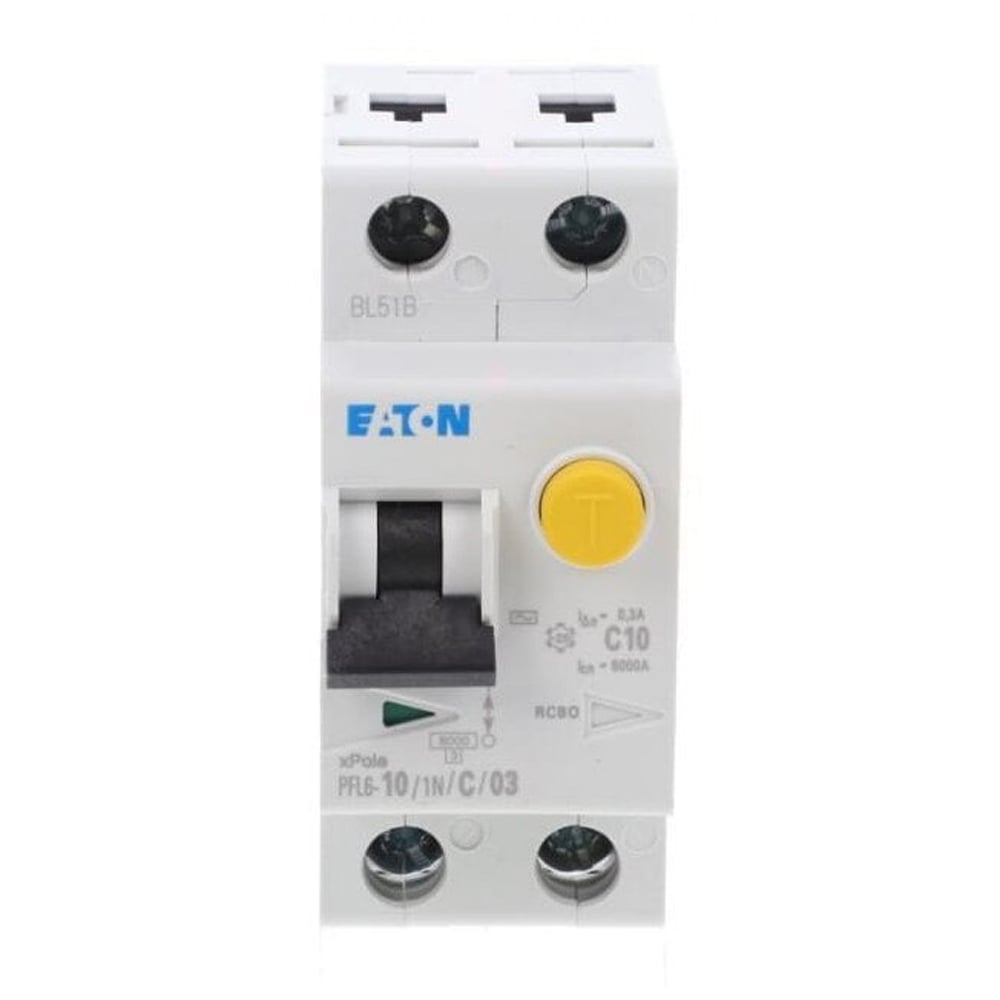

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, reuneste intr-un singur aparat functia de protectie diferentiala si protectia automata la suprasarcina si scurtcircuit. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde se doreste protectia unui circuit individual. Constructia 1P+N protejeaza un pol si comuta simultan conductorul de nul.

Datele nominale sunt: curent nominal 10 A, tensiune de utilizare 230 V AC, frecventa 50 Hz, curent diferential nominal 300 mA si caracteristica de declansare C. Aparatul are capacitate nominala de rupere la scurtcircuit de 6 kA conform IEC/EN 61009 si clasa de limitare a curentului 3. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Curentul de soc admis este de 250 A, tensiunea nominala de izolatie este 440 V, iar tensiunea nominala de tinere la impuls este 4 kV.

Montajul se realizeaza pe sina DIN in tabloul electric. Aparatul ocupa 2 module si are dimensiunile de 86 x 75 x 37 mm, cu adancime de incorporare de 69,5 mm. Bornele permit conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Pentru realizarea corecta a circuitului trebuie respectate schema de conexiuni, pozitionarea conductorului de nul si cerintele de selectivitate ale tabloului.

Gradul de protectie este IP20, ceea ce impune instalarea exclusiv in interiorul unui tablou sau al unei carcase adecvate. Domeniul temperaturii ambientale de functionare este intre -25 grade C si +40 grade C. Declansarea este nedelaiata, iar aparatul este destinat utilizarii in instalatii de joasa tensiune. Alegerea sensibilitatii de 300 mA, verificarea protectiilor din amonte si montajul trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce protectii ofera un RCBO?

Un RCBO combina protectia diferentiala la curent rezidual cu protectia la suprasarcina si scurtcircuit, permitand protejarea unui circuit individual cu un singur aparat modular.

Pentru ce tip de retea este potrivit acest aparat?

Este destinat circuitelor monofazate de 230 V AC, cu configuratie 1P+N. Protejeaza un pol si comuta simultan nulul.

Ce inseamna sensibilitatea diferentiala de 300 mA?

Sensibilitatea de 300 mA reprezinta curentul rezidual nominal la care actioneaza protectia diferentiala. Alegerea acestei valori trebuie facuta in functie de proiectul instalatiei, schema de protectie si cerintele aplicabile.

Se poate monta pe sina DIN?

Da. Aparatul este proiectat pentru montaj pe sina DIN, ocupa 2 module si permite conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2.

Ce trebuie verificat inainte de instalare?

Este necesara verificarea compatibilitatii cu reteaua de 230 V AC, a sectiunii conductoarelor, a curentului circuitului, a protectiilor din amonte si a schemei de conectare. Montajul trebuie realizat de personal calificat, cu alimentarea intrerupta.
