Descriere

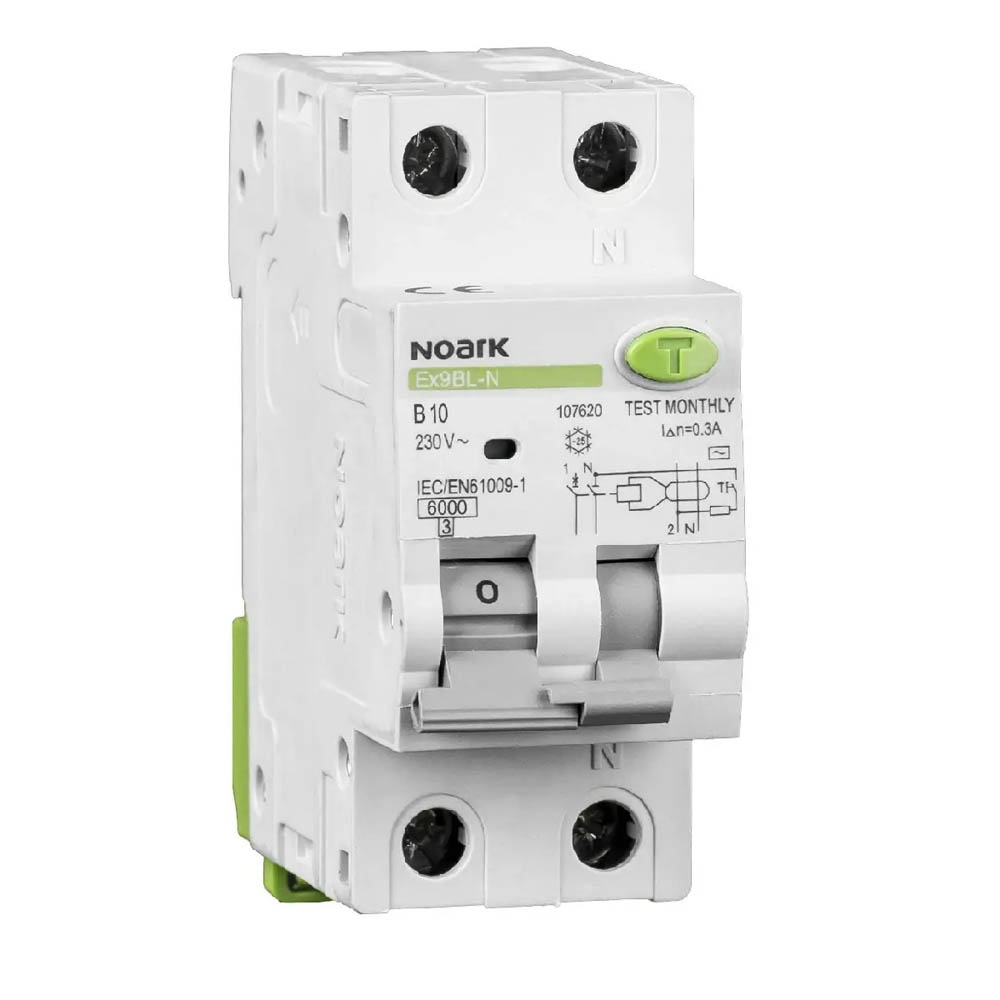

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, integreaza intr-un singur aparat functia de protectie diferentiala si functia de intrerupator automat. Este destinat circuitelor monofazate si poate fi utilizat in tablouri electrice pentru aplicatii rezidentiale sau industriale, acolo unde proiectul necesita protectie la curenti reziduali de tip AC, suprasarcina si scurtcircuit. Constructia 1P+N protejeaza un pol activ si sectioneaza simultan nulul.

Aparatul are curent nominal de 20 A, curent diferential rezidual nominal de 300 mA si caracteristica de declansare C. Functioneaza la tensiunea nominala de 230 V AC, cu frecventa de 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6 kA. Protectia diferentiala este de tip AC, fiind destinata detectarii curentilor reziduali alternativi. Dispozitivul este fara temporizare, are rezistenta la curent de impuls de 3000 A, tensiune nominala de tinere la impuls de 4 kV si tensiune de izolatie de 500 V.

Montajul se realizeaza rapid pe sina DIN de 35 mm. Echipamentul ocupa 2 module, are latimea de 36 mm si inaltimea de 85 mm, inclusiv clema pentru sina. Conectarea alimentarii poate fi efectuata de sus sau de jos, conform configuratiei tabloului. Bornele combinate permit conductoare cu sectiunea intre 1 si 25 mm2, iar cuplul de strangere recomandat pentru borne este intre 1,5 si 2,5 Nm.

Aparatul are grad de protectie IP20 si este prevazut pentru utilizare la temperaturi ambientale intre -25 si +40 grade C, la altitudini de pana la 2000 m si umiditate relativa de maximum 95%. Pentru verificarea functionarii protectiei diferentiale se utilizeaza butonul de test, care necesita o tensiune intre 195,5 si 253 V AC; testarea periodica, recomandata lunar, trebuie efectuata conform instructiunilor de exploatare. Alegerea sensibilitatii de 300 mA si a tipului AC trebuie realizata de personal calificat, in functie de caracteristicile circuitului si de cerintele proiectului electric.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la curenti reziduali de tip AC cu protectia termica la suprasarcina si protectia magnetica la scurtcircuit.

Pentru ce tensiune si curent este proiectat aparatul?

Este destinat circuitelor de 230 V AC, 50/60 Hz, si are un curent nominal de 20 A.

Ce inseamna sensibilitatea diferentiala de 300 mA?

Aparatul declanseaza la un curent diferential rezidual nominal de 300 mA. Sensibilitatea trebuie aleasa de un electrician calificat in functie de rolul circuitului si de proiectul instalatiei.

Cum se monteaza in tabloul electric?

Se fixeaza pe sina DIN de 35 mm si ocupa 2 module. Alimentarea poate fi conectata de sus sau de jos, iar bornele accepta conductoare cu sectiunea intre 1 si 25 mm2.

Este necesara testarea periodica?

Da. Butonul de test permite verificarea functionarii protectiei diferentiale, iar testarea periodica lunara este recomandata pentru mentinerea functionarii corecte.
