Descriere

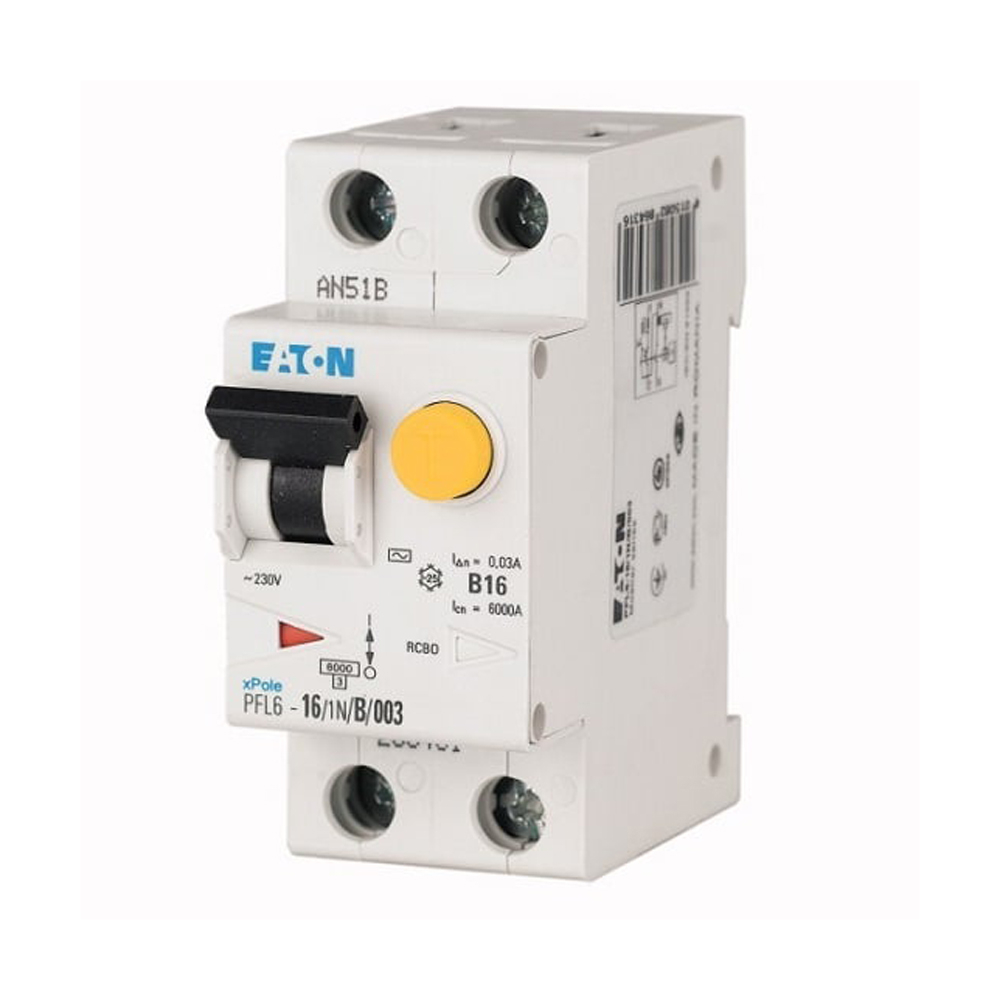

Acest intrerupator diferential automat de tip RCBO combina intr-un singur aparat protectia magnetotermica la suprasarcina si scurtcircuit cu protectia la curent rezidual. Este destinat circuitelor monofazate din tablouri electrice rezidentiale sau comerciale, unde este necesara protectia individuala a unui circuit. Constructia 1P+N protejeaza polul de faza si comuta simultan conductorul de nul.

Aparatul are curent nominal de 25A, tensiune nominala de functionare de 230 V AC si frecventa de 50 Hz. Sensibilitatea diferentiala este de 30 mA, iar tipul AC il recomanda pentru detectarea curentilor reziduali alternativi. Curba de declansare B este potrivita pentru circuite cu curenti de pornire redusi, iar capacitatea nominala de rupere la scurtcircuit conform IEC/EN 61009 este de 6 kA. Produsul are clasa de limitare a curentului 3, tensiune nominala de izolatie de 440 V si tensiune nominala admisibila de impuls de 4 kV.

Montajul se realizeaza pe sina DIN in tabloul electric, aparatul ocupand 2 module. Dimensiunile exterioare sunt de 86 mm lungime/adancime, 75 mm inaltime si 37 mm latime, iar adancimea intrinseca este de 69,5 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. La conectare, faza si nulul circuitului protejat trebuie trecute prin aparat, cu respectarea schemei de cablare, a sectiunii conductoarelor si a cuplului de strangere indicat in instructiunile de instalare.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat intr-un tablou sau o carcasa care asigura protectia necesara impotriva atingerii si a influentelor de mediu. Domeniul temperaturii ambientale de functionare este de la -25 grade C la +40 grade C. Instalarea, verificarea functionarii prin butonul de test si dimensionarea protectiilor din amonte trebuie efectuate de personal calificat, cu alimentarea decuplata si in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Ce protectii ofera un RCBO?

Un RCBO combina protectia la suprasarcina si scurtcircuit cu protectia la curent rezidual, reunind functiile unui intrerupator automat si ale unui dispozitiv diferential intr-un singur aparat.

Pentru ce tip de circuit este potrivit acest aparat?

Este destinat circuitelor monofazate de 230 V, cu curent nominal de pana la 25A, utilizate in tablouri electrice rezidentiale sau comerciale.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul este proiectat sa declanseze la un curent rezidual nominal de 30 mA. Alegerea protectiei trebuie realizata in functie de circuit, consumatori si cerintele proiectului electric.

Ce inseamna tip AC?

Tipul AC este sensibil la curenti reziduali alternativi. Compatibilitatea cu tipul de consumatori conectati trebuie verificata de electrician; anumite echipamente electronice pot necesita un alt tip de protectie diferentiala.

Cum se monteaza?

Se fixeaza pe sina DIN si ocupa 2 module. Conectarea fazei si a nulului trebuie efectuata conform schemei producatorului, de catre personal calificat, cu instalatia scoasa de sub tensiune.
