Descriere

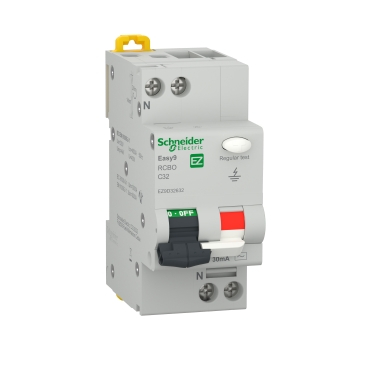

Acest intrerupator automat diferential de tip RCBO este destinat protectiei complete a unui circuit monofazat din tablourile electrice rezidentiale sau comerciale usoare. Combina intr-un singur aparat protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, contribuind la reducerea riscului de electrocutare si de incendiu cauzat de defecte de izolatie. Configuratia 1P+N permite comanda fazei impreuna cu nulul pentru circuite de 230 V.

Aparatul are curent nominal de 32 A, curba de declansare C si sensibilitate diferentiala de 30 mA. Protectia diferentiala este de tip AC, pentru curenti reziduali alternativi sinusoidali, iar declansarea diferentiala este instantanee. Tensiunea nominala de utilizare este 230 V AC la 50 Hz, tensiunea nominala de izolatie Ui este 400 V, iar tensiunea nominala de tinere la impuls Uimp este 4 kV. Capacitatea nominala de rupere la scurtcircuit Icn este de 4.5 kA, clasa de limitare energetica este 3, iar produsul respecta cerintele standardului EN 61009-1.

Montajul se realizeaza pe sina DIN de 35 mm in tabloul electric, aparatul ocupand 2 module. Sunt prevazute 2 poli in total, dintre care un pol protejat, iar bornele accepta conductori rigizi sau flexibili cu sectiuni intre 1 si 16 mm2. Adancimea de montaj este de 44.5 mm, aspect util la proiectarea tablourilor compacte. Conectarea trebuie efectuata cu alimentarea intrerupta, respectand marcajele de pe aparat, sectiunea conductorilor si cuplul de strangere indicat de producator.

Gradul de protectie este IP20, ceea ce impune instalarea in interiorul unui tablou sau al unei carcase adecvate, fara acces la parti active. Domeniul temperaturii ambiante de functionare este de la -5 grade C la +60 grade C, iar gradul de poluare admis este 2. Alegerea unui RCBO de 32 A trebuie corelata cu sectiunea cablului, puterea consumatorilor, modul de pozare si conditiile reale ale instalatiei. Verificarea periodica prin butonul de test si instalarea de catre personal calificat sunt recomandate pentru mentinerea protectiei diferentiale.

Intrebari frecvente

Ce protectii ofera acest intrerupator RCBO?

Integreaza protectie la suprasarcina, scurtcircuit si curenti reziduali de 30 mA intr-un singur aparat, pentru protectia individuala a unui circuit electric.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, avand configuratie 1P+N, curent nominal de 32 A si curba de declansare C.

Ce inseamna protectie diferentiala de tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot genera alte forme de curent rezidual, tipul necesar trebuie stabilit conform proiectului instalatiei si cerintelor echipamentelor alimentate.

Cate module ocupa in tablou?

Aparatul ocupa 2 module si se monteaza pe sina DIN de 35 mm.

Ce sectiuni de conductori pot fi conectate?

Bornele permit conectarea conductorilor rigizi sau flexibili cu sectiuni intre 1 si 16 mm2.
