Descriere

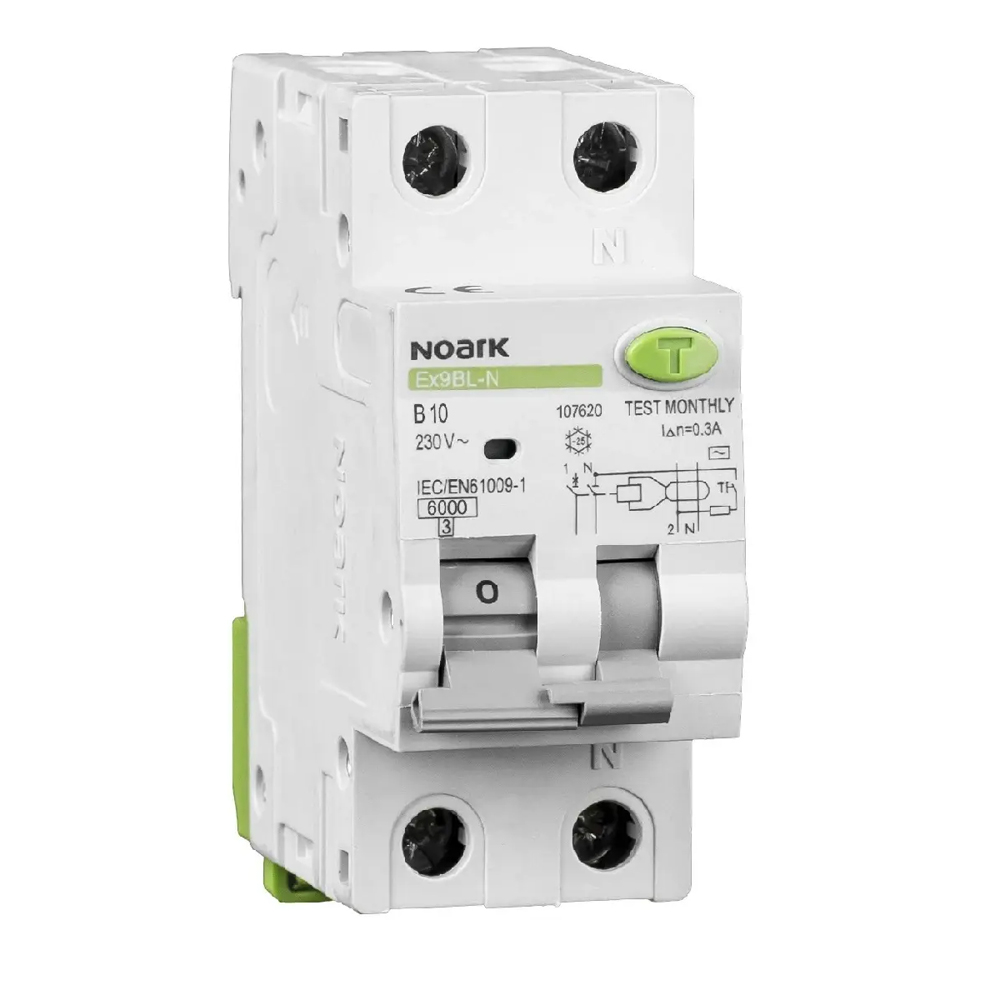

Acest intrerupator automat diferential cu protectie la supracurent, tip RCBO, integreaza functiile unui intrerupator diferential si ale unui disjunctor automat intr-un singur aparat. Este destinat protectiei circuitelor monofazate din instalatii rezidentiale si aplicatii industriale, contribuind la reducerea spatiului necesar in tablou fata de utilizarea separata a unui diferential si a unui intrerupator automat. Ofera protectie la suprasarcina, scurtcircuit si curenti reziduali.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, iar neutrul este deconectat simultan. Functioneaza la tensiunea nominala de 230V AC, cu curent nominal de 40A, curent diferential nominal de 30mA si tip de curent rezidual AC. Capacitatea nominala de rupere Icn conform EN 60898 este de 6kA, caracteristica de declansare este B, iar frecventa nominala este de 50/60Hz. Produsul respecta cerintele IEC/EN 61009.

Constructia ocupa 2 module in tabloul electric si are adancimea de montaj de 77 mm. Este recomandat pentru echiparea tablourilor cu aparataj modular, cu dimensionarea corecta a conductoarelor, a protectiilor din amonte si a circuitului protejat. Conectarea trebuie realizata conform schemei de pe aparat si documentatiei tehnice, cu respectarea separarii corecte a conductorului de nul aferent circuitului protejat.

Gradul de protectie este IP20, ceea ce impune instalarea intr-o carcasa sau intr-un tablou electric adecvat, protejat impotriva atingerii accidentale si a influentelor de mediu. Aparatul are clasa de limitare a energiei 3, categorie de supratensiune 3, grad de poluare 2, rezistenta la curent de soc de 3kA si pierdere de putere de 7,8W. Montajul, verificarea si testarea periodica trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Integreaza protectia la suprasarcina, scurtcircuit si curenti reziduali intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230V, cu curent nominal de pana la 40A, atunci cand proiectul necesita protectie diferentiala de 30mA tip AC.

Ce inseamna curba de declansare B?

Curba B este o caracteristica de declansare utilizata frecvent pentru circuite cu sarcini uzuale si curenti de pornire redusi, conform proiectarii instalatiei.

Cat spatiu ocupa in tabloul electric?

Aparatul are latimea de 2 module si adancimea de montaj de 77 mm.

Poate fi montat fara electrician autorizat?

Nu. Conectarea si verificarea unui aparat de protectie trebuie realizate de personal calificat, cu respectarea normelor aplicabile si a documentatiei tehnice.
