Descriere

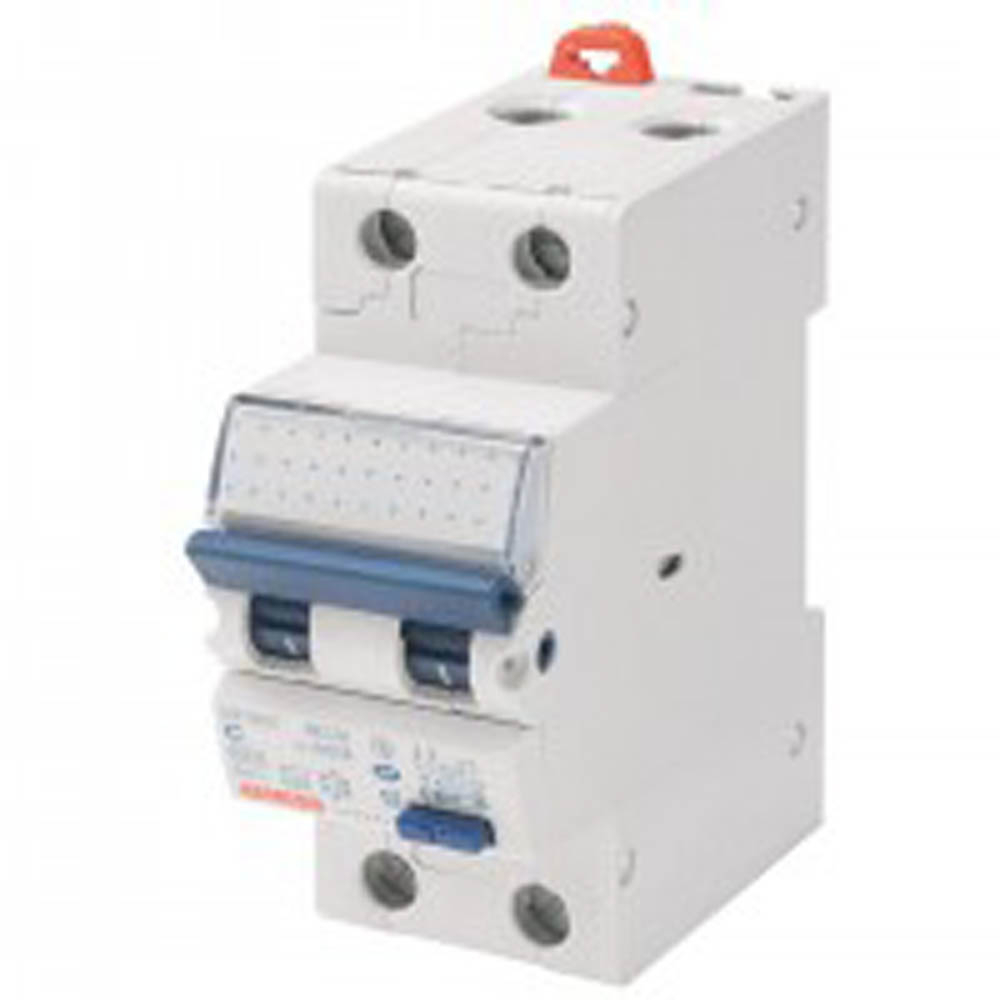

Acest intrerupator diferential cu protectie la supracurent de tip RCBO este destinat protectiei circuitelor monofazate impotriva curentilor reziduali, suprasarcinilor si scurtcircuitelor. Configuratia 1P+N permite protejarea circuitelor de 230/240 V, iar curentul nominal de 6 A il recomanda pentru circuite dimensionate corespunzator, precum iluminat sau consumatori de putere redusa. Sensibilitatea diferentiala de 30 mA contribuie la detectarea defectelor de izolatie si a curentilor de scurgere la pamant.

Aparatul are 2 poli, ocupa 2 module pe sina DIN si foloseste caracteristica de declansare curba C. Este un model de tip AC, cu curent diferential rezidual nominal de 30 mA, tensiune nominala 230/240 V si frecventa nominala 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 61009-1 este de 4500 A la 230 V, iar capacitatea de rupere declarata conform IEC/EN 60947-2 este de 6 kA. Clasa de limitare a energiei este 3, tensiunea de izolare Ui este de 500 V, iar tensiunea nominala de rezistenta la impuls Uimp este de 4 kV.

Montajul se realizeaza in tablouri electrice pe sina DIN, in orice pozitie de instalare. Latimea este de 36 mm, corespunzatoare celor 2 module, iar dimensiunile indicate sunt aproximativ 85 mm inaltime si 71.9 mm adancime. Bornele accepta conductori rigizi sau flexibili cu sectiuni de pana la 1x35 mm2, 2x16 mm2 sau combinatia 1x16 mm2 plus 2x10 mm2. Conexiunea dubla este disponibila numai pe partea din aval, iar cuplul nominal de strangere al bornelor este de 2 Nm.

Produsul este conform cu standardele IEC/EN 61009-1 si IEC/EN 61009-2-1, are categorie de supratensiune III si nivel de imunitate de 250 A pentru unda 8/20 microsecunde. Temperatura de functionare este intre -25 si +60 grade C, cu reducerea curentului nominal la temperaturi de peste +30 grade C, iar temperatura de stocare este intre -40 si +70 grade C. Instalarea, verificarea conexiunilor si testarea functionarii trebuie realizate de personal calificat, cu alimentarea intrerupta si cu respectarea proiectului electric si a normelor aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator RCBO?

Combina protectia diferentiala la curenti reziduali cu protectia la suprasarcina si scurtcircuit, intr-un singur aparat modular.

Pentru ce tensiune este destinat?

Este destinat circuitelor monofazate cu tensiune nominala de 230/240 V si frecventa de 50/60 Hz.

Cate module ocupa in tablou?

Ocupa 2 module pe sina DIN, avand o latime de 36 mm.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul are un curent diferential rezidual nominal de 30 mA, utilizat pentru detectarea curentilor de scurgere la pamant in circuitul protejat.

Poate fi instalat in orice pozitie?

Da, producatorul indica posibilitatea montajului in orice pozitie, cu respectarea schemei de conectare si a conditiilor de instalare.
