Descriere

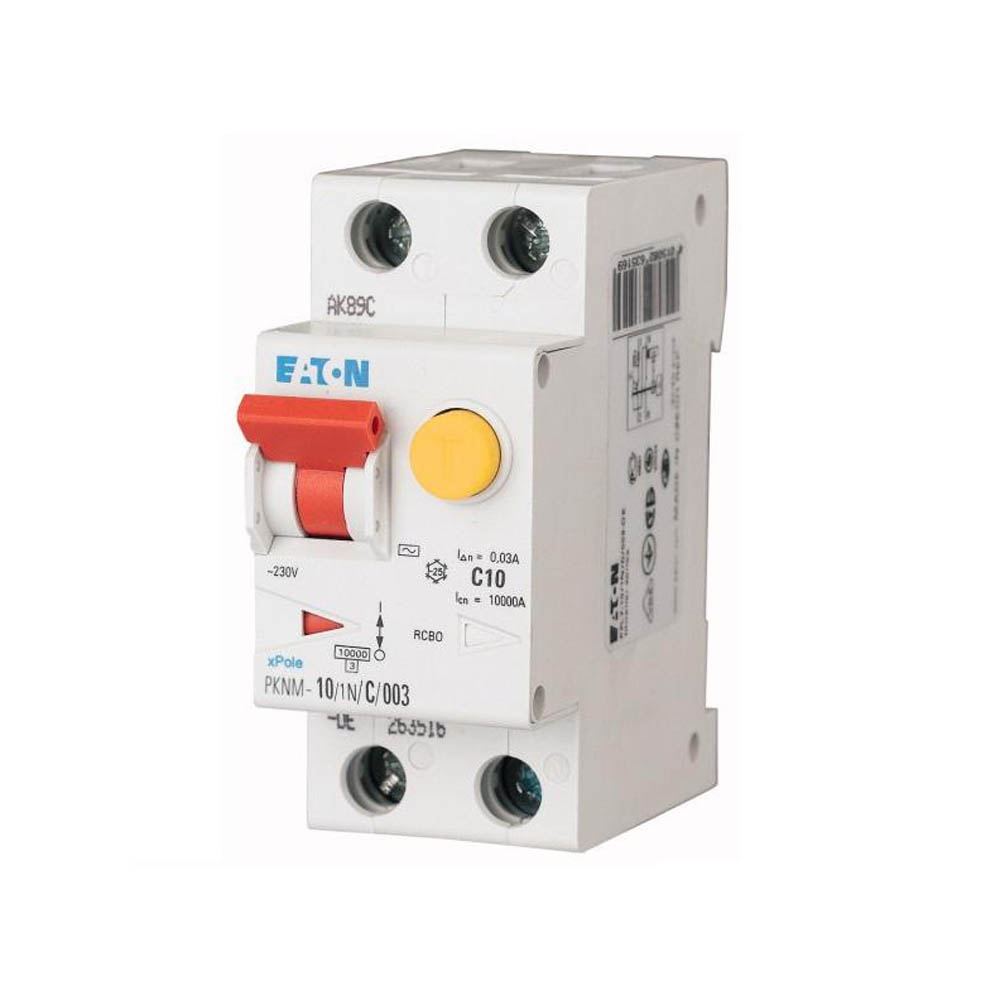

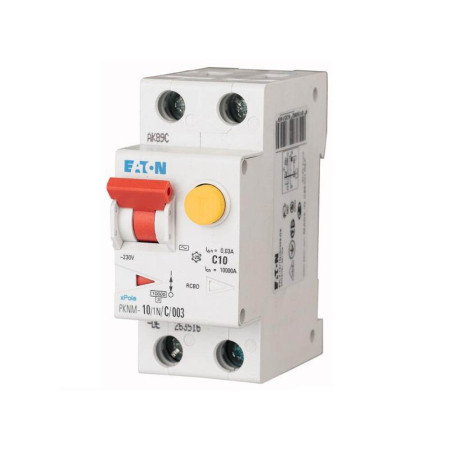

Acest intrerupator automat diferential de tip RCBO combina intr-un singur aparat protectia magnetotermica si protectia la curent rezidual. Este conceput pentru circuite monofazate, cu un pol protejat si neutru comutat, fiind o solutie compacta pentru tablouri electrice din aplicatii rezidentiale si comerciale. Curba de declansare B il recomanda pentru circuite cu sarcini uzuale, unde curentii de pornire sunt redusi.

Aparatul are curent nominal de 6A, sensibilitate diferentiala nominala de 30mA si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la tensiune nominala de 230V AC si frecventa de 50Hz, cu domeniu de tensiune operationala de 196-253V. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali, iar tensiunea nominala de izolatie este de 440V AC. Aparatul respecta standardul IEC/EN 61009, are clasa de limitare a curentului 3 si rezistenta la impuls de 4kV.

Montajul se realizeaza pe sina DIN, prin clema cu 3 pozitii, care permite demontarea inclusiv dintr-un sistem de bare existent. Bornele superioare si inferioare sunt de tip deschis cu clema lift, iar conectarea barei de distributie poate fi realizata sus sau jos. Sectiunea acceptata pentru conductori este de 1-25 mm2, iar cuplul recomandat pentru strangerea bornelor este de 2-2,4 Nm. Pentru o conectare corecta, instalarea trebuie realizata conform schemei 1P+N si proiectului tabloului electric.

Gradul de protectie este IP20 in stare neincastrata si IP40 dupa integrarea in tablou corespunzator. Domeniul de temperatura pentru functionare este de la -25 grade C la +40 grade C, iar pentru depozitare si transport de la -35 grade C la +60 grade C. Butonul de test trebuie actionat periodic pentru verificarea functiei diferentiale; pentru aplicatii rezidentiale se recomanda testarea la fiecare 6 luni, iar in medii cu umezeala sau praf la intervale mai scurte. Testul nu inlocuieste verificarea instalatiei de impamantare si a conductorului de protectie.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual de 30mA, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230V, cu curent nominal de 6A, unde este necesara protectie diferentiala si magnetotermica pe acelasi circuit.

Ce inseamna curba B?

Curba B defineste caracteristica de declansare magnetica si este utilizata in mod obisnuit pentru circuite cu sarcini uzuale si curenti de pornire redusi.

Cum se monteaza?

Se monteaza pe sina DIN in tablou electric. Conductoarele se conecteaza la bornele aparatului conform schemei 1P+N, iar montajul si verificarea instalatiei trebuie realizate de personal calificat.

Cat de des trebuie testata protectia diferentiala?

Butonul de test trebuie actionat periodic. Pentru aplicatii rezidentiale se recomanda testarea la fiecare 6 luni, iar in medii cu umezeala sau praf se recomanda intervale mai scurte.
