Descriere

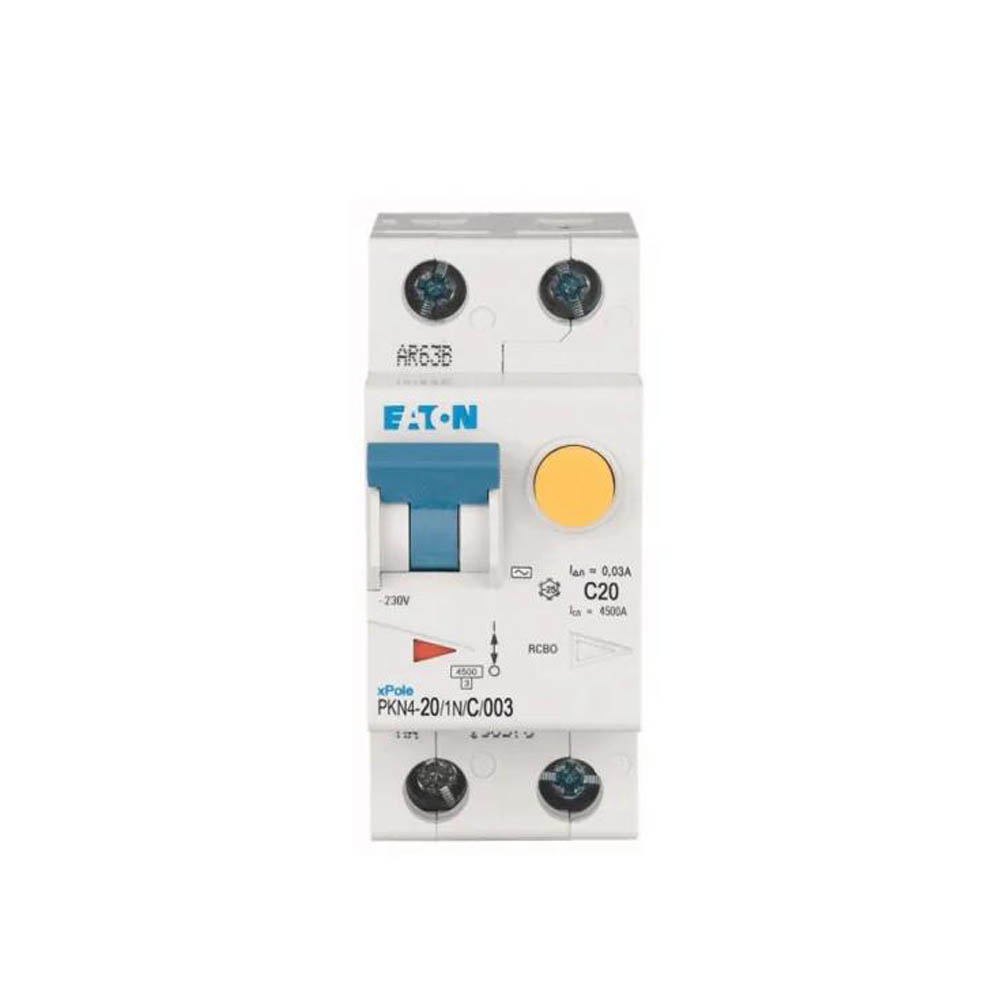

Acest intrerupator diferential cu protectie magnetotermica integrata, denumit RCBO, reuneste intr-un singur aparat protectia la curent rezidual, suprasarcina si scurtcircuit. Este destinat circuitelor monofazate din tablouri electrice rezidentiale si comerciale, unde este necesara protectia individuala a circuitului si deconectarea simultana a fazei si neutrului. Curba de declansare C il recomanda pentru circuite cu sarcini uzuale care pot avea curenti temporari de pornire.

Aparatul are configuratie 1P+N, cu un pol protejat si neutru deconectat simultan, curent nominal de 20A si tensiune nominala de utilizare de 230 V AC la 50 Hz. Sensibilitatea diferentiala este de 300mA, tipul de detectie fiind AC, pentru curenti reziduali alternativi sinusoidali. Capacitatea nominala de rupere conform EN 61009 este de 6kA, caracteristica magnetotermica este C, iar tensiunea nominala de izolatie este de 440 V. Aparatul are tensiune nominala de tinere la impuls de 4 kV, clasa de limitare a energiei 3, categorie de supratensiune III si grad de poluare 2.

Montajul se realizeaza in tablouri pe sina DIN, aparatul ocupand 2 module. Adancimea de incorporare este de aproximativ 69,5 mm. Bornele accepta conductori rigizi sau multifilari cu sectiuni intre 1 si 25 mm2. La conectare se respecta schema de cablare inscriptionata pe aparat, separarea corecta a conductorului de nul si cuplul de strangere indicat in documentatia de instalare. Dimensionarea cablului, a protectiilor din amonte si a sarcinii trebuie realizata pentru un curent nominal de 20A.

Gradul de protectie al aparatului este IP20, fiind destinat montajului protejat in interiorul unui tablou electric corespunzator. Functioneaza la temperaturi ambientale intre -25 grade C si +40 grade C si are declansare fara intarziere. Sensibilitatea de 300mA este adecvata in special pentru protectia instalatiei si pentru anumite cerinte de protectie la incendiu; pentru protectia suplimentara a persoanelor pe circuite finale se verifica proiectul instalatiei si cerintele aplicabile, care pot impune dispozitive de 30mA. Instalarea, verificarea prin butonul de test si interventiile in tablou trebuie efectuate de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia diferentiala la curent rezidual cu protectia magnetotermica la suprasarcina si scurtcircuit, pentru un circuit monofazat protejat individual.

Pentru ce tensiune si curent este destinat?

Este destinat circuitelor de 230 V AC la 50 Hz si are curent nominal de 20A.

Ce inseamna sensibilitatea diferentiala de 300mA?

Aparatul declanseaza la un curent rezidual nominal de 300mA. Aceasta valoare este utilizata in principal pentru protectia instalatiei; necesitatea unei protectii de 30mA pentru persoane se stabileste conform proiectului si cerintelor aplicabile.

Cum se monteaza in tablou?

Se monteaza pe sina DIN, ocupa 2 module si permite conectarea conductoarelor rigide sau multifilare cu sectiuni intre 1 si 25 mm2. Montajul trebuie realizat de personal calificat.

Ce reprezinta curba C?

Curba C defineste caracteristica de declansare magnetica la supracurent si este folosita frecvent pentru circuite cu sarcini uzuale care pot avea curenti temporari de pornire.
