Descriere

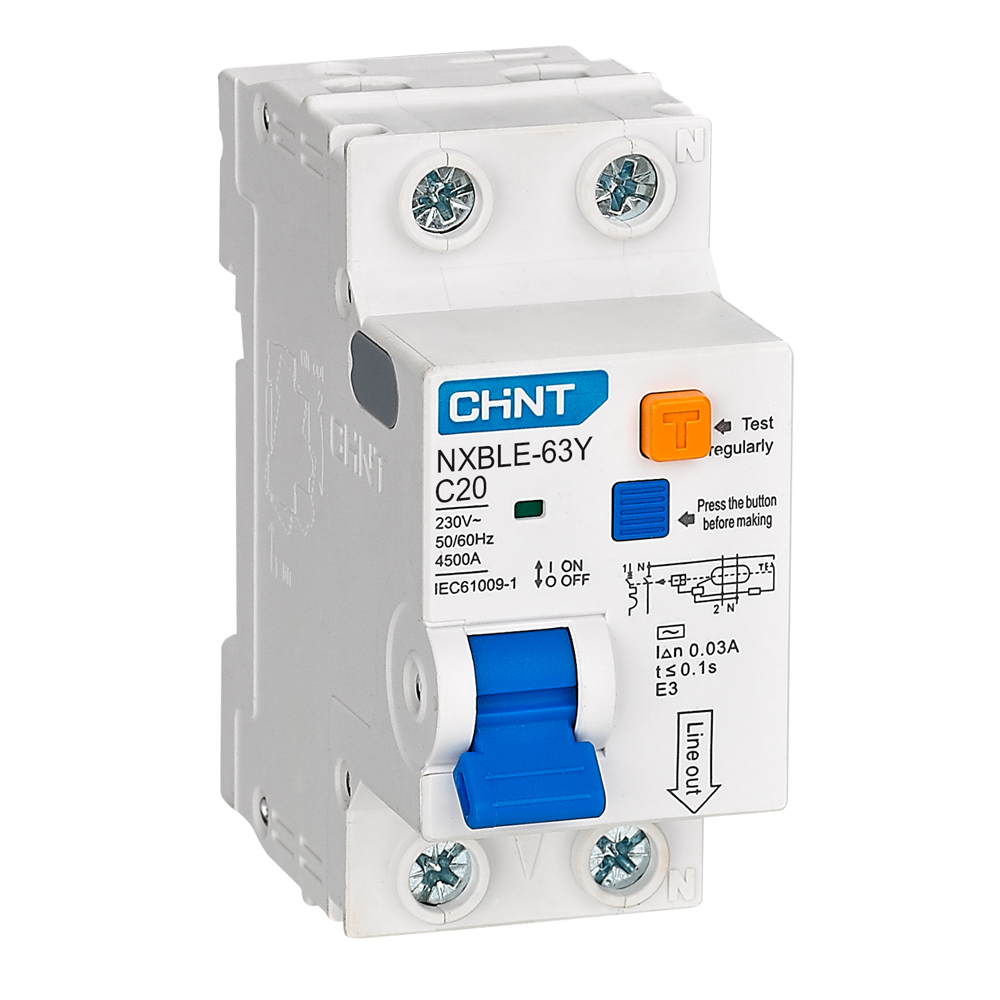

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, reuneste intr-un singur aparat protectia la suprasarcina, scurtcircuit si curenti reziduali. Este destinat circuitelor monofazate din tablouri electrice rezidentiale, comerciale sau pentru aplicatii usoare industriale, unde este necesara protectia individuala a unui circuit de consum.

Aparatul are configuratie 1P+N, curent nominal de 20A, sensibilitate diferentiala nominala de 30mA si tip de detectie AC. Functioneaza la tensiune nominala AC 230V, frecventa 50Hz, iar capacitatea nominala de rupere la scurtcircuit este de 6kA. Declansarea termomagnetica este de curba C, potrivita pentru circuite generale cu sarcini uzuale si curenti de pornire moderati. Gradul de protectie este IP20, iar constructia respecta cerintele standardului IEC 61009-1 si este marcata CE.

Montajul se realizeaza pe sina DIN de 35 mm, in interiorul unui tablou electric corespunzator. Pentru varianta 1P+N, dimensiunile seriei sunt de aproximativ 36 x 76,5 x 76,8 mm. Conectarea trebuie efectuata respectand marcajele bornelor, ordinea faza-nul si schema instalatiei. Sectiunea conductoarelor, modul de alimentare si coordonarea cu celelalte protectii se stabilesc de catre proiectant sau electricianul executant.

Produsul trebuie instalat numai de personal calificat, cu alimentarea intrerupta si dupa verificarea absentei tensiunii. Protectia IP20 impune utilizarea in interiorul unui tablou sau al unei carcase care previne atingerea partilor active. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; alegerea tipului de protectie diferentiala trebuie facuta in functie de natura consumatorilor si de cerintele instalatiei.

Intrebari frecvente

Ce protectii ofera un intrerupator RCBO?

Un RCBO combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit acest RCBO?

Este destinat circuitelor monofazate 1P+N, cu curent nominal de pana la 20A, alimentate la AC 230V.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta curentul rezidual nominal la care protectia diferentiala declanseaza, fiind utilizata frecvent pentru protectia suplimentara a persoanelor in instalatii de joasa tensiune.

Ce inseamna tip AC la protectia diferentiala?

Tipul AC este conceput pentru detectarea curentilor reziduali alternativi sinusoidali. Pentru circuite cu anumiti consumatori electronici, alegerea tipului corect de protectie trebuie verificata de electrician sau proiectant.

Cum se monteaza aparatul?

Se monteaza pe sina DIN de 35 mm, in interiorul unui tablou electric. Conectarea si punerea in functiune trebuie realizate de personal calificat, conform schemei electrice si normelor aplicabile.
