Descriere

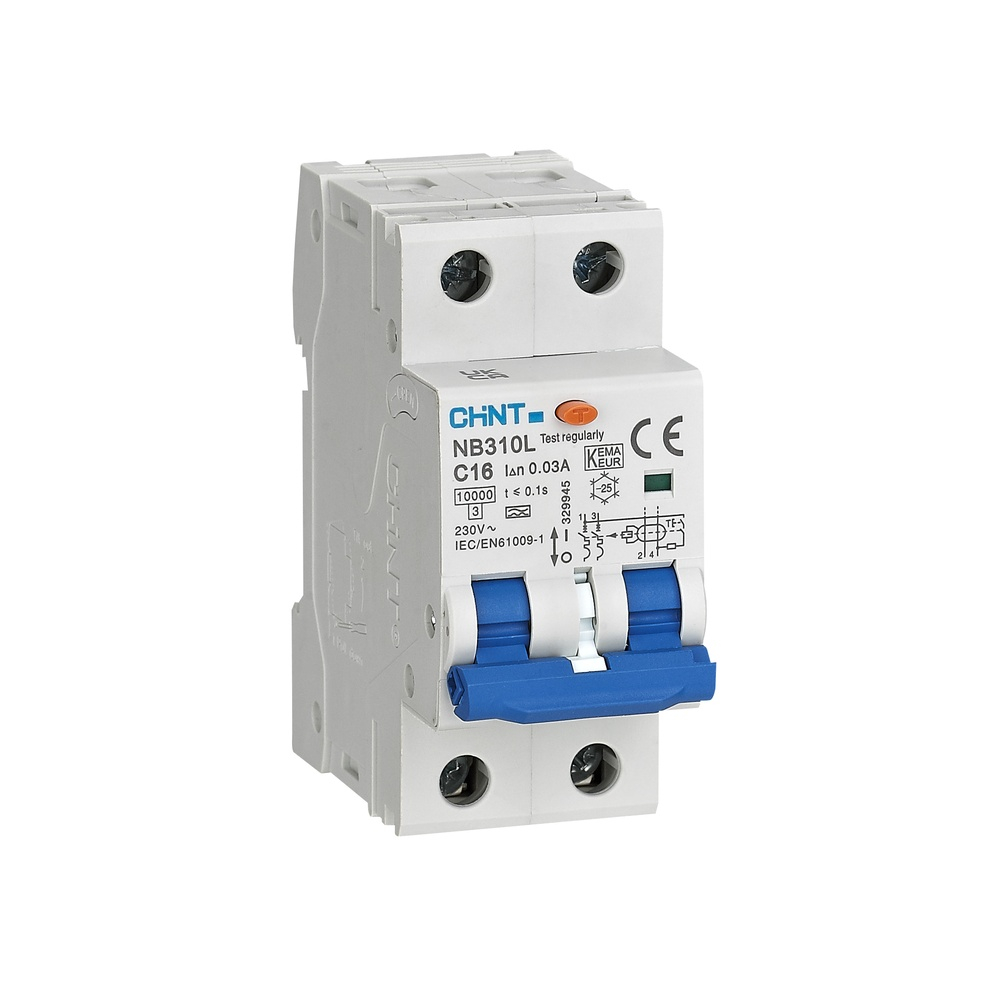

Intrerupatorul diferential RCBO este o solutie compacta de protectie pentru circuite trifazate cu neutru, integrand protectia magnetotermica si protectia diferentiala in acelasi aparat. Este destinat tablourilor de distributie din aplicatii rezidentiale, comerciale sau tehnice, unde este necesara protectia unui circuit la suprasarcina, scurtcircuit si curenti reziduali fata de pamant.

Aparatul are configuratie 3P+N, curent nominal de 20A si caracteristica de declansare C. Functioneaza la tensiune nominala de 400 VAC, are sensibilitate diferentiala de 30mA, protectie diferentiala de tip AC si capacitate nominala de rupere de 6kA. Declansatorul diferential este de tip electronic. Curba C il recomanda pentru circuite la care pot aparea curenti de pornire moderati, cu alegerea finala realizata in functie de consumator si de calculul instalatiei.

Montajul se realizeaza in tabloul electric, cu respectarea configuratiei 3P+N si a schemei de conexiuni marcate pe aparat. Circuitul trebuie dimensionat corect pentru curentul nominal de 20A, iar conductoarele de faza si neutru trebuie conectate conform instructiunilor producatorului si proiectului electric. Pentru functionarea corecta a protectiei diferentiale, traseul conductorului de neutru trebuie pastrat in circuitul protejat.

Instalarea, verificarea si punerea in functiune trebuie efectuate numai de personal calificat, cu alimentarea oprita. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali; pentru circuite cu echipamente electronice, redresoare, variatoare sau alte sarcini care pot genera componente de curent rezidual diferite, tipul de protectie diferentiala se stabileste de proiectant sau electrician autorizat. Testarea periodica prin butonul de test, atunci cand este prevazut pe aparat, contribuie la verificarea functionarii protectiei diferentiale.

Intrebari frecvente

Ce protectii ofera un intrerupator diferential RCBO?

Un RCBO combina protectia la suprasarcina si scurtcircuit cu protectia la curenti reziduali fata de pamant, intr-un singur aparat modular.

Pentru ce tip de retea este potrivita configuratia 3P+N?

Configuratia 3P+N este utilizata pentru circuite trifazate cu trei conductoare de faza si conductor de neutru, la tensiune nominala de 400 VAC.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta pragul nominal de curent rezidual la care protectia diferentiala este proiectata sa declanseze, pentru protectia suplimentara a persoanelor si a circuitului, conform proiectarii instalatiei.

Ce reprezinta curba C la acest RCBO?

Curba C defineste caracteristica de declansare magnetica la supracurent si este frecvent utilizata pentru circuite cu sarcini ce pot avea curenti de pornire moderati.

Este potrivit pentru orice tip de consumator electronic?

Nu automat. Fiind tip AC, este destinat curentilor reziduali alternativi sinusoidali. Pentru echipamente cu electronica de putere sau componente de curent rezidual pulsatoriu, tipul de protectie necesar trebuie stabilit de un electrician calificat sau de proiectant.
