Descriere

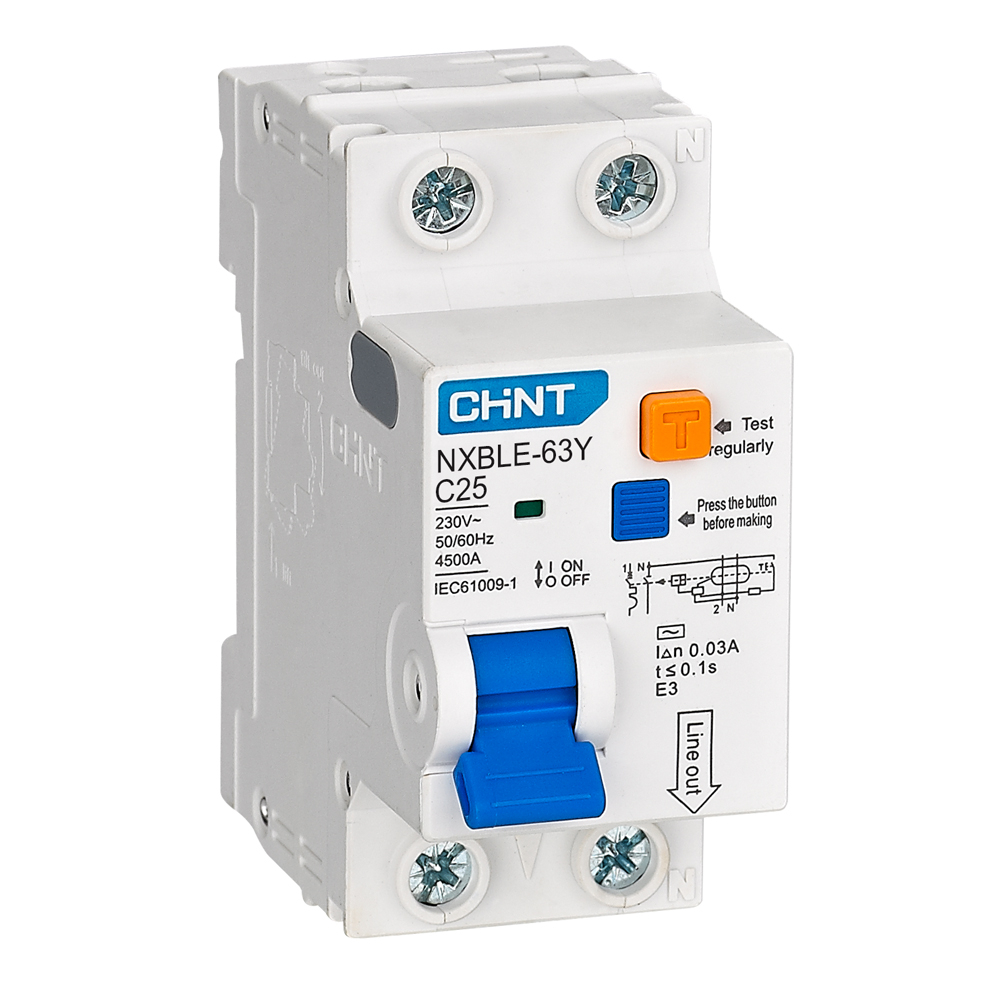

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, este destinat controlului si protectiei circuitelor electrice. Combina functia de protectie diferentiala cu protectia la suprasarcina si scurtcircuit, fiind recomandat pentru circuite din instalatii rezidentiale, comerciale si industriale. Sensibilitatea de 30 mA ofera protectie suplimentara in situatii asociate contactului indirect si contribuie la limitarea riscului de incendiu cauzat de defecte de izolatie.

Aparatul are curent nominal de 25 A, configuratie 1P+N, curba de declansare C si tip de detectie AC. Este prevazut pentru tensiune de 230 V AC si frecventa de 50 Hz, iar capacitatea nominala de rupere este de 6 kA. Gradul de protectie declarat este IP20, iar produsul este realizat conform standardului IEC 61009-1. Durata de viata mecanica este de pana la 20.000 de cicluri, iar durata de viata electrica este de pana la 10.000 de cicluri.

Conectarea se realizeaza in tabloul electric, respectand schema de conectare indicata pentru aparat, identificarea conductoarelor si proiectul instalatiei. Configuratia 1P+N este potrivita pentru protectia circuitelor monofazate in care trebuie monitorizat curentul rezidual si asigurata protectia la supracurent. Dimensionarea conductorilor, alegerea curbei de declansare si coordonarea cu protectiile din amonte trebuie stabilite in functie de consumatorii alimentati si de parametrii retelei.

Produsul este destinat utilizarii la temperaturi ambientale intre -5 grade C si +40 grade C, la altitudini de pana la 2000 m si umiditate relativa de pana la 90%. Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Instalarea, verificarea functionarii si interventiile asupra tabloului trebuie efectuate numai de personal calificat, cu alimentarea oprita si cu respectarea normelor electrice aplicabile.

Intrebari frecvente

Ce protectii ofera acest RCBO?

Combina protectia diferentiala la 30 mA cu protectia la suprasarcina si scurtcircuit, pentru un circuit monofazat configurat 1P+N.

Ce inseamna curba C?

Curba C este caracteristica de declansare la supracurent. Alegerea ei trebuie corelata cu tipul consumatorilor, curentii de pornire si dimensionarea circuitului.

Pentru ce tip de curent rezidual este destinat?

Este un model de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Compatibilitatea cu sarcinile conectate trebuie verificata de instalator.

Unde poate fi utilizat?

Poate fi utilizat in tablouri electrice pentru aplicatii rezidentiale, comerciale si industriale, in limitele parametrilor declarati si ale proiectului electric.

Care sunt conditiile de mediu declarate?

Aparatul este declarat pentru temperaturi intre -5 grade C si +40 grade C, altitudini de pana la 2000 m si umiditate relativa de pana la 90%.
