Descriere

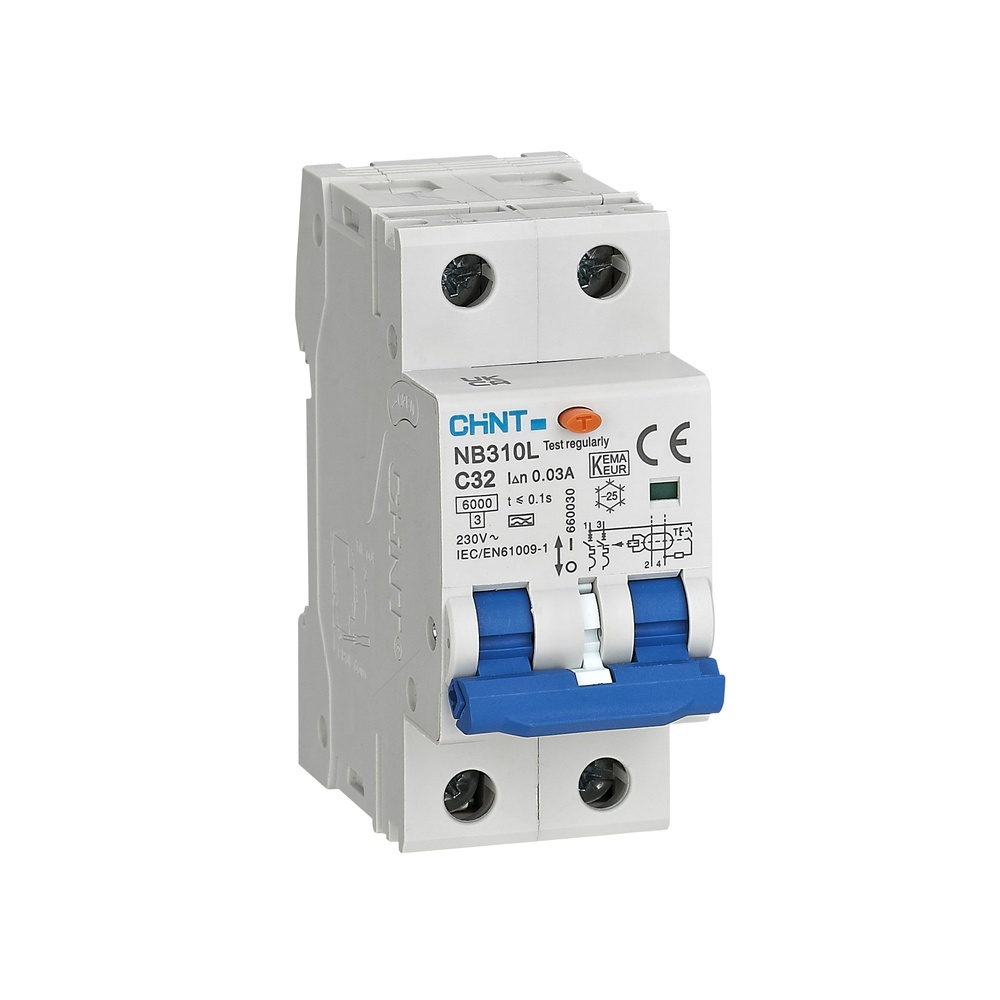

Acest intrerupator automat diferential de tip RCBO reuneste intr-un singur aparat protectia diferentiala si protectia magnetotermica. Este destinat circuitelor trifazate cu neutru, unde ajuta la protectia cablurilor si a liniilor impotriva suprasarcinilor si scurtcircuitelor, precum si la protectia suplimentara prin declansare la curent rezidual. Configuratia 3P+N il recomanda pentru tablouri electrice rezidentiale, comerciale sau pentru aplicatii tehnice cu alimentare trifazata.

Aparatul are curent nominal de 32 A, tensiune nominala de utilizare 230/400 V AC si frecventa nominala de 50/60 Hz. Sensibilitatea diferentiala este de 30 mA, iar tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Curba de declansare C este potrivita pentru circuite cu sarcini rezistive si inductive cu curent de pornire redus. Capacitatea nominala de rupere la scurtcircuit este de 6 kA. Echipamentul respecta IEC/EN 61009-1, are grad de protectie IP20 si ocupa 4 module, cu gabarit de aproximativ 72 x 86 x 77,5 mm.

Montajul se realizeaza pe sina DIN de 35 mm, prin sistem de fixare rapida. Conectarea poate fi efectuata de sus sau de jos, folosind conductori cu sectiune de pana la 25 mm2 sau bare de distributie tip furca ori tip pin de pana la 10 mm2. Cuplul de strangere indicat pentru borne este de 2 Nm. Se recomanda respectarea schemei de conectare, identificarea corecta a fazelor si a conductorului de nul, precum si alegerea sectiunii conductoarelor in functie de sarcina si de conditiile instalatiei.

Pentru functionare corecta, aparatul trebuie utilizat in tablouri protejate, la temperaturi ambientale cuprinse intre -25 si +70 grade C; curentul admisibil poate necesita corectie in functie de temperatura din tablou. Tipul AC este adecvat numai acolo unde natura sarcinii si proiectul instalatiei permit acest tip de protectie diferentiala. Pentru echipamente care pot genera curenti reziduali pulsatorii de curent continuu, se va stabili de catre proiectant sau electrician daca este necesar un aparat diferential de tip A sau alt tip adecvat. Instalarea, verificarea si testarea trebuie efectuate de personal calificat, conform normativelor aplicabile.

Intrebari frecvente

Ce protectii asigura un RCBO?

Un RCBO combina protectia magnetotermica impotriva suprasarcinilor si scurtcircuitelor cu protectia diferentiala la curent rezidual.

Pentru ce retea este potrivit acest aparat?

Este destinat circuitelor trifazate cu neutru, cu tensiune nominala de utilizare 230/400 V AC si frecventa de 50/60 Hz.

Ce inseamna sensibilitatea diferentiala de 30 mA?

Aparatul declanseaza la un curent rezidual nominal de 30 mA, oferind protectie suplimentara in cazul contactului direct, conform caracteristicilor seriei.

Ce tip de sarcini sunt potrivite pentru curba C?

Curba C este indicata pentru protectia circuitelor cu sarcini rezistive si inductive care au curent de pornire redus.

Cum se monteaza intrerupatorul diferential?

Se fixeaza pe sina DIN de 35 mm. Conectarea se poate face de sus sau de jos, cu respectarea schemei aparatului si a cuplului de strangere de 2 Nm.
