Descriere

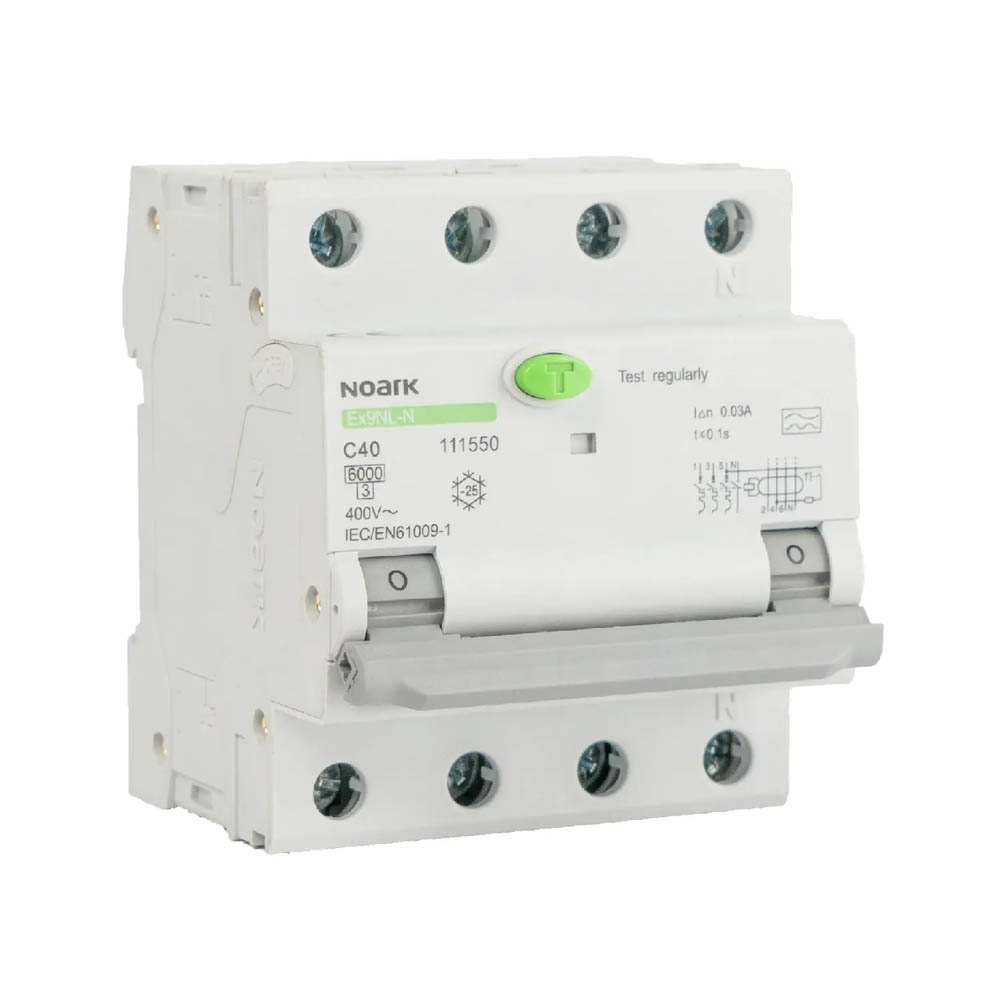

Acest intrerupator automat diferential RCBO combina protectia diferentiala cu protectia la suprasarcina si scurtcircuit intr-un singur aparat modular. Este destinat circuitelor trifazate cu neutru din aplicatii rezidentiale si industriale, unde este necesara monitorizarea curentilor reziduali si protectia individuala a circuitului. Componenta diferentiala are principiu electromagnetic, iar protectia la supracurent utilizeaza declansare termica pentru suprasarcina si magnetica pentru scurtcircuit.

Aparatul are configuratie 3P+N, cu 4 poli totali si 3 poli protejati, curent nominal de 16A si tensiune nominala de 400V AC. Curentul diferential nominal este de 30mA, iar tipul de detectie a curentului rezidual este AC. Curba B si capacitatea nominala de rupere la scurtcircuit de 6kA conform EN 60898 il recomanda pentru protectia circuitelor selectate in functie de proiectul electric. Functioneaza la frecventa de 50/60Hz, are clasa de limitare a curentului 3, categorie de supratensiune 3 si rezistenta la curent de impuls de 3kA.

Pentru integrarea in tabloul electric, aparatul ocupa 4 module, iar adancimea incorporata este de 77 mm. Neutrul este deconectat simultan cu polii de faza. Conectarea trebuie realizata conform schemei tabloului, sectiunii conductoarelor, curentului admisibil al circuitului si cerintelor instalatiei, de catre personal calificat.

Gradul de protectie este IP20, astfel ca produsul este destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectia corespunzatoare la atingere si influente externe. Functia diferentiala este independenta de tensiune, insa pentru verificarea cu butonul de test T este necesara prezenta tensiunii adecvate. Se recomanda verificarea periodica prin butonul de test si scoaterea de sub tensiune inaintea oricarei interventii asupra circuitului.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Integreaza protectie diferentiala la curent rezidual, protectie termica la suprasarcina si protectie magnetica la scurtcircuit.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N, tensiune nominala de 400V AC si curent nominal de 16A.

Ce inseamna sensibilitatea diferentiala de 30mA?

Aparatul declanseaza la un curent diferential nominal de 30mA, contribuind la protectia suplimentara a circuitului impotriva curentilor reziduali.

Cate module ocupa in tablou?

Aparatul are latimea de 4 module si adancimea incorporata de 77 mm.

Cum se verifica functionarea protectiei diferentiale?

Verificarea se realizeaza cu butonul de test T, atunci cand exista tensiune adecvata pentru efectuarea testului.
