Descriere

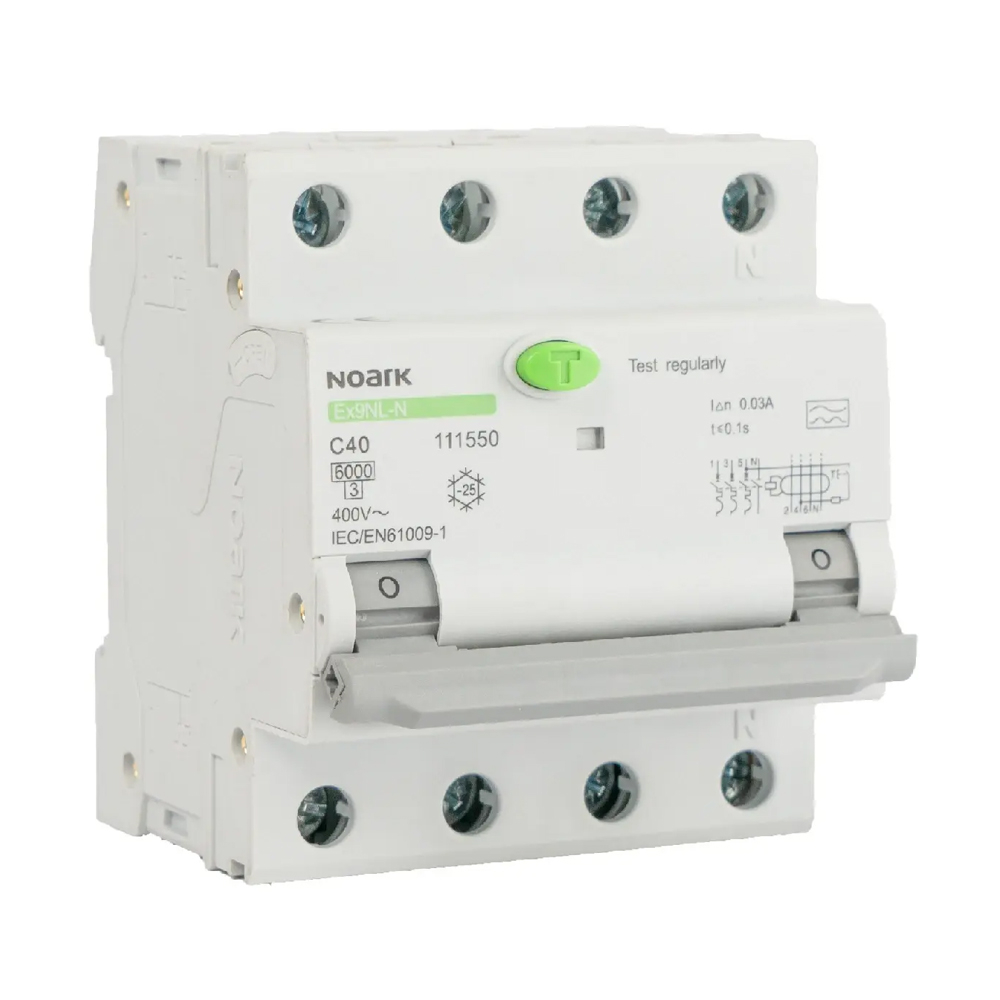

Intrerupatorul diferential cu protectie la supracurent RCBO este destinat circuitelor trifazate cu neutru, unde se doreste integrarea intr-un singur aparat a protectiei magnetotermice si diferentiale. Este adecvat pentru tablouri electrice de distributie si pentru protectia plecarilor care necesita monitorizarea curentilor reziduali de tip AC, alaturi de protectia la suprasarcina si scurtcircuit.

Aparatul are configuratie 3P+N, curent nominal de 16A si caracteristica de declansare C. Protectia diferentiala este de tip AC, cu sensibilitate nominala de 300mA, iar capacitatea nominala de rupere la scurtcircuit este de 6kA. Curba C este utilizata frecvent pentru circuite cu curenti de pornire moderati, atunci cand alegerea protectiei este stabilita prin proiectul electric si caracteristicile consumatorilor.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de conexiuni, a ordinii bornelor si a sectiunii conductoarelor prevazute de documentatia instalatiei. Conductoarele de faza si neutrul circuitului protejat trebuie trecute prin aparat conform marcajelor acestuia, iar selectarea curentului nominal trebuie corelata cu sarcina circuitului, conductoarele utilizate si protectiile din amonte.

Instalarea, verificarea si punerea in functiune trebuie executate numai de personal calificat, cu alimentarea intrerupta. Butonul de test al protectiei diferentiale se actioneaza periodic conform procedurii de mentenanta a instalatiei, pentru verificarea functionarii mecanismului de declansare. Sensibilitatea de 300mA trebuie aleasa in conformitate cu proiectul si cu cerintele de protectie ale circuitului; aceasta nu inlocuieste analiza necesara pentru protectia suplimentara a persoanelor.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia la suprasarcina si scurtcircuit cu protectia la curent rezidual, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N si curent nominal de 16A.

Ce inseamna sensibilitatea diferentiala de 300mA?

Reprezinta curentul rezidual nominal la care functia diferentiala declanseaza. Alegerea acestei valori trebuie realizata conform proiectului electric si cerintelor aplicatiei.

Ce reprezinta curba C?

Curba C defineste caracteristica de declansare magnetica la supracurent si este utilizata frecvent pentru circuite cu curenti de pornire moderati.

Ce inseamna tip AC?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Compatibilitatea cu instalatia si consumatorii se verifica de proiectant sau electrician autorizat.
