Descriere

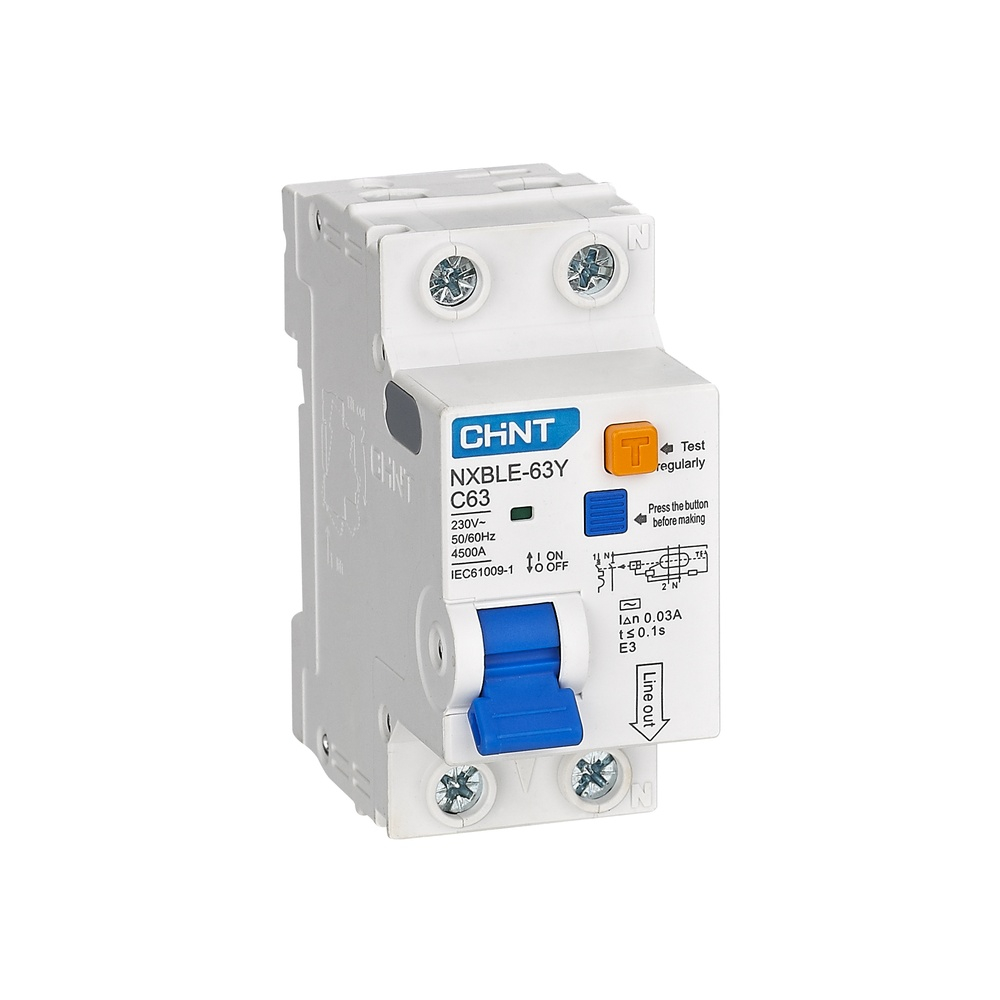

Acest intrerupator diferential cu protectie la supracurent, de tip RCBO, este destinat protectiei circuitelor monofazate impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali fata de pamant. Configuratia 1P+N permite intreruperea circuitului de faza si nul, fiind potrivita pentru tablouri electrice rezidentiale, comerciale sau pentru circuite dedicate unde este necesara protectia diferentiala locala.

Aparatul are curent nominal de 40A, sensibilitate diferentiala IΔn de 30mA si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la tensiune nominala de 230/240V AC, cu frecventa de 50/60Hz, si utilizeaza detectie de tip AC pentru curenti reziduali alternativi sinusoidali. Caracteristica de declansare este curba C, recomandata pentru circuite cu sarcini rezistive si inductive cu curent de pornire redus. Este conform cu standardul IEC/EN 61009-1.

Montajul se realizeaza pe sina DIN de 35 mm, conform EN 60715, prin sistem de fixare rapida. Conectarea se poate face din partea superioara sau inferioara pentru varianta combinata, iar bornele accepta conductori de pana la 25 mm2 si barete tip U sau pin de pana la 10 mm2. Strangerea conexiunilor se va efectua la cuplul indicat de producator, de 2 Nm, cu respectarea schemei de conectare si a sectiunii corecte a cablurilor.

Gradul de protectie al aparatului este IP20, astfel ca se instaleaza in interiorul unui tablou electric cu protectie corespunzatoare impotriva atingerii si influentelor de mediu. Domeniul temperaturii ambientale de functionare este de la -10 grade C la +60 grade C, iar temperatura de referinta pentru curentul nominal este 30 grade C. Instalarea, verificarea butonului de test si interventiile asupra circuitului trebuie efectuate numai de personal calificat, cu alimentarea deconectata.

Intrebari frecvente

Ce protectii ofera un RCBO de 40A cu sensibilitate de 30mA?

Combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Sensibilitatea de 30mA este utilizata pentru protectia suplimentara impotriva electrocutarii in circuite adecvate aplicatiei.

Pentru ce tip de retea este potrivit acest RCBO 1P+N?

Este destinat circuitelor monofazate la 230/240V AC, cu faza si nul. Se utilizeaza in tablouri electrice prevazute cu sina DIN de 35 mm.

Ce inseamna tip AC la protectia diferentiala?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala se face in functie de natura consumatorilor si de cerintele proiectului electric.

Este necesara montarea de catre un electrician?

Da. Dimensionarea protectiei, selectarea sectiunii cablurilor, conectarea in tablou si testarea functionarii trebuie realizate de personal calificat, conform normativelor aplicabile si instructiunilor de montaj.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm prin clema rapida. Conductorii se conecteaza conform schemei aparatului, iar alimentarea trebuie deconectata inainte de orice interventie.
