Descriere

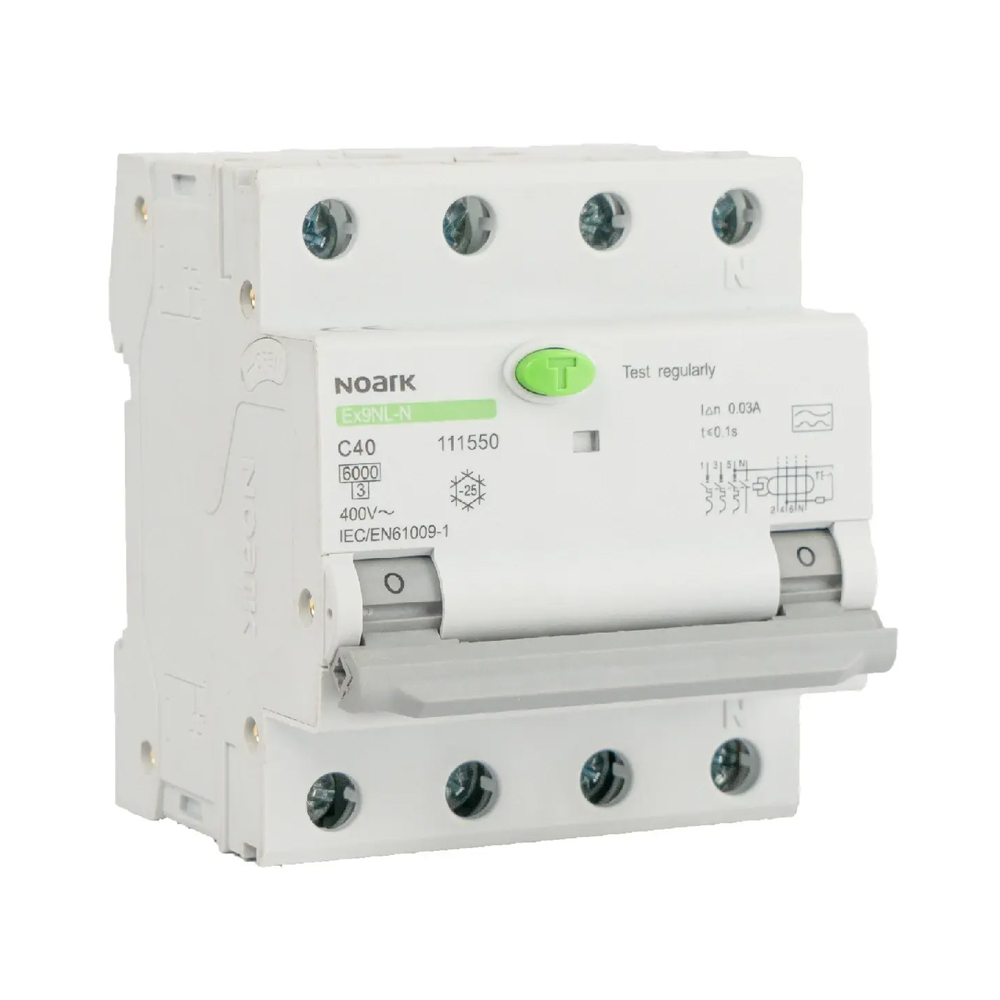

Acest intrerupator automat diferential de tip RCBO reuneste intr-o singura carcasa protectia diferentiala si protectia termomagnetica la suprasarcina si scurtcircuit. Este destinat circuitelor trifazate cu nul, fiind potrivit pentru tablouri electrice din aplicatii rezidentiale, comerciale si industriale. Dispozitivul utilizeaza un mecanism diferential bazat pe principiul magnetului permanent, cu functie de declansare diferentiala independenta de tensiune; tensiunea este necesara pentru verificarea prin butonul de test.

Echipamentul are configuratie 3P+N, curent nominal de 10A, curba de declansare C si curent rezidual nominal de 300mA. Este un RCBO de tip AC, sensibil la curenti reziduali alternativi sinusoidali, cu declansare fara intarziere. Tensiunea operationala nominala este de 400 V AC, frecventa nominala este 50/60 Hz, iar capacitatea nominala de rupere la scurtcircuit Icn este de 6kA, conform EN 61009-1. Parametrii suplimentari includ tensiune de izolare Ui de 500 V, tensiune nominala de tinere la impuls Uimp de 4 kV si rezistenta la impuls de curent de 3000 A.

Montajul se realizeaza rapid pe sina DIN de 35 mm, dispozitivul avand latimea de 72 mm, echivalenta cu 4 module. Conectarea poate fi efectuata cu alimentarea sus sau jos. Bornele cu cap fix si brida culisabila accepta conductoare cu sectiunea de 1 pana la 16 mm2, iar cuplul de strangere recomandat pentru borne este de 2 Nm. Constructia permite utilizarea cu bare colectoare cu grosimea intre 0.8 si 1.5 mm.

Produsul are grad de protectie IP20 si este proiectat pentru functionare la temperaturi ambiante intre -25 si +40 grade C, la altitudini de pana la 2000 m, umiditate relativa de maximum 95%, grad de poluare 2 si clasa de instalare III. Butonul de test trebuie actionat periodic: recomandarea este la fiecare 6 luni in conditii normale si lunar in medii solicitante. Alegerea curentului nominal, a curbei C si a sensibilitatii de 300mA trebuie realizata de personal calificat, in functie de proiectul instalatiei, schema de selectivitate si normele aplicabile.

Intrebari frecvente

Ce tip de protectie ofera acest RCBO?

Combina protectia termica la suprasarcina, protectia magnetica la scurtcircuit si protectia diferentiala pentru curenti reziduali de tip AC.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu nul, avand configuratie 3P+N si tensiune operationala nominala de 400 V AC.

Ce inseamna curba de declansare C?

Curba C defineste caracteristica de declansare magnetica a protectiei la scurtcircuit. Selectarea acesteia se face in functie de caracteristicile sarcinii si ale instalatiei electrice.

Cum se monteaza intrerupatorul diferential?

Se fixeaza pe sina DIN de 35 mm. Alimentarea poate fi realizata sus sau jos, iar conectarea si verificarea trebuie efectuate de un electrician calificat.

Cat de des trebuie testat aparatul?

Se recomanda actionarea periodica a butonului de test: la fiecare 6 luni in conditii normale si lunar in medii cu conditii grele.
