Descriere

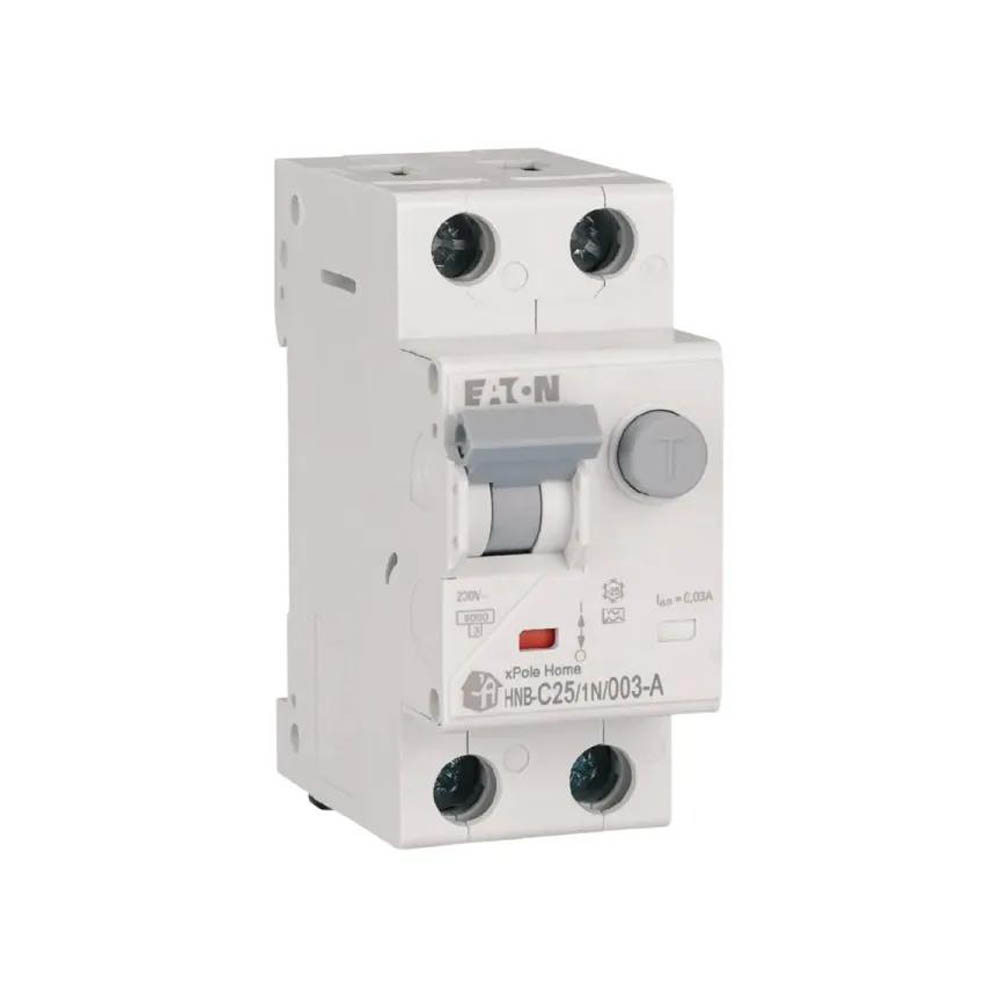

Acest intrerupator diferential RCCB este destinat detectarii curentilor reziduali de curent alternativ si deconectarii fara intarziere a circuitului protejat. Configuratia bipolara il face potrivit pentru circuite monofazate, fiind utilizat in tablouri electrice pentru aplicatii rezidentiale si comerciale. Sensibilitatea de 30 mA este adecvata pentru protectie suplimentara impotriva curentilor de defect, in functie de proiectul instalatiei si de cerintele aplicabile.

Aparatul are curent nominal de 25 A, curent diferential nominal de 30 mA si functioneaza la tensiune nominala de 230 V AC, 50 Hz. Este un dispozitiv de tip AC, sensibil la curenti reziduali alternativi, cu declansare instantanee. Rezistenta nominala la scurtcircuit este de 10 kA, tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de impuls suportata este de 4 kV. Dimensiunile produsului sunt 80 mm inaltime, 35 mm latime si 76 mm adancime, iar masa este de aproximativ 0,193 kg.

Montajul se realizeaza in tabloul electric, cu respectarea schemei de conexiuni, a polaritatii circuitului si a instructiunilor de instalare ale producatorului. Dispozitivul poate fi integrat in ansambluri de protectie si poate accepta echipamente auxiliare compatibile, inclusiv contact auxiliar si contact de semnalizare a declansarii, montate ulterior. Dimensionarea conductoarelor, a protectiei la supracurent si coordonarea cu restul aparatajului trebuie stabilite de proiectant sau instalator.

Produsul este conform cu RoHS si certificat conform IEC/EN 61008. Domeniul declarat de temperatura ambianta este intre -25 grade C si 55 grade C; peste 40 grade C, curentul continuu maxim admis trebuie redus cu 3 procente pentru fiecare grad C suplimentar. Intrerupatorul diferential nu inlocuieste protectia dedicata la suprasarcina si scurtcircuit, astfel ca instalatia trebuie prevazuta cu protectii adecvate si verificata periodic de personal calificat.

Intrebari frecvente

Ce tip de curenti reziduali detecteaza acest intrerupator diferential?

Este un dispozitiv de tip AC, sensibil la curenti reziduali alternativi.

Este potrivit pentru un circuit monofazat?

Da. Constructia bipolara si tensiunea nominala de 230 V AC il recomanda pentru utilizare in circuite monofazate, atunci cand este ales corect in proiectul instalatiei.

Asigura si protectie la suprasarcina sau scurtcircuit?

Nu. Un RCCB asigura protectie diferentiala, iar protectia la suprasarcina si scurtcircuit trebuie realizata separat, prin aparataj de protectie dimensionat corespunzator.

Care sunt dimensiunile aparatului?

Produsul are 80 mm inaltime, 35 mm latime si 76 mm adancime.

In ce interval de temperatura poate functiona?

Temperatura ambianta declarata pentru functionare este intre -25 grade C si 55 grade C. Peste 40 grade C este necesara reducerea curentului continuu maxim admis conform indicatiilor producatorului.
