Descriere

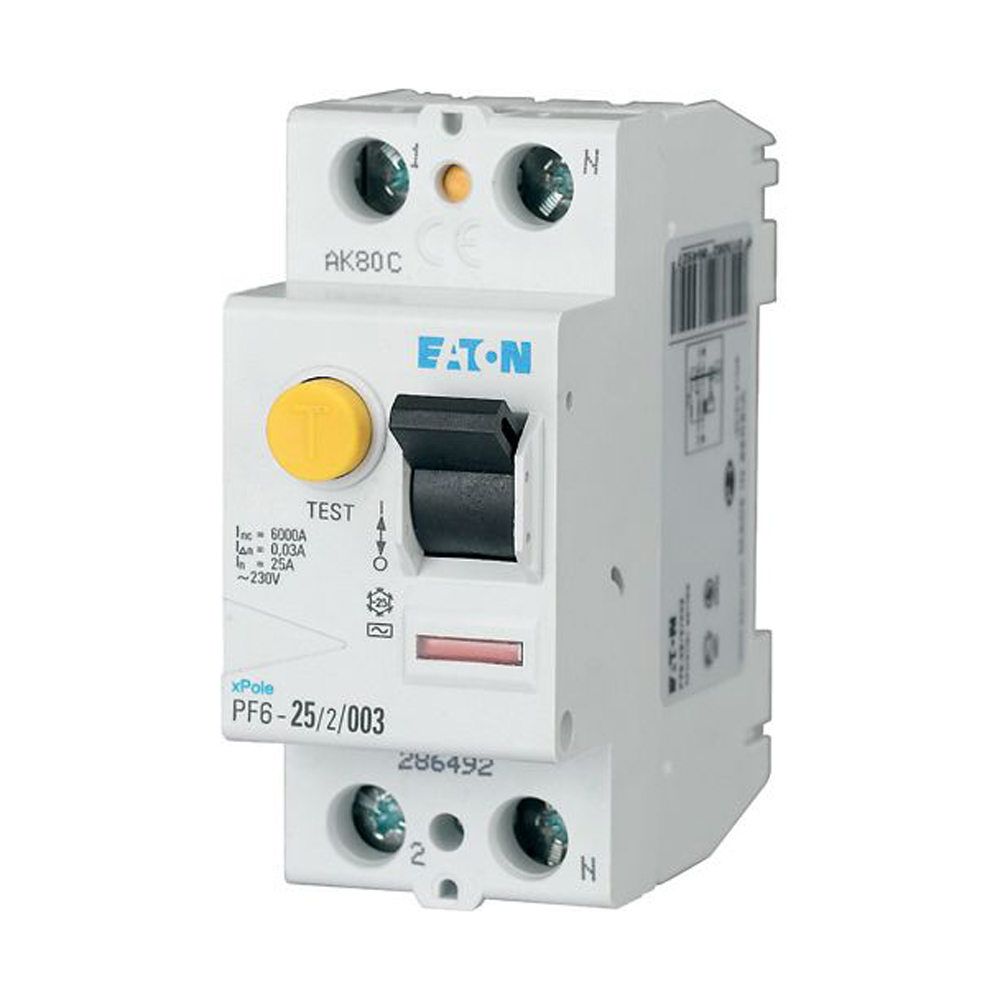

Acest intrerupator diferential RCCB cu 2 poli este proiectat pentru detectarea curentilor reziduali de tip AC in circuite monofazate. Sensibilitatea de 30 mA il recomanda pentru protectia suplimentara a persoanelor si a instalatiilor, in tablouri electrice pentru aplicatii rezidentiale si comerciale. Declansarea este fara temporizare, iar aparatul este partial rezistent la curenti de impuls de pana la 250 A.

Aparatul are curent nominal de 25 A, tensiune nominala de utilizare de 230 V AC si tensiune nominala de izolatie de 440 V. Curentul rezidual nominal este de 30 mA, iar rezistenta nominala la scurtcircuit este de 6 kA. Capacitatea nominala de inchidere si deschidere pe curent rezidual este de 500 A. Produsul respecta standardul IEC EN 61008 si este conform RoHS.

Pentru integrarea in tablou, dispozitivul ocupa 2 module, avand latimea de 35 mm, inaltimea de 80 mm si adancimea de 76 mm. Adancimea de incorporare este de 69,5 mm. Bornele superioare si inferioare accepta conductori rigizi cu sectiuni intre 1,5 si 35 mm2, respectiv conductori multifilari intre 1,5 si 16 mm2. Conectarea trebuie realizata conform schemei de montaj si cerintelor tabloului electric.

Gradul de protectie este IP20, respectiv IP40 atunci cand produsul este instalat intr-o carcasa adecvata. Temperatura ambientala admisa pentru functionare este intre -25 grade C si 55 grade C; peste 40 grade C, curentul maxim admisibil in regim continuu se reduce cu 3 procente pentru fiecare grad C suplimentar. Intrerupatorul diferential trebuie utilizat impreuna cu protectii adecvate la suprasarcina si scurtcircuit, iar montajul si verificarea functionarii trebuie efectuate de personal calificat.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Este un RCCB tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Sensibilitatea de 30 mA asigura protectie suplimentara la curenti de defect.

Este potrivit pentru circuite monofazate?

Da. Aparatul are 2 poli si tensiune nominala de utilizare de 230 V AC, fiind adecvat pentru circuite monofazate.

Cate module ocupa in tabloul electric?

Ocupa 2 module, cu o latime de 35 mm.

Asigura si protectie la suprasarcina sau scurtcircuit?

Nu. Un RCCB este destinat protectiei diferentiale si trebuie coordonat cu o protectie adecvata la suprasarcina si scurtcircuit, dimensionata pentru circuitul protejat.

In ce conditii de temperatura poate functiona?

Temperatura ambientala de functionare este intre -25 grade C si 55 grade C. Peste 40 grade C, curentul maxim admisibil in regim continuu trebuie redus conform indicatiilor tehnice.
