Descriere

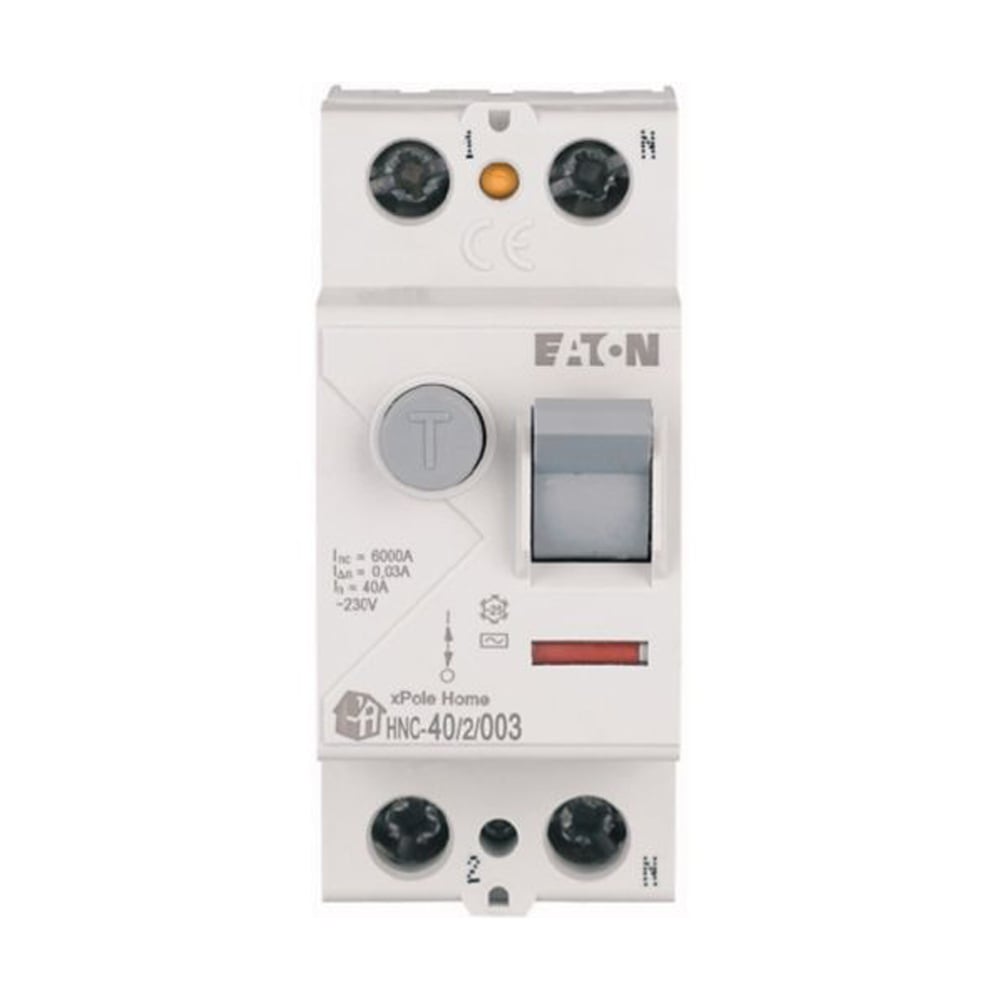

Acest intrerupator diferential RCCB cu 2 poli este destinat protectiei prin detectarea curentilor diferentiali reziduali in instalatii rezidentiale si comerciale. Este potrivit pentru circuite monofazate la 230 V AC, unde se doreste intreruperea rapida la aparitia unui curent de defect de 30 mA. Dispozitivul este de tip AC, destinat detectarii curentilor diferentiali alternativi sinusoidali.

Parametrii nominali confirmati sunt: curent nominal 40 A, curent diferential nominal 30 mA, tensiune nominala de utilizare 230 V AC si frecventa 50 Hz. Aparatul are 2 poli, declansare instantanee, capacitate nominala de rezistenta la scurtcircuit de 6 kA, tensiune nominala de izolatie 440 V si tensiune nominala de tinere la impuls de 4 kV. Este conform cu IEC EN 61008 si RoHS. Dimensiunile sunt 80 x 35 x 76 mm, iar latimea de montaj este de 2 module.

Montajul se realizeaza pe sina DIN, cu adancime de incorporare de 45 mm. Bornele permit conectarea conductoarelor multifilare cu sectiuni intre 1.5 si 16 mm2 sau a conductoarelor rigide cu sectiuni intre 1.5 si 35 mm2. Constructia cu borne duble sus si jos faciliteaza cablarea, iar indicatorul de pozitie al contactelor ajuta la verificarea vizuala a starii aparatului. Pentru functionare corecta, faza si nulul circuitului protejat trebuie sa traverseze dispozitivul conform schemei de conectare.

RCCB-ul protejeaza la curenti diferentiali, dar nu inlocuieste protectia la suprasarcina si scurtcircuit; acesta trebuie utilizat impreuna cu o protectie adecvata la supracurent, selectata prin proiectul instalatiei. Montajul, dimensionarea conductoarelor si coordonarea cu sigurantele din amonte trebuie realizate de personal calificat, cu alimentarea oprita. Gradul de protectie este IP20, fiind necesara instalarea intr-un tablou electric corespunzator. Temperatura maxima de utilizare este 60 grade C; peste 40 grade C, curentul continuu admis trebuie redus cu 2.5 procente pentru fiecare grad C suplimentar.

Intrebari frecvente

Ce protectie ofera acest intrerupator diferential?

Detecteaza curentii diferentiali reziduali alternativi sinusoidali si declanseaza la 30 mA. Este utilizat pentru protectia suplimentara a persoanelor si a instalatiei la defecte de izolatie, in aplicatii compatibile cu tipul AC.

Poate fi folosit singur ca protectie a circuitului?

Nu. Un RCCB nu asigura protectie la suprasarcina si scurtcircuit, deci trebuie asociat cu o siguranta automata sau cu alta protectie la supracurent, corect dimensionata.

Cate module ocupa in tabloul electric?

Aparatul ocupa 2 module si are latimea de 35 mm. Se monteaza pe sina DIN.

Ce tipuri de conductoare pot fi conectate?

Se pot conecta conductoare multifilare de la 1.5 la 16 mm2 si conductoare rigide de la 1.5 la 35 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere indicat de producator.

Este potrivit pentru sarcini cu electronica de putere?

Este un dispozitiv de tip AC, destinat curentilor reziduali alternativi sinusoidali. Pentru consumatori care pot genera curenti diferentiali pulsatori sau componente continue, tipul de protectie diferentiala trebuie ales de un electrician sau proiectant conform caracteristicilor echipamentului si normativelor aplicabile.
