Descriere

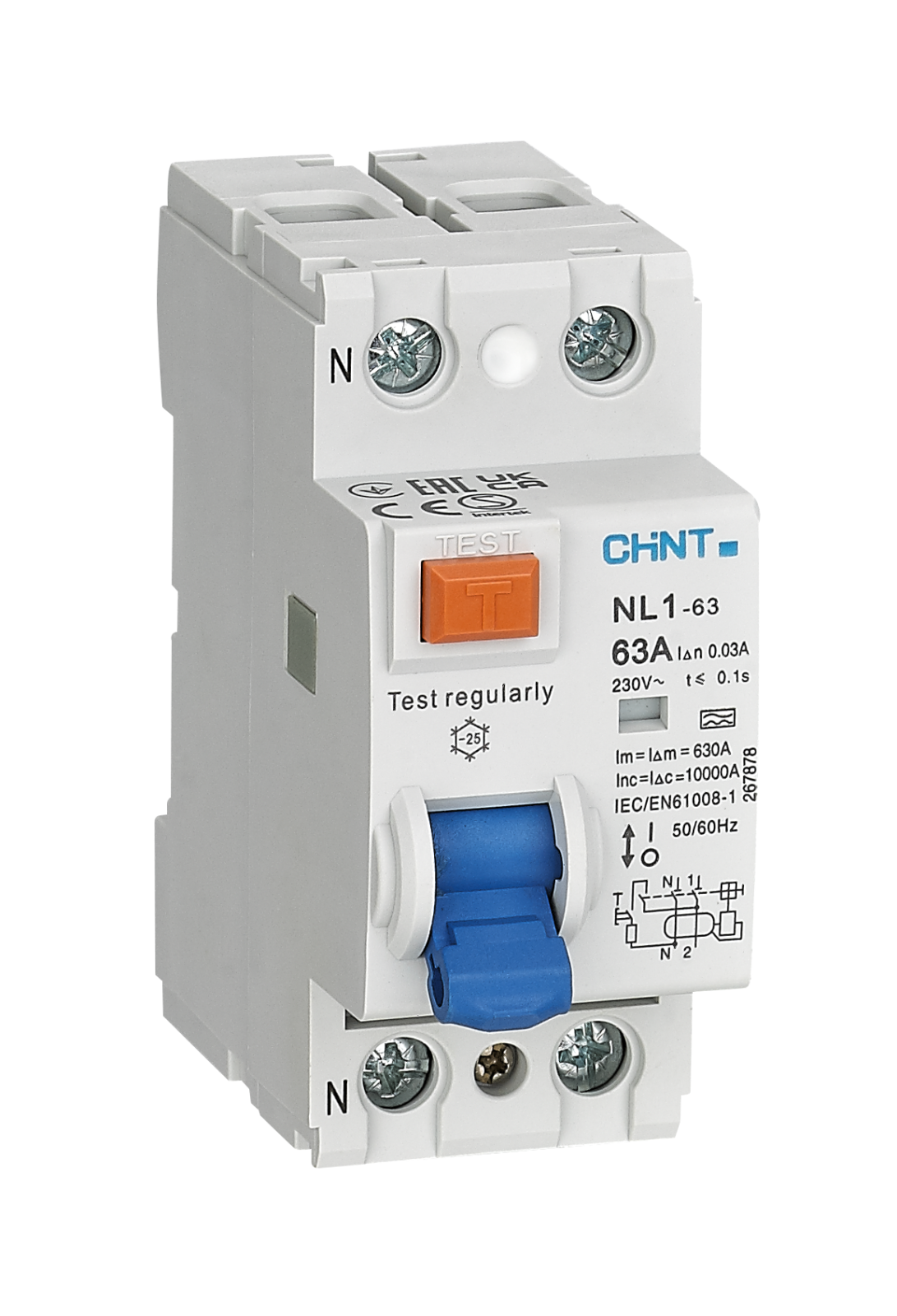

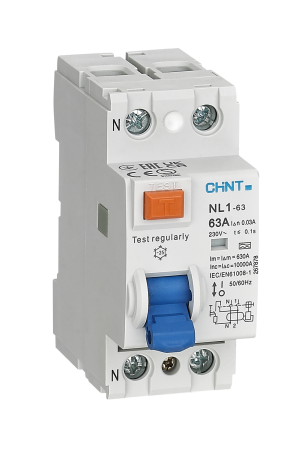

Intrerupatorul diferential RCCB este destinat protectiei circuitelor de curent alternativ din tablouri electrice rezidentiale, comerciale sau industriale. Detecteaza curentii diferentiali reziduali si declanseaza pentru limitarea riscului de electrocutare la atingere indirecta si a riscului de incendiu asociat curentilor de scurgere. Este un aparat diferential pur, fara protectie incorporata la suprasarcina sau scurtcircuit.

Aparatul are 2 poli, curent nominal de 40A si sensibilitate diferentiala nominala de 30mA. Este de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali, inclusiv cu aparitie brusca sau crestere lenta. Functioneaza la tensiune nominala de 230V AC, frecventa 50/60Hz, are capacitate conditionata la scurtcircuit de 6kA si este conform cu standardul IEC/EN 61008-1. Constructia are latimea de 2 module DIN, grad de protectie IP20 si timp de declansare sub 0,1 secunde.

Montajul se realizeaza in tablouri electrice pe sina DIN, cu respectarea schemei de conexiuni si a marcajelor bornelor. Conductoarele active ale circuitului protejat trebuie sa treaca prin aparat, iar nulul circuitelor aflate sub protectia acestuia trebuie pastrat separat fata de nulurile altor circuite diferentiale. Pentru functionare corecta, se recomanda verificarea periodica prin actionarea butonului de test, conform instructiunilor de exploatare.

Deoarece nu include protectie magnetotermica, aparatul trebuie utilizat impreuna cu o protectie adecvata la suprasarcina si scurtcircuit, dimensionata pentru circuit si instalata in amonte conform proiectului electric. Alegerea tipului AC trebuie facuta numai pentru circuite compatibile cu detectia curentilor reziduali alternativi sinusoidali; pentru consumatori electronici care pot genera componente de curent rezidual pulsatoriu sau continuu, tipul diferential se stabileste de un electrician autorizat. Instalarea si verificarea trebuie efectuate cu alimentarea deconectata, de personal calificat.

Intrebari frecvente

Ce inseamna sensibilitatea de 30mA?

Sensibilitatea de 30mA reprezinta curentul diferential rezidual nominal la care aparatul este proiectat sa declanseze. Este utilizata frecvent pentru protectia suplimentara a persoanelor in circuite de joasa tensiune, atunci cand schema instalatiei o prevede.

Acest intrerupator diferential protejeaza la suprasarcina si scurtcircuit?

Nu. Este un RCCB, adica un aparat diferential pur. Pentru protectia la suprasarcina si scurtcircuit trebuie prevazut un intrerupator automat sau o siguranta fuzibila adecvata, dimensionata corect in amonte.

Pentru ce tip de curenti reziduali este potrivit tipul AC?

Tipul AC detecteaza curenti reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot genera curenti reziduali pulsatorii sau componente continue, tipul de protectie diferentiala trebuie ales conform caracteristicilor consumatorilor si proiectului electric.

Se poate monta in orice tablou electric?

Aparatul are format modular de 2 module DIN si se monteaza pe sina DIN. Compatibilitatea finala depinde de spatiul disponibil in tablou, de configuratia circuitului, de sectiunea conductoarelor si de protectiile instalate in amonte.

De ce trebuie separat nulul circuitului protejat?

Pentru ca aparatul sa compare corect curentul care pleaca pe faza cu cel care se intoarce pe nul. Amestecarea nulurilor intre circuite protejate de diferentiale diferite poate provoca declansari nedorite sau functionare incorecta.
