Descriere

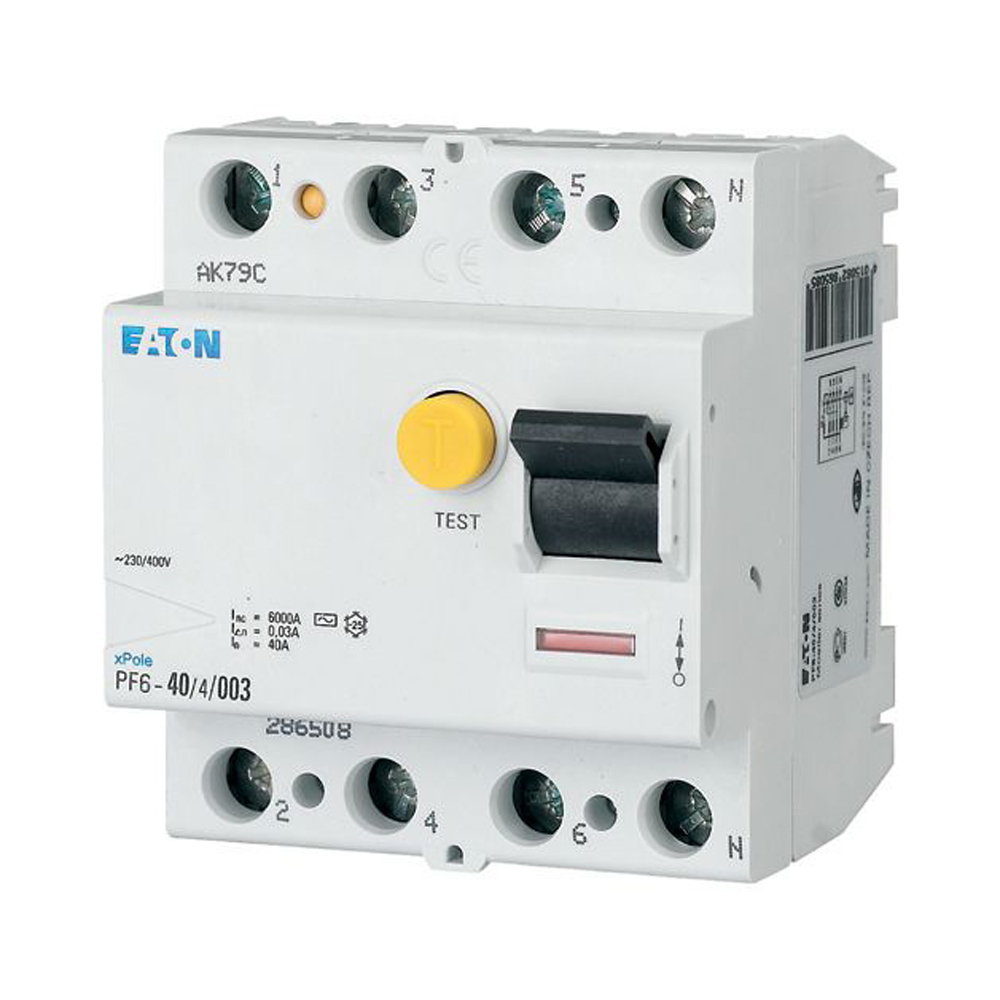

Acest intrerupator diferential RCCB cu 4 poli este proiectat pentru protectia la curenti reziduali in circuite de curent alternativ, in tablouri electrice rezidentiale si comerciale. Cu sensibilitate de 30 mA si declansare instantanee, este adecvat pentru protectia suplimentara a persoanelor si pentru limitarea riscurilor asociate defectelor de izolatie, atunci cand este ales si coordonat corect in instalatie.

Aparatul are curent nominal de 25 A, tensiune nominala de utilizare de pana la 400 V AC, tensiune nominala 230/400 V AC si frecventa de 50 Hz. Este un dispozitiv tip AC, sensibil la curenti reziduali alternativi sinusoidali, cu curent diferential nominal de 30 mA si rezistenta nominala la scurtcircuit de 6 kA. Dispune de tensiune nominala de izolatie de 440 V, tensiune nominala de tinere la impuls de 4 kV si capacitate la curent de impuls de 250 A. Produsul este conform RoHS si certificat IEC/EN 61008.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715, prin sistem de fixare cu doua pozitii. Ocupa 4 module, are latimea de 70 mm, inaltimea de 80 mm si adancimea de 76 mm, cu adancime incorporata de 69,5 mm. Bornele superioare si inferioare permit conectarea conductoarelor rigide cu sectiuni intre 1,5 si 35 mm2, respectiv a conductoarelor multifilare intre 1,5 si 16 mm2. Constructia permite montarea de echipamente auxiliare si contact de semnalizare a declansarii.

Gradul de protectie este IP20, respectiv IP40 atunci cand aparatul este montat intr-o carcasa corespunzatoare. Domeniul temperaturii ambientale de functionare este intre minus 25 grade C si 55 grade C, iar peste 40 grade C curentul continuu maxim admis trebuie redus cu 3 procente pentru fiecare grad C suplimentar. Pentru protectia completa a circuitului, aparatul trebuie coordonat cu protectii adecvate la suprasarcina si scurtcircuit; valoarea maxima indicata pentru siguranta fuzibila de rezerva la suprasarcina este 25 A gG/gL. Instalarea, verificarea si exploatarea trebuie efectuate de personal calificat, cu respectarea schemei electrice si a normativelor aplicabile.

Intrebari frecvente

Ce rol are un intrerupator diferential RCCB de 30 mA?

Monitorizeaza diferenta dintre curentii care circula prin conductoarele circuitului si declanseaza la atingerea unui curent rezidual nominal de 30 mA. Este utilizat pentru protectie suplimentara impotriva electrocutarii si pentru semnalarea defectelor de izolatie.

Poate fi utilizat intr un tablou trifazat?

Da. Aparatul are 4 poli si este conceput pentru circuite cu tensiune nominala de pana la 400 V AC, fiind potrivit pentru aplicatii trifazate cu conductor de nul, atunci cand schema instalatiei impune aceasta configuratie.

Ce inseamna tip AC la un intrerupator diferential?

Tipul AC este sensibil la curenti reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice care pot genera curenti reziduali pulsatorii de curent continuu, alegerea tipului de protectie trebuie verificata de proiectant sau electrician.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Un RCCB este destinat detectarii curentilor reziduali. Protectia la suprasarcina si scurtcircuit trebuie realizata prin aparate de protectie dedicate, selectate si coordonate corect cu instalatia.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN conform IEC/EN 60715 si ocupa 4 module. Conectarea conductoarelor si verificarea functionarii trebuie realizate de personal calificat, cu alimentarea oprita si respectand instructiunile de instalare.
