Descriere

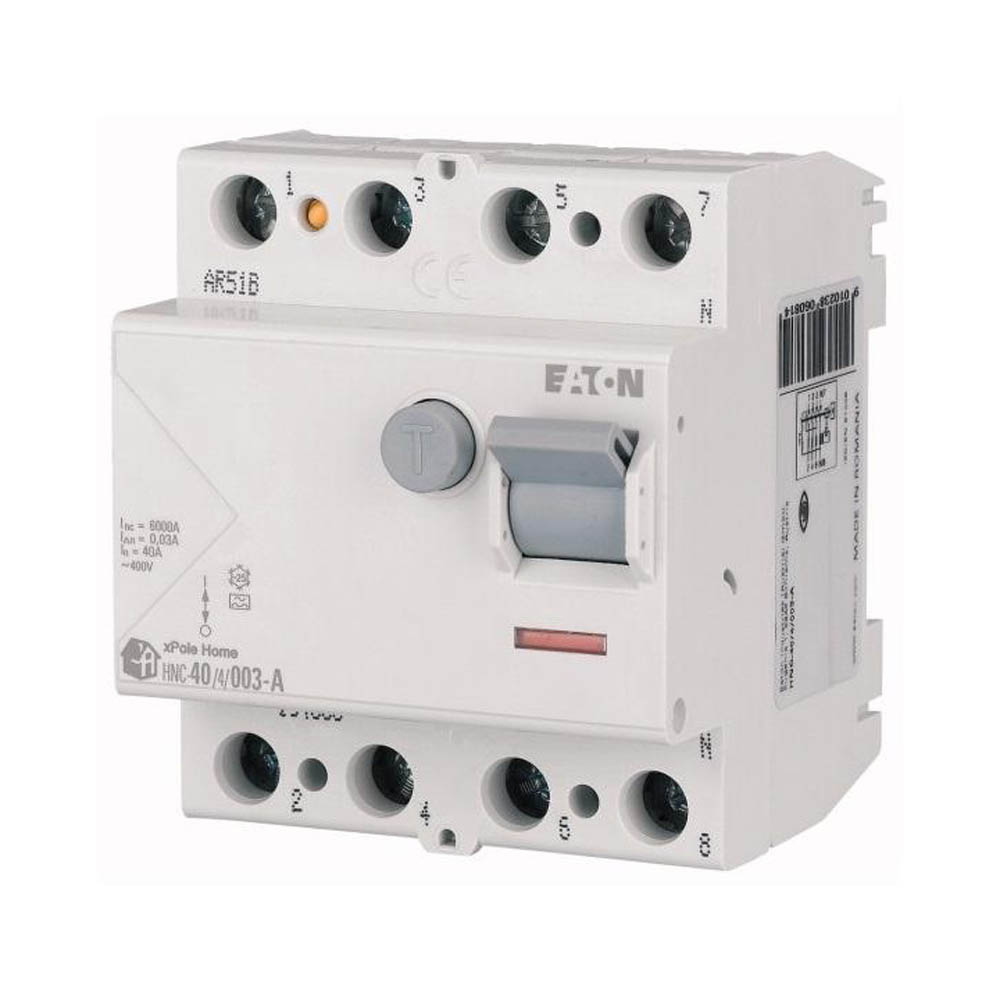

Acest intrerupator diferential RCCB tetrapolar este destinat monitorizarii curentilor reziduali in circuite de curent alternativ, in tablouri electrice rezidentiale si comerciale. Constructia cu 4 poli il face adecvat pentru retele trifazate cu neutru, unde deconectarea simultana a tuturor conductorilor activi este necesara la aparitia unui curent diferential de defect. Aparatul este de tip AC, sensibil la curenti reziduali alternativi sinusoidali, si are declansare instantanee, fara temporizare intentionata.

Caracteristicile electrice confirmate includ curent nominal de 40 A, tensiune nominala de utilizare de pana la 400 V AC, tensiune de izolatie nominala de 440 V si sensibilitate diferentiala nominala de 300 mA. Capacitatea nominala la scurtcircuit este de 6 kA, iar capacitatea nominala de conectare si deconectare diferentiala este de 500 A. Dispozitivul are rezistenta partiala la curent de impuls de 250 A, functioneaza la 50/60 Hz, are grad de protectie IP20 si respecta cerintele standardului IEC/EN 61008, fiind conform RoHS.

Montajul se realizeaza pe sina DIN in tabloul electric, aparatul avand latimea de 4 module, dimensiuni de aproximativ 70 x 80 x 76 mm si masa de circa 0,32 kg. Bornele permit conectarea conductoarelor rigide cu sectiuni intre 1,5 si 35 mm2. Conectarea trebuie efectuata conform schemei si instructiunilor de instalare specifice unui diferential tetrapolar, cu respectarea identificarii fazelor si a conductorului de neutru.

Intrerupatorul diferential trebuie ales si coordonat cu protectiile la suprasarcina si scurtcircuit din instalatie, deoarece functia sa principala este detectarea curentului rezidual, nu protectia termica sau magnetica a circuitului. Instalarea, verificarea butonului de test si punerea in functiune trebuie realizate de personal calificat. Temperatura maxima de functionare este de 60 grade C; peste 40 grade C, curentul continuu admisibil trebuie redus cu 2,5 procente pentru fiecare grad C suplimentar.

Intrebari frecvente

Ce tip de circuit poate proteja acest intrerupator diferential?

Este destinat circuitelor de curent alternativ 230/400 V AC, inclusiv instalatiilor trifazate cu neutru, datorita constructiei cu 4 poli.

Ce inseamna sensibilitatea diferentiala de 300 mA?

Aparatul declanseaza la detectarea unui curent rezidual nominal de 300 mA. Alegerea sensibilitatii trebuie realizata conform proiectului electric si cerintelor aplicatiei.

Ofera protectie la suprasarcina si scurtcircuit?

Nu. Fiind un RCCB, produsul detecteaza curentii reziduali. Circuitul trebuie protejat suplimentar cu aparate adecvate pentru suprasarcina si scurtcircuit.

Cate module ocupa in tabloul electric?

Aparatul ocupa 4 module pe sina DIN.

Ce tip de curent rezidual detecteaza?

Este un diferential de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.
