Descriere

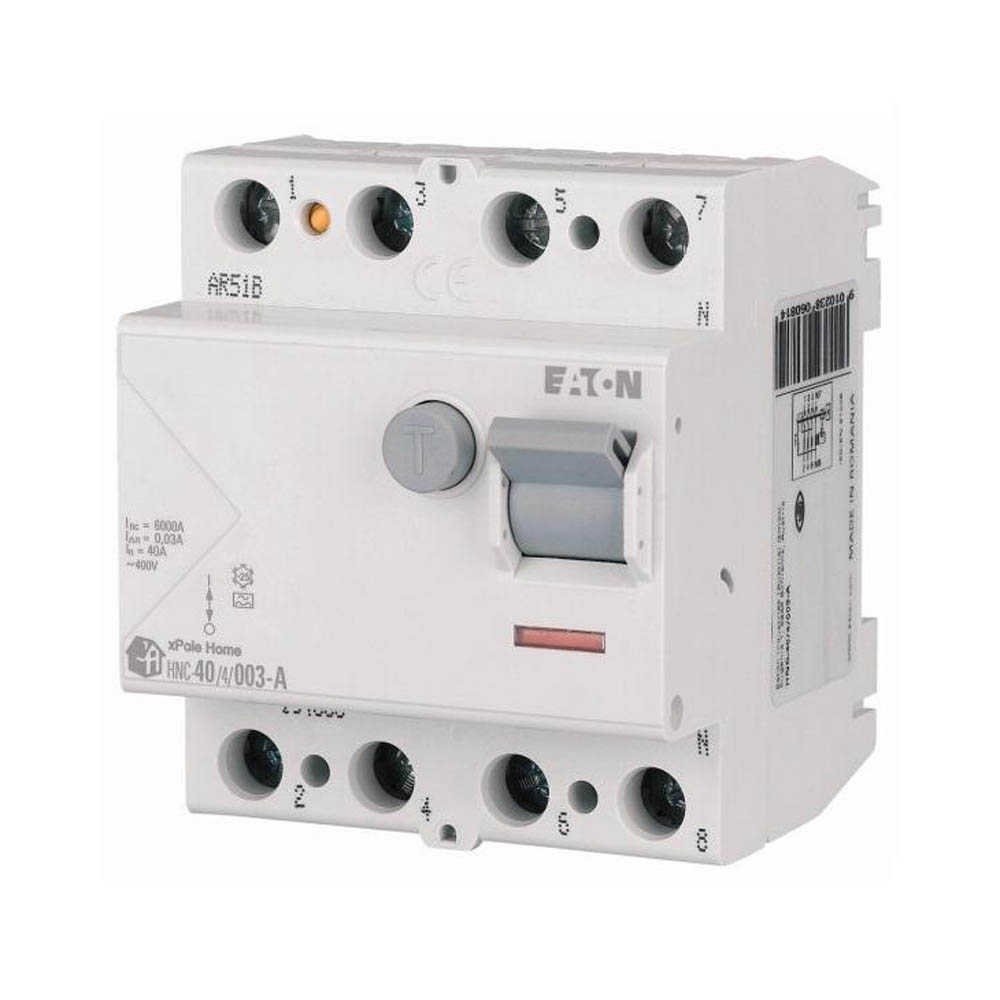

Acest intrerupator diferential RCCB cu 4 poli este proiectat pentru detectarea curentilor reziduali de tip AC si deconectarea rapida a circuitului la atingerea pragului de 30 mA. Este adecvat pentru protectia circuitelor trifazate cu neutru din tablouri electrice rezidentiale si comerciale, unde este necesara protectia suplimentara la defecte de izolatie si curenti de scurgere alternativi. Fiind un RCCB, se utilizeaza impreuna cu protectii dimensionate corespunzator pentru suprasarcina si scurtcircuit, conform proiectului instalatiei.

Aparatul are curent nominal de 40 A, tensiune nominala de utilizare de pana la 400 V AC si tensiune nominala de izolatie de 440 V. Sensibilitatea nominala este de 30 mA, iar capacitatea nominala la scurtcircuit este de 6 kA. Este un dispozitiv tip AC, sensibil la curent rezidual alternativ, cu declansare fara temporizare intentionata. Capacitatea nominala de conectare si deconectare a curentului rezidual este de 500 A, iar aparatul este partial rezistent la curenti de impuls de pana la 250 A. Conformitatea este indicata pentru IEC EN 61008 si RoHS.

Montajul se realizeaza in tablou electric pe sina DIN, aparatul ocupand 4 module, cu latime de 70 mm. Dimensiunile exterioare sunt de aproximativ 76 mm adancime, 80 mm inaltime si 70 mm latime, iar adancimea de incorporare este de 69,5 mm. Bornele superioare si inferioare permit conectarea conductorilor rigizi cu sectiuni intre 1,5 si 35 mm2 sau a conductorilor multifilari intre 1,5 si 16 mm2. Terminalele sunt de tip deschis, cu protectie impotriva atingerii accidentale.

Dispozitivul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou sau al unei carcase corespunzatoare. Domeniul temperaturii ambiante de functionare este intre minus 25 grade C si plus 60 grade C; peste 40 grade C, curentul continuu admisibil trebuie redus conform cerintelor tehnice ale producatorului. Conectarea, verificarea prin butonul de test si punerea in functiune trebuie realizate de personal calificat, cu instalatia scoasa de sub tensiune si cu respectarea schemei de distributie si a normativelor aplicabile.

Intrebari frecvente

Pentru ce este utilizat un intrerupator diferential RCCB de 30 mA?

Este utilizat pentru detectarea curentilor reziduali si deconectarea circuitului la un prag de 30 mA, contribuind la protectia suplimentara impotriva electrocutarii si la limitarea riscului asociat defectelor de izolatie.

Poate fi utilizat in instalatii trifazate?

Da. Constructia cu 4 poli il recomanda pentru circuite trifazate cu neutru, la tensiuni de pana la 400 V AC.

Ce tip de curent rezidual detecteaza?

Este un diferential tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie corelata cu natura consumatorilor din instalatie.

Ofera protectie la suprasarcina si scurtcircuit?

RCCB-ul asigura protectie diferentiala. Instalatia trebuie prevazuta si cu protectii corespunzatoare la suprasarcina si scurtcircuit, dimensionate in functie de circuit si de proiect.

Ce sectiuni de conductor pot fi conectate?

Bornele accepta conductori rigizi intre 1,5 si 35 mm2 si conductori multifilari intre 1,5 si 16 mm2.
