Descriere

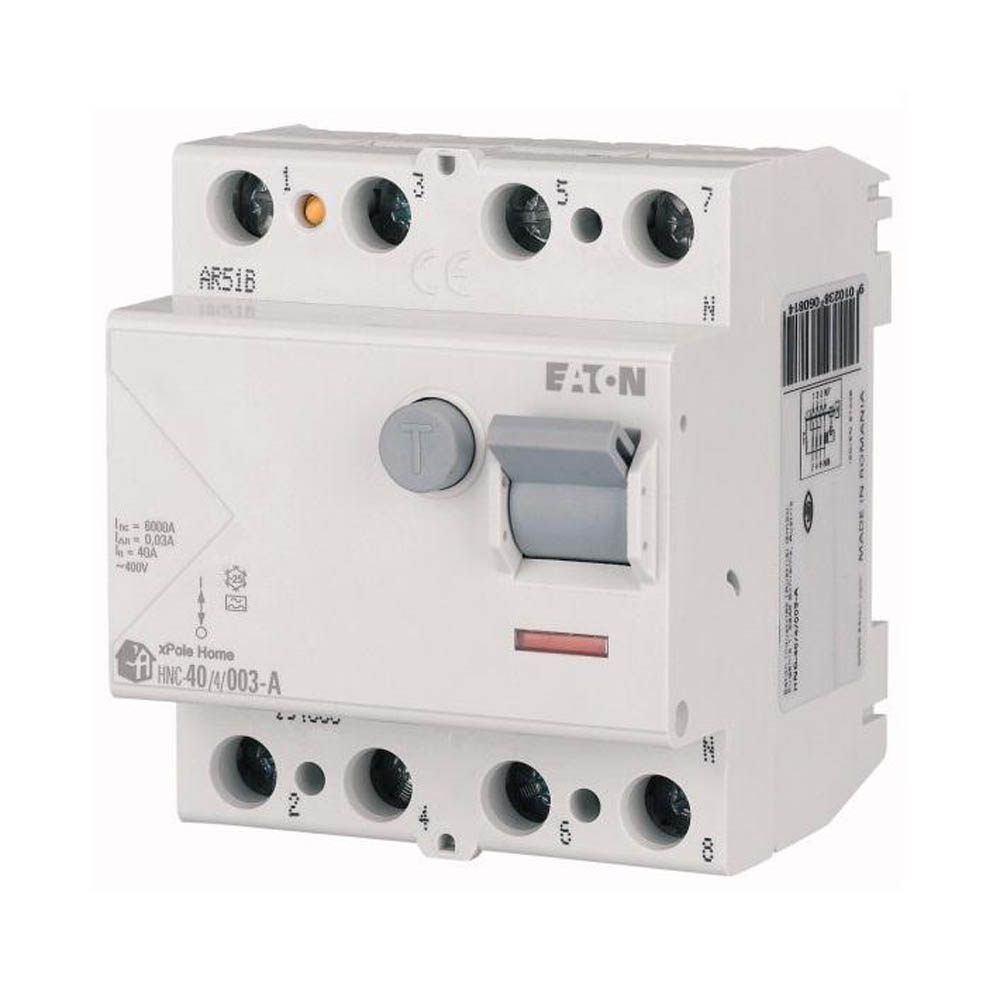

Acest intrerupator diferential RCCB cu 4 poli este destinat protectiei la curenti reziduali in instalatii electrice rezidentiale si comerciale. Cu sensibilitate nominala de 30 mA, contribuie la deconectarea rapida a circuitului atunci cand detecteaza curenti diferentiali alternativi, fiind adecvat pentru distributii trifazate cu nul. Declansarea este instantanee, fara temporizare selectiva.

Aparatul are curent nominal de 63 A, tensiune nominala de utilizare 230/400 V AC si frecventa nominala de 50 Hz. Este de tip AC, sensibil la curenti reziduali alternativi sinusoidali, cu capacitate nominala la scurtcircuit de 6 kA si capacitate nominala de inchidere si rupere reziduala de 630 A. Tensiunea nominala de izolatie este de 440 V, iar tensiunea nominala de tinere la impuls este de 4 kV. Produsul respecta standardul IEC/EN 61008 si cerintele RoHS.

Montajul se realizeaza rapid pe sina DIN conform IEC/EN 60715. Ocupa 4 module, cu latime de 70 mm si adancime de incorporare de 69,5 mm. Bornele superioare si inferioare sunt de tip lift/open mouthed, permitand conectarea conductoarelor rigide cu sectiuni intre 1,5 si 35 mm2 sau a conductoarelor multifilare intre 1,5 si 16 mm2. Poate fi completat cu accesorii compatibile pentru semnalizare, blocare sau comanda la distanta.

RCCB-ul nu asigura protectie la suprasarcina si scurtcircuit, de aceea trebuie utilizat impreuna cu o siguranta fuzibila sau un intrerupator automat dimensionat corect pentru circuit. Gradul de protectie este IP20 in montajul aparatului, respectiv IP40 atunci cand este instalat intr-o carcasa corespunzatoare. Se utilizeaza in intervalul de temperatura ambianta de la -25 grade C la +60 grade C si trebuie ales numai pentru circuite compatibile cu protectia diferentiala de tip AC.

Intrebari frecvente

Ce protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali alternativi de tip AC si declanseaza la un curent diferential nominal de 30 mA, contribuind la protectia persoanelor si instalatiei impotriva defectelor de izolatie.

Asigura protectie la suprasarcina si scurtcircuit?

Nu. Este un RCCB, deci trebuie instalat impreuna cu un intrerupator automat sau cu o siguranta fuzibila dimensionata corect pentru protectia la supracurent si scurtcircuit.

Pe ce tip de retea se poate utiliza?

Este destinat retelelor AC de 230/400 V la 50 Hz, cu 4 poli, fiind potrivit pentru tablouri electrice trifazate cu conductor de nul.

Ce sectiuni de conductori pot fi conectate?

Bornele accepta conductori rigizi intre 1,5 si 35 mm2 si conductori multifilari intre 1,5 si 16 mm2, cu respectarea instructiunilor de montaj si a cuplului de strangere indicat de producator.

Este potrivit pentru toate tipurile de consumatori?

Nu. Fiind de tip AC, este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu componente de curent rezidual pulsatoriu sau continuu trebuie verificat daca este necesar un dispozitiv de tip A, F sau B.
