Descriere

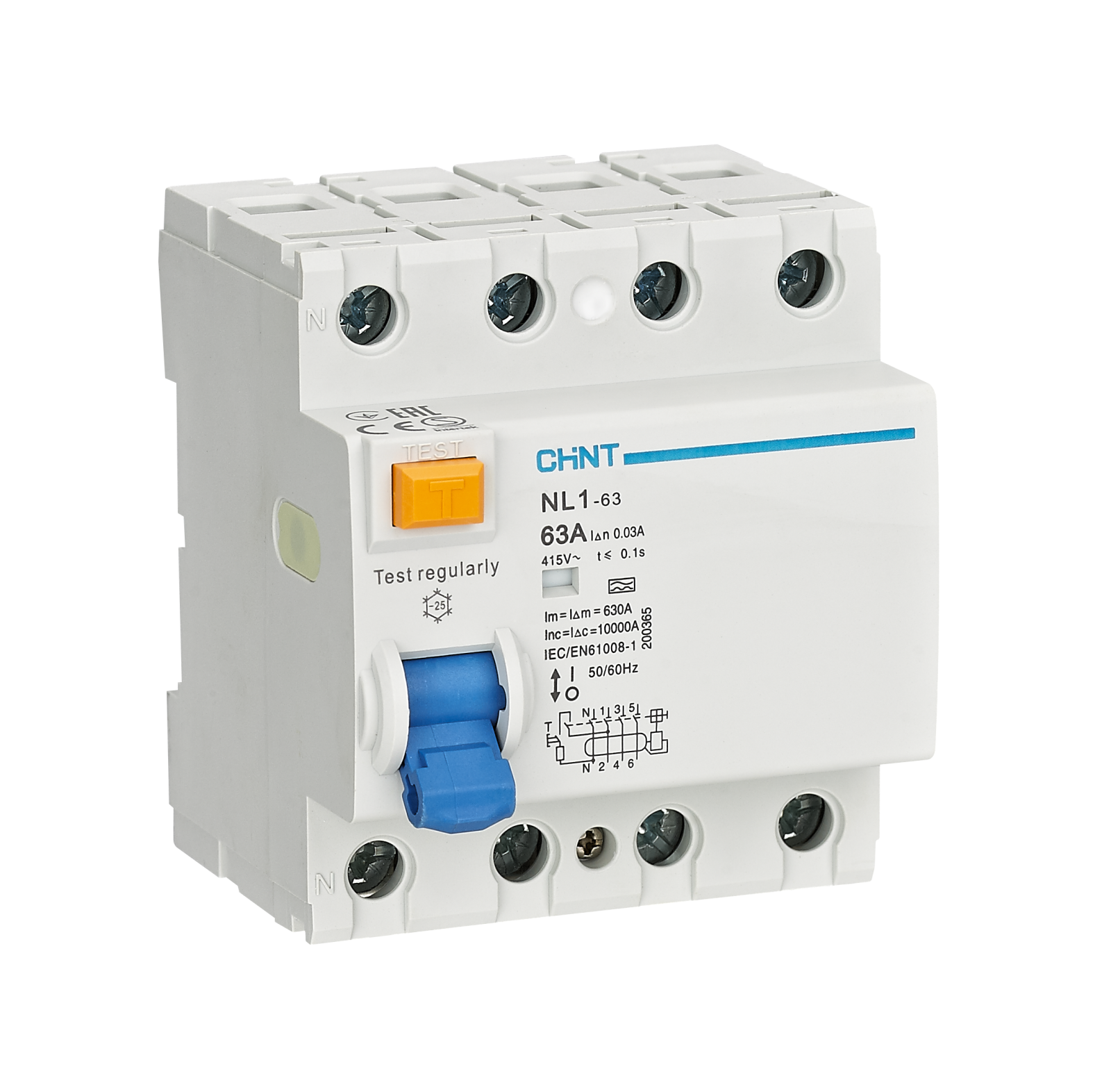

Intrerupatorul diferential RCCB este destinat supravegherii curentilor reziduali in circuite de joasa tensiune. Varianta cu 4 poli este potrivita pentru tablouri trifazate, fiind utilizata in instalatii rezidentiale, comerciale si industriale. La detectarea unui curent de defect fata de pamant, aparatul intrerupe circuitul pentru protectie suplimentara impotriva contactului direct si pentru protectia la contact indirect, in functie de configuratia instalatiei.

Aparatul are curent nominal de 63A, 4 poli, tensiune nominala de utilizare 400 415V AC, sensibilitate diferentiala nominala de 30mA si capacitate conditionala la scurtcircuit de 6kA. Este un RCCB de tip AC, adecvat pentru detectarea curentilor reziduali alternativi sinusoidali. Functioneaza la frecventa de 50 60Hz, are tensiune nominala de izolatie de 500V si respecta standardul IEC EN 61008 1. Pentru versiunea normala, timpul de declansare la curent diferential nominal este de maximum 0,3 secunde.

Montajul se realizeaza pe sina DIN de 35 mm, cu ajutorul sistemului de fixare rapida. Conectarea poate fi efectuata de sus sau de jos, conform schemei de pe aparat si proiectului tabloului electric. Carcasa pentru executia cu 4 poli are latimea de 72 mm, iar dimensiunile generale indicate pentru serie sunt aproximativ 86 mm inaltime si 79 mm adancime. Racordarea conductoarelor, alegerea sectiunii cablului si strangerea bornelor trebuie realizate conform instructiunilor de instalare si cuplului prescris.

Gradul de protectie este IP20, astfel ca aparatul trebuie instalat in interiorul unui tablou electric sau al unei carcase care asigura protectia necesara la atingere si influente externe. Tipul AC este recomandat numai pentru circuite ale caror sarcini sunt compatibile cu detectia curentilor reziduali alternativi sinusoidali; pentru echipamente care pot genera curenti reziduali pulsatori sau componente de curent continuu se va alege tipul diferential indicat de proiectant. Un RCCB nu inlocuieste protectia la suprasarcina si scurtcircuit, de aceea circuitul trebuie protejat si cu un intrerupator automat sau o siguranta fuzibila dimensionata corespunzator.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator diferential?

Detecteaza curentii reziduali fata de pamant si declanseaza la sensibilitatea nominala de 30mA. Este destinat protectiei diferentiale suplimentare in circuite electrice.

Este potrivit pentru instalatii trifazate?

Da. Aparatul are 4 poli si tensiune nominala de utilizare 400 415V AC, fiind destinat circuitelor trifazate.

Poate fi folosit singur pentru protectia completa a circuitului?

Nu. Un RCCB nu asigura protectie la suprasarcina sau scurtcircuit. Se utilizeaza impreuna cu o protectie adecvata la supracurent, dimensionata pentru circuit.

Pentru ce tip de curenti reziduali este recomandat tipul AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru sarcini care pot produce curenti reziduali pulsatori sau componente de curent continuu trebuie verificat daca este necesar un diferential de alt tip.

Cum se monteaza aparatul in tablou?

Se fixeaza pe sina DIN de 35 mm. Racordarea poate fi realizata de sus sau de jos, conform schemei de conexiuni, de catre personal electric calificat.
