Descriere

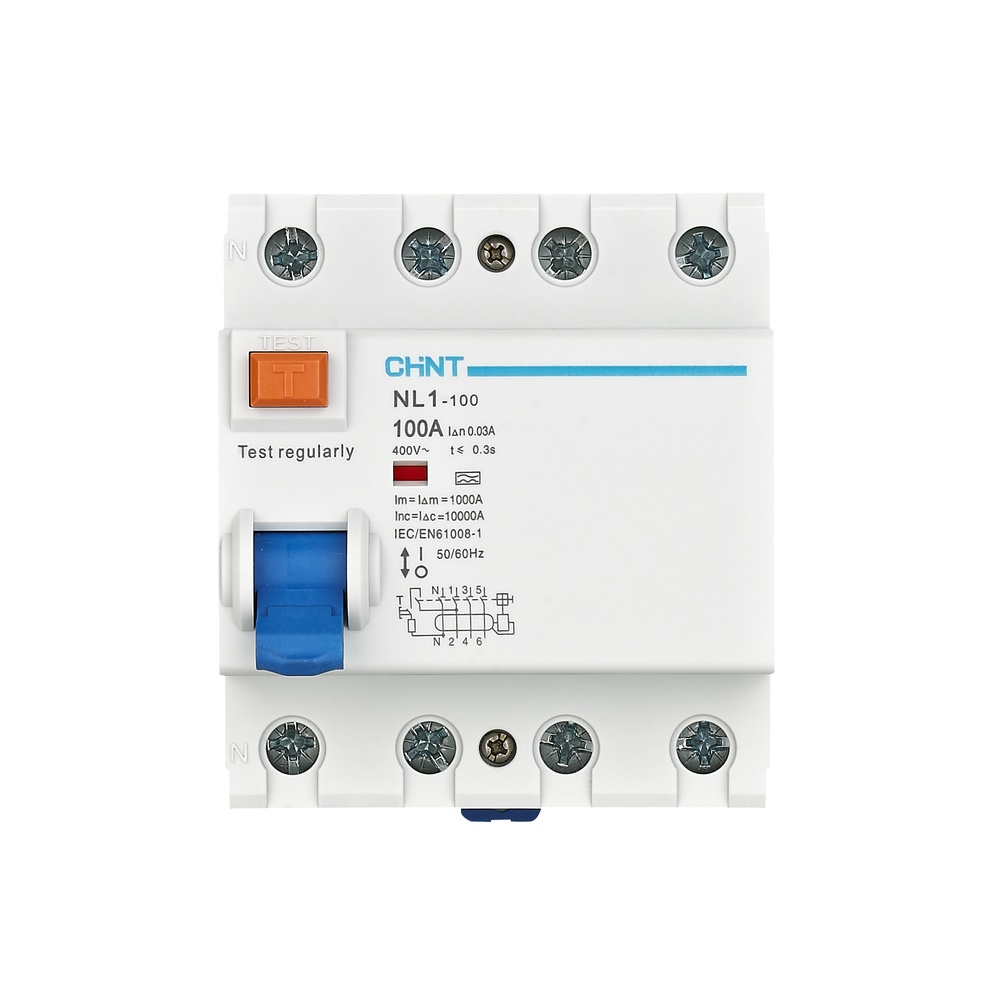

Acest intrerupator diferential RCCB este destinat supravegherii curentilor reziduali in instalatii de joasa tensiune, fiind potrivit pentru tablouri de distributie trifazate din aplicatii rezidentiale, comerciale sau industriale. Configuratia cu 4 poli permite deconectarea simultana a conductoarelor circuitului monitorizat, in functie de schema electrica proiectata.

Aparatul are curent nominal de 80A, sensibilitate diferentiala nominala de 100mA si tip de detectie AC. Este destinat retelelor cu tensiune nominala de 400/415V AC, are 4 poli si capacitate conditionata la scurtcircuit de 6kA. Conform incadrarii tip AC, dispozitivul este conceput pentru detectarea curentilor reziduali alternativi sinusoidali.

Montajul se realizeaza in tabloul electric, pe sina DIN de 35 mm, utilizand clema de fixare rapida. Conectarea poate fi efectuata din partea superioara sau inferioara, in conformitate cu schema de montaj, marcajele bornelor si instructiunile tehnice ale producatorului. Dimensionarea conductoarelor, alegerea protectiei din amonte si coordonarea cu restul aparatajului trebuie stabilite prin proiectul instalatiei.

Un RCCB asigura protectie la curenti reziduali, dar nu inlocuieste protectia la suprasarcina si scurtcircuit; acesta trebuie asociat cu o protectie adecvata la supracurent. Instalarea, verificarea functionarii prin butonul de test si orice interventie in tablou trebuie efectuate de personal calificat, cu alimentarea intrerupta si cu respectarea normelor electrice aplicabile. Tipul AC se alege numai acolo unde caracteristicile consumatorilor si proiectul electric permit utilizarea sa.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intrerupator diferential?

Este destinat circuitelor trifazate cu tensiune nominala de 400/415V AC, unde este necesara monitorizarea curentilor reziduali printr-un aparat cu 4 poli.

Ce inseamna sensibilitatea diferentiala de 100mA?

Aparatul declanseaza la atingerea conditiilor de curent rezidual corespunzatoare sensibilitatii nominale de 100mA. Alegerea acestei sensibilitati se face conform proiectului electric si schemei de protectie.

Ce detecteaza un RCCB de tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Compatibilitatea cu consumatorii alimentati prin electronica de putere trebuie verificata in proiectul instalatiei.

Ofera protectie la suprasarcina si scurtcircuit?

Nu. Un RCCB este destinat protectiei la curenti reziduali si trebuie utilizat impreuna cu o protectie adecvata la supracurent, dimensionata pentru circuitul protejat.

Cum se monteaza aparatul?

Se fixeaza pe sina DIN de 35 mm in tabloul electric. Conectarea trebuie realizata de un electrician calificat, conform marcajelor bornelor, schemei electrice si instructiunilor de montaj.
