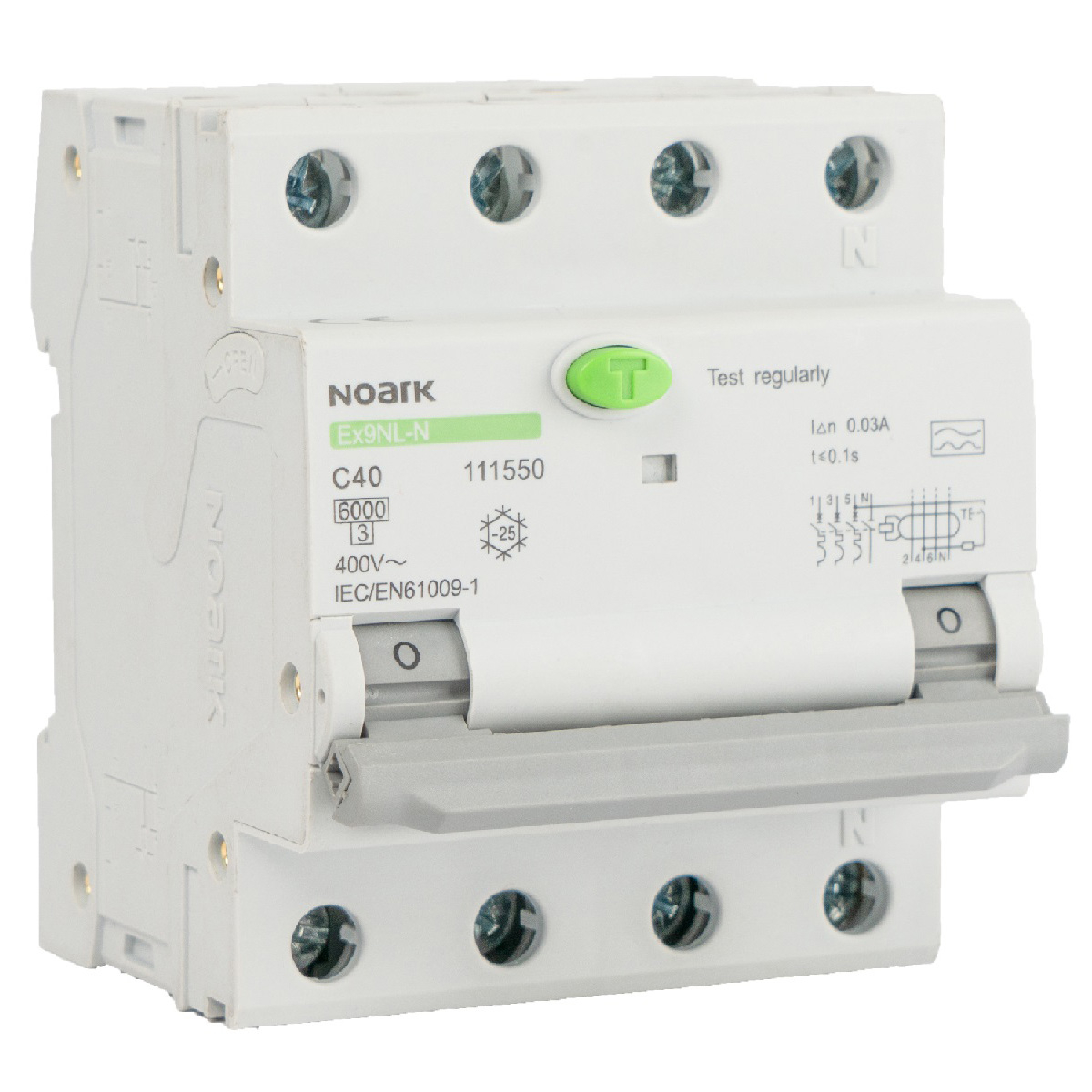

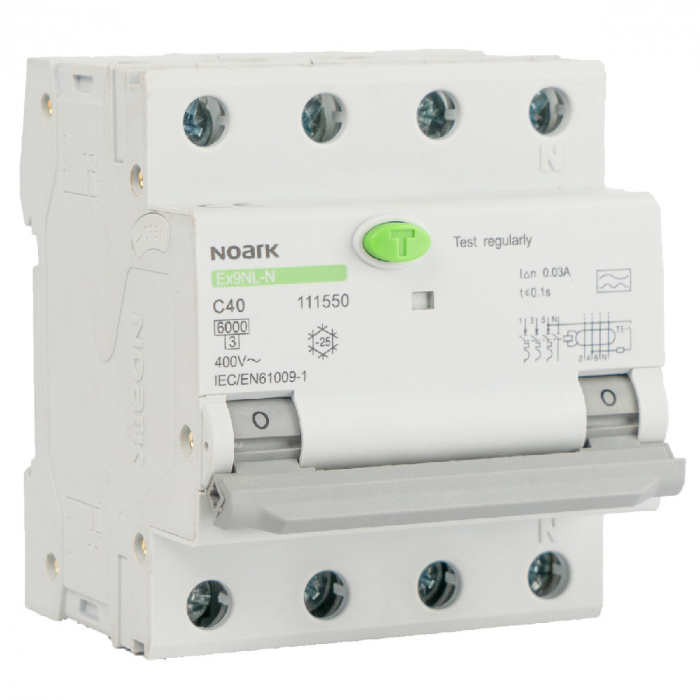

Acest intrerupator automat diferential de tip RCBO reuneste intr-un singur aparat protectia diferentiala si protectia magneto-termica. Este destinat circuitelor trifazate cu neutru, in aplicatii rezidentiale, comerciale si industriale, unde este necesara protectia la suprasarcina, scurtcircuit si curenti reziduali. Constructia cu 3 poli protejati si neutru permite utilizarea in tablouri electrice pentru alimentari 400 V AC.

Aparatul are 4 poli in total, configuratie 3P+N, curent nominal de 25 A si caracteristica de declansare C. Tensiunea nominala este de 400 V AC, la frecventa de 50/60 Hz. Curentul rezidual nominal este de 300 mA, iar dispozitivul este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit este de 6 kA conform EN 60898, clasa de limitare a curentului este 3, iar capacitatea la impuls de curent este de 3 kA.

Montajul se realizeaza pe sina DIN in tablouri de distributie, aparatul avand latimea de 4 module si adancimea de instalare de 77 mm. Neutrul este comutat simultan cu fazele, iar configuratia 3P+N necesita conectarea corecta a celor trei conductoare de faza si a conductorului neutru, conform schemei de pe aparat. Butonul de test permite verificarea periodica a functionarii protectiei diferentiale; pentru efectuarea testului este necesara prezenta tensiunii de alimentare.

Gradul de protectie este IP20, astfel ca produsul se monteaza numai in interiorul unui tablou sau al unei carcase care asigura protectia adecvata la atingere si influentele mediului. Categoria de supratensiune este III, gradul de poluare este 2, iar pierderea maxima de putere este de 10,7 W. Selectarea, dimensionarea conductoarelor si instalarea trebuie realizate de personal calificat, cu respectarea normelor aplicabile si a parametrilor circuitului protejat.

Intrebari frecvente

Ce tip de aparat este acest intrerupator diferential?
Este un RCBO, adica un aparat care combina functia de intrerupator automat magneto-termic cu functia de protectie diferentiala.

Pentru ce tip de retea este potrivit?
Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N si tensiune nominala de 400 V AC.

Ce inseamna caracteristica C?
Caracteristica C defineste comportamentul declansarii magnetice la supracurent si este folosita frecvent pentru circuite cu curenti de pornire moderati.

Ce curent diferential nominal are?
Curentul diferential nominal este de 300 mA, iar protectia diferentiala este de tip AC pentru curenti reziduali alternativi sinusoidali.

Cum se monteaza aparatul?
Se monteaza pe sina DIN in tablou electric, ocupa 4 module si necesita conectarea corecta a celor trei faze si a neutrului conform schemei de conexiuni.
