Descriere

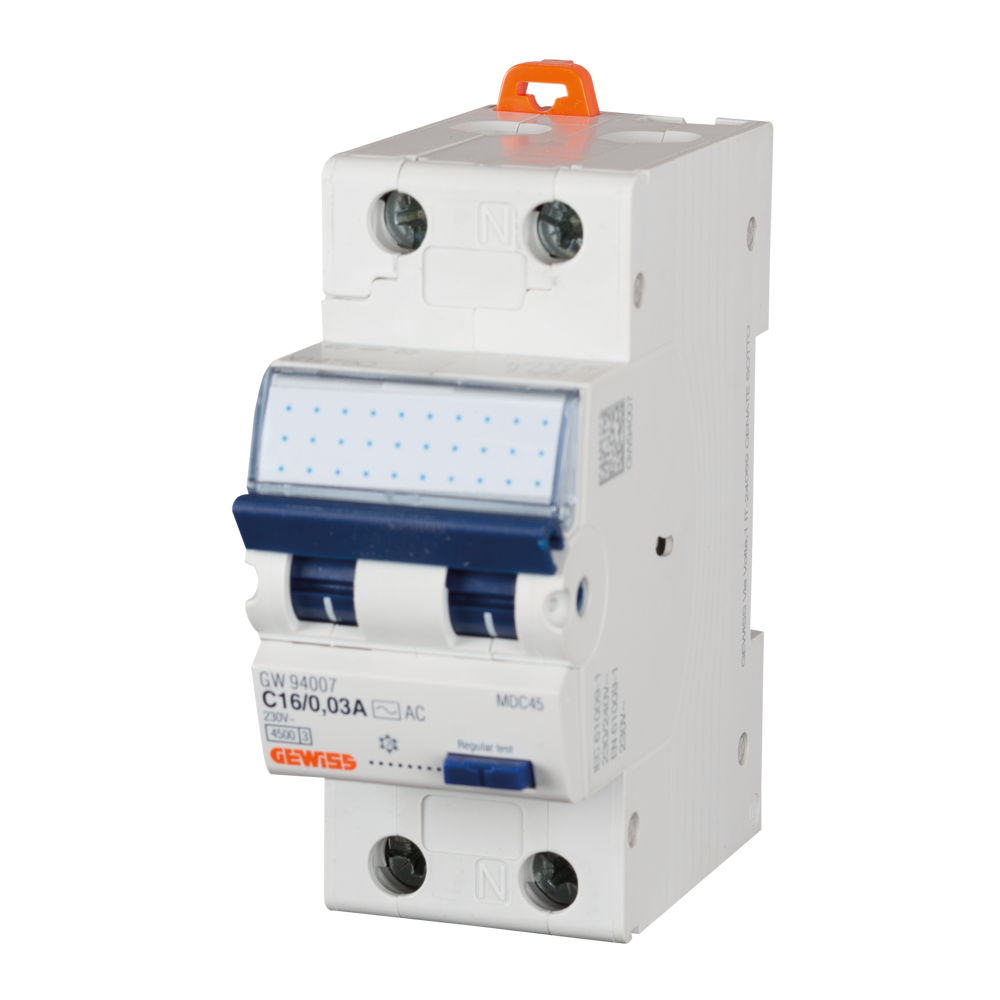

Acest intrerupator magnetotermic diferential compact combina protectia la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Este destinat circuitelor monofazate unde este necesara intreruperea automata atat la defecte de izolatie, cat si la supracurent. Constructia 1P+N permite protectia si comanda unui circuit de faza cu nul, iar aparatul ocupa 2 module in tabloul electric.

Aparatul are curent nominal de 20 A, curba de declansare C si curent rezidual nominal de 30 mA. Este de tip AC, pentru circuite de curent alternativ, si functioneaza la tensiunea nominala de 230/240 V AC, 50/60 Hz. Capacitatea nominala de rupere conform IEC/EN 61009-1 este de 4500 A la 230 V, iar capacitatea de rupere Icu conform IEC/EN 60947-2 este de 6 kA. Echipamentul respecta standardele IEC/EN 61009-1 si IEC/EN 61009-2-1, are clasa de limitare a energiei 3, tensiune de izolare Ui de 500 V si tensiune nominala de rezistenta la impuls Uimp de 4 kV.

Conectarea admite conductori rigizi sau flexibili cu sectiuni de pana la 1 x 35 mm2, 2 x 16 mm2 sau 1 x 16 mm2 plus 2 x 10 mm2, in functie de configuratia utilizata. Cuplul nominal de strangere al bornelor este de 2 Nm. Este prevazuta posibilitatea de conexiune dubla numai pe bornele din aval. Aparatul este compatibil cu auxiliare electrice si cu sistemul ReStart.

Montajul se realizeaza in tablou electric, cu respectarea schemei de conectare, a polaritatii bornelor si a normelor aplicabile instalatiilor de joasa tensiune. Poate fi montat in orice pozitie. Temperatura de functionare este intre -25 si +60 grade C, cu reducerea curentului nominal la temperaturi ambientale de peste +30 grade C, iar temperatura de stocare este intre -40 si +70 grade C. Pentru siguranta instalatiei, alegerea sectiunii conductoarelor, verificarea cuplului de strangere si testarea protectiei trebuie efectuate de personal calificat.

Intrebari frecvente

Ce tip de protectie ofera acest intrerupator?

Ofera protectie combinata la suprasarcina si scurtcircuit, precum si protectie diferentiala la curenti reziduali cu sensibilitate nominala de 30 mA.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate 230/240 V, avand configuratie 1P+N, curent nominal de 20 A si curba de declansare C.

Care este capacitatea de rupere?

Capacitatea nominala de rupere este de 4.5 kA la 230 V conform IEC/EN 61009-1. Conform IEC/EN 60947-2, capacitatea de rupere Icu este de 6 kA.

Ce conductori pot fi conectati?

Bornele accepta conductori rigizi sau flexibili cu sectiuni de pana la 35 mm2 pentru un conductor, respectiv configuratiile multiple indicate in documentatia tehnica. Cuplul nominal de strangere este 2 Nm.

Poate fi utilizat la orice temperatura ambientala?

Temperatura de functionare este intre -25 si +60 grade C. La temperaturi de peste +30 grade C trebuie luata in calcul reducerea curentului nominal admisibil.
