Descriere

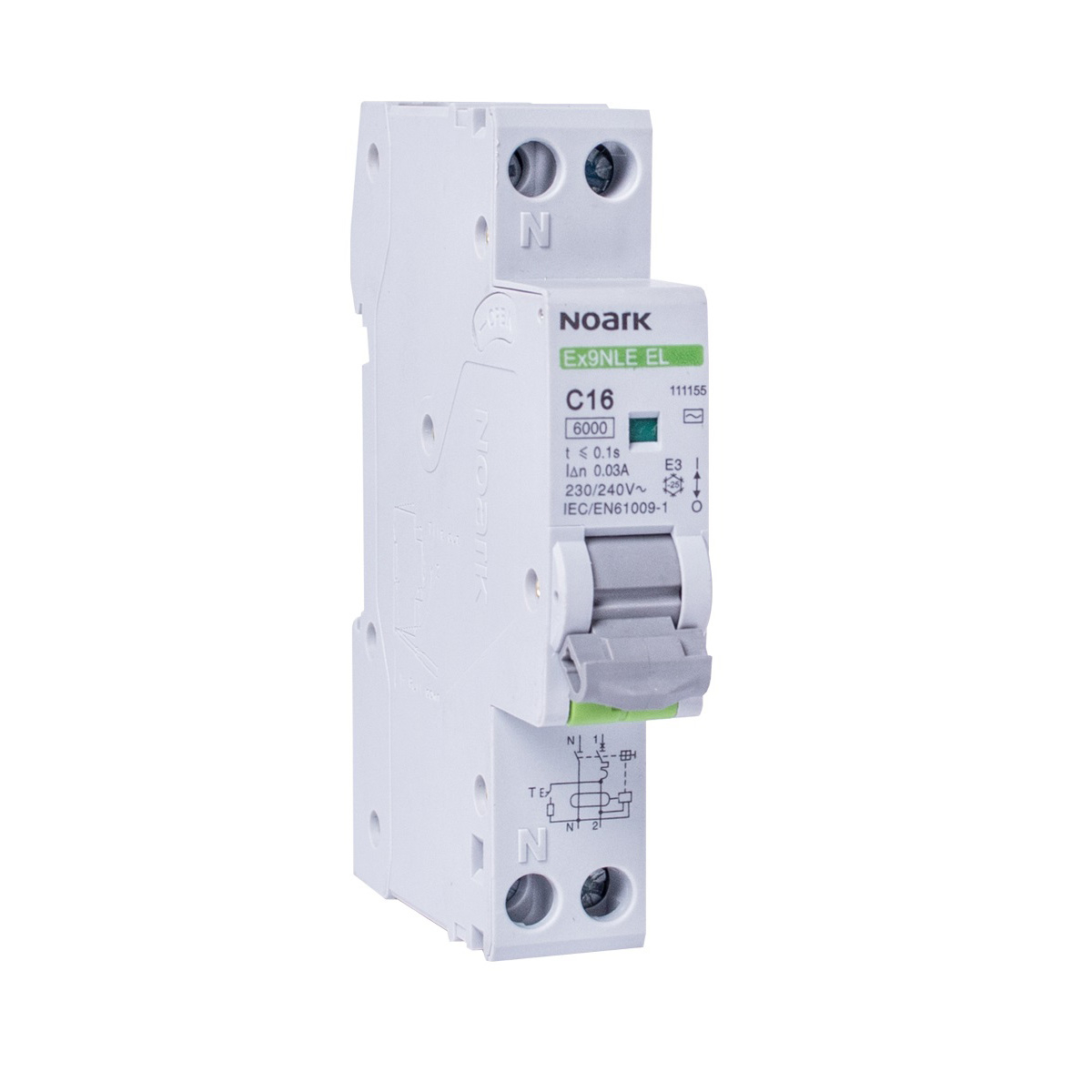

Acest intreruptor automat diferential RCBO combina protectia magnetotermica si protectia la curent rezidual intr-un aparat compact pentru circuite monofazate. Este destinat in principal instalatiilor rezidentiale si permite protejarea circuitelor impotriva suprasarcinilor, scurtcircuitelor si curentilor reziduali. Constructia de 1 modul ajuta la economisirea spatiului in tabloul electric fata de solutiile RCBO clasice cu latime mai mare.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, iar nulul este comutat simultan. Functioneaza la tensiunea nominala de 230 V AC, frecventa 50/60 Hz, curent nominal 6 A si caracteristica de declansare B. Sensibilitatea diferentiala este de 30 mA, iar detectia este de tip AC, pentru curenti reziduali alternativi. Capacitatea nominala de rupere la scurtcircuit conform EN 60898 este de 6 kA, clasa de limitare a curentului este 3, iar capacitatea la curent de impuls este de 3 kA.

Latimea aparatului este de 1 modul, echivalentul a 18 mm, iar adancimea incorporata este de 77 mm. Este adecvat pentru integrarea in tablouri electrice modulare, cu alegerea sectiunii conductorilor, a protectiilor din amonte si a modului de cablare realizate conform proiectului instalatiei si instructiunilor de montaj. Pentru interventii corecte, circuitul trebuie identificat si alimentarea trebuie intrerupta inainte de conectare.

Gradul de protectie este IP20, categoria de supratensiune este III, gradul de poluare este 2, iar pierderea maxima de putere declarata este de 2 W. Aparatul utilizeaza un principiu electronic de evaluare a curentului rezidual si este dependent de tensiune. Se recomanda verificarea regulata prin butonul de test: la fiecare 6 luni in conditii normale de utilizare si lunar in medii dificile, cu respectarea cerintelor legale si a regulilor locale aplicabile instalatiei.

Intrebari frecvente

Ce protectii asigura acest intreruptor automat diferential?

Combina protectia la suprasarcina si scurtcircuit cu protectia la curent rezidual de 30 mA, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V, avand configuratie 1P+N, curent nominal de 6 A si caracteristica de declansare B.

Ce inseamna tip AC la protectia diferentiala?

Tipul AC indica detectia curentilor reziduali alternativi. Alegerea tipului de protectie trebuie realizata in functie de consumatorii si cerintele circuitului protejat.

Cat spatiu ocupa in tabloul electric?

Ocupa 1 modul, cu latimea de 18 mm, fiind o solutie compacta pentru tablouri modulare.

Este necesara testarea periodica?

Da. Se recomanda actionarea regulata a butonului de test la fiecare 6 luni in conditii normale si lunar in conditii dificile, tinand cont de reglementarile locale aplicabile.
