Descriere

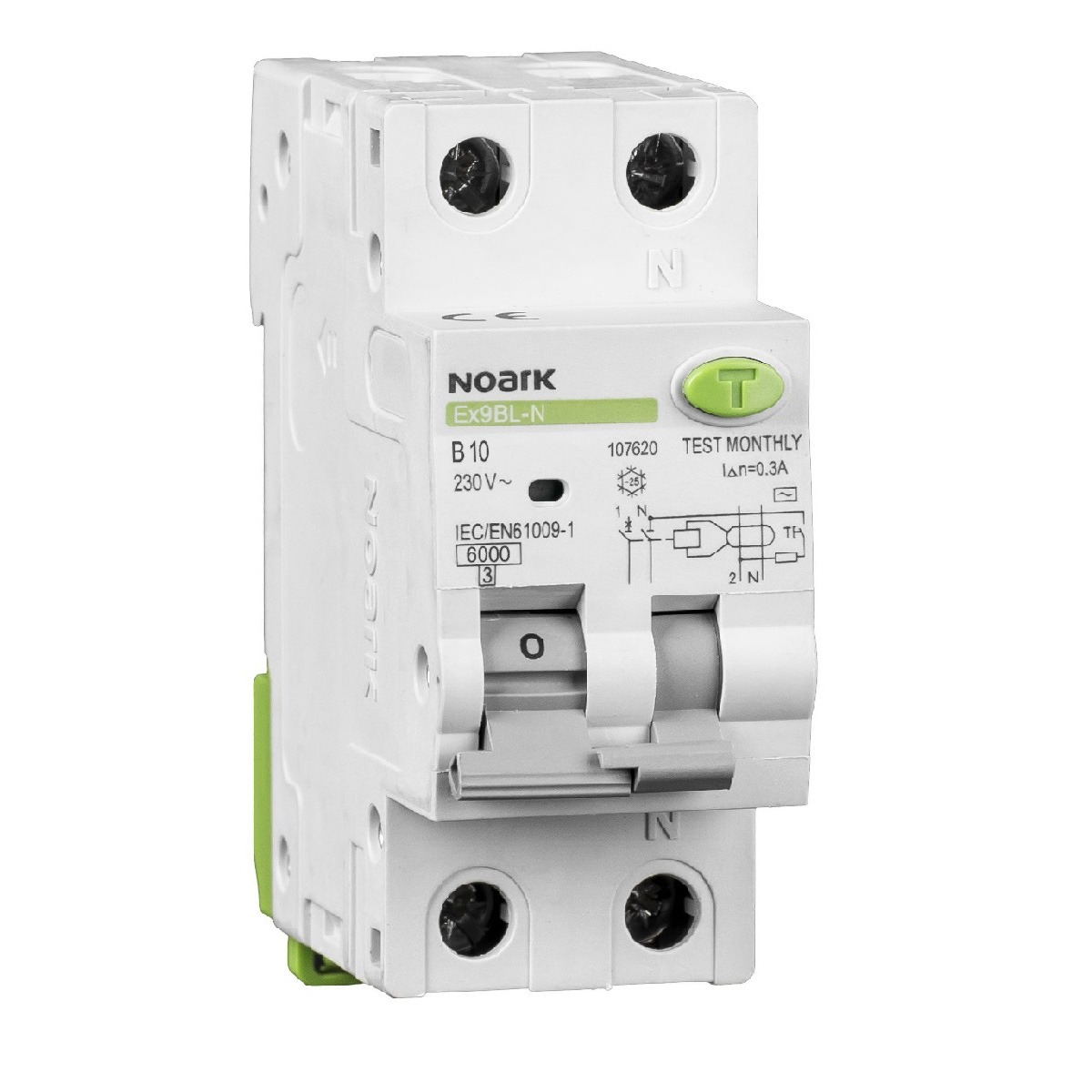

Acest intreruptor automat diferential combina intr-un singur aparat protectia diferentiala cu protectia magnetotermica. Este destinat circuitelor monofazate din instalatii rezidentiale, comerciale sau industriale, unde se doreste protectie la curenti reziduali, suprasarcina si scurtcircuit, cu economisirea spatiului din tabloul electric. Functia diferentiala are principiu electromagnetic si este independenta de tensiunea retelei; tensiunea este necesara pentru verificarea aparatului cu butonul de test T.

Aparatul are configuratie 1P+N, cu 2 poli in total si un pol protejat, precum si nul comutat simultan. Parametrii nominali sunt: tensiune 230 V AC, curent nominal 16 A, frecventa 50/60 Hz, caracteristica de declansare C si curent rezidual nominal 30 mA. Protectia diferentiala este de tip AC, pentru detectarea curentilor reziduali alternativi sinusoidali. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, clasa de limitare a curentului este 3, iar rezistenta la curent de impuls este de 3 kA. Aparatul are tensiune de izolatie Ui de 500 V si tensiune nominala de tinere la impuls Uimp de 4 kV.

Constructia modulara ocupa 2 module in tablou, iar adancimea de montaj este de 77 mm. Gradul de protectie este IP20, fiind destinat montajului in tablouri sau carcase care asigura protectia necesara impotriva atingerii partilor active si a influentelor din mediul de instalare. Pentru conductori rigizi, sectiunea conectabila este de 1.5 pana la 25 mm2. Conectarea trebuie realizata conform marcajelor de pe aparat, cu respectarea sectiunii conductorului, a cuplului de strangere indicat de producator si a configuratiei corecte faza-nul.

Pentru functionare sigura, aparatul se alege in functie de sarcina circuitului, sectiunea cablurilor, curentul de scurtcircuit disponibil si tipul consumatorilor alimentati. Tipul AC este destinat aplicatiilor fara componente de curent rezidual pulsatoriu sau continuu; pentru consumatori electronici specifici poate fi necesara selectarea unui alt tip de protectie diferentiala, conform proiectului instalatiei. Se recomanda testarea periodica, lunar, prin actionarea butonului T. Montajul, verificarea si punerea in functiune trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce protectii ofera acest intreruptor automat diferential?

Integreaza protectia diferentiala la curenti reziduali cu protectia magnetotermica la suprasarcina si scurtcircuit, pentru un circuit monofazat.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor de 230 V AC, cu curent nominal de pana la 16 A, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna curba de declansare C?

Caracteristica C este utilizata frecvent pentru circuite cu curenti de pornire moderati, alegerea finala fiind realizata in functie de consumatori si de proiectul instalatiei.

Ce tip de curent rezidual detecteaza?

Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Cat de des trebuie testat aparatul?

Se recomanda verificarea periodica prin apasarea butonului de test T, la interval de aproximativ o luna, conform instructiunilor de utilizare.
