Descriere

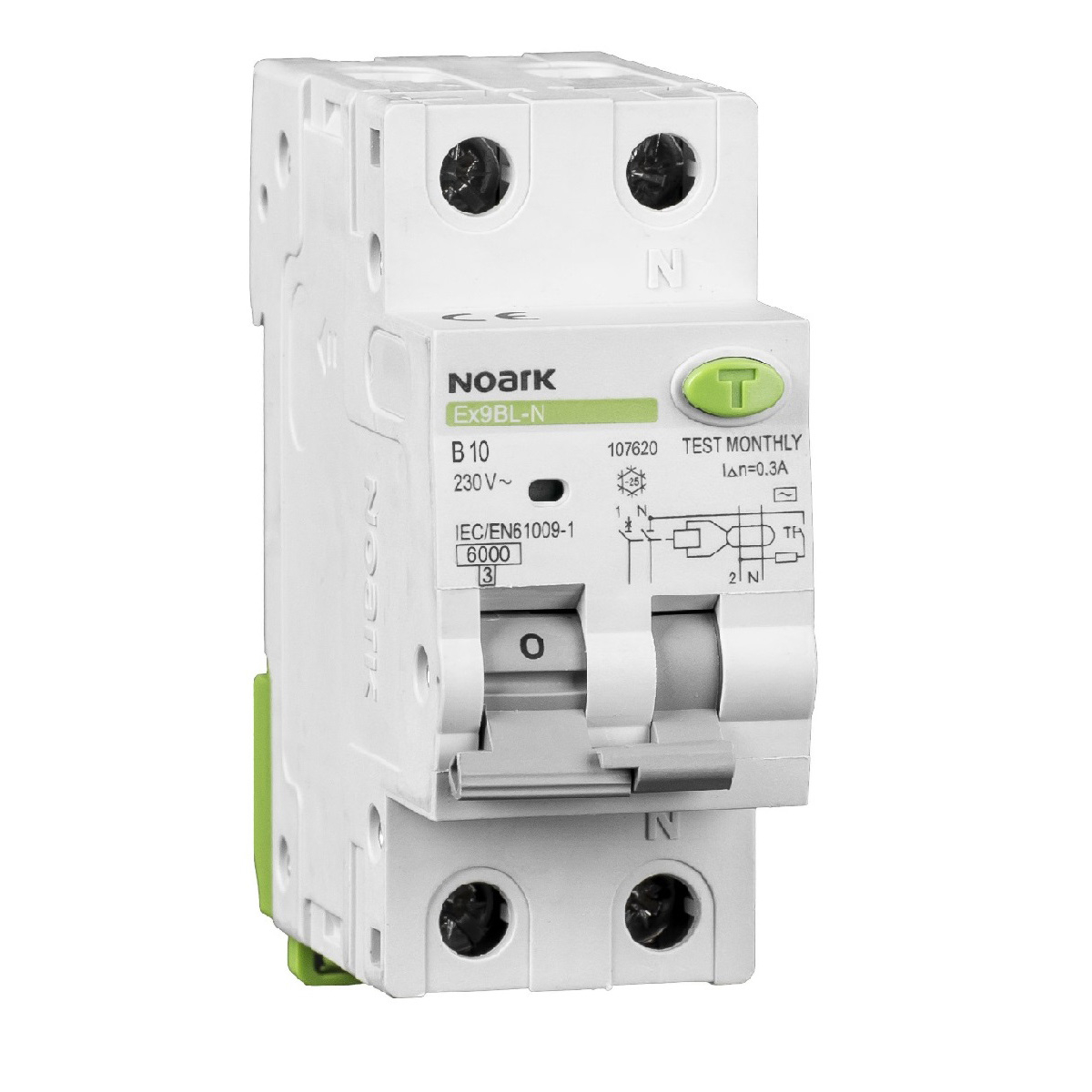

Acest intreruptor automat diferential combina intr-un singur aparat protectia diferentiala si protectia magnetotermica. Este destinat circuitelor monofazate din instalatii rezidentiale, comerciale si industriale, unde este necesara protectia la curenti reziduali, suprasarcina si scurtcircuit. Constructia combinata reduce spatiul necesar in tabloul electric fata de utilizarea separata a unui intreruptor diferential si a unui disjunctor automat.

Aparatul are configuratie 1P+N, cu 2 poli totali si un pol protejat, precum si comutare simultana a neutrului. Functioneaza la tensiune nominala de 230 V AC, frecventa 50/60 Hz si curent nominal de 6 A. Protectia magnetotermica are curba de declansare C, iar protectia diferentiala este de tip AC, cu curent diferential rezidual nominal de 30 mA. Capacitatea nominala de rupere la scurtcircuit este de 6 kA, iar clasa de limitare a curentului este 3.

Pentru instalare, aparatul ocupa 2 module in tabloul electric si are adancime de montaj de 77 mm. Este prevazut pentru circuite de curent alternativ si poate fi integrat in tablouri modulare, cu dimensionarea corecta a conductoarelor si a protectiilor din amonte. Tensiunea nominala de izolatie este de 500 V, tensiunea nominala de tinere la impuls este de 4 kV, iar categoria de supratensiune este III.

Gradul de protectie este IP20, astfel incat produsul trebuie montat in interiorul unui tablou electric corespunzator, care impiedica accesul la partile active. Temperatura de functionare indicata este intre -25 si 40 grade C, iar gradul de poluare este 2. Pentru verificarea functionarii protectiei diferentiale se utilizeaza periodic butonul de test, recomandarea fiind efectuarea testului la interval de o luna. Montajul, conectarea si verificarea instalatiei trebuie realizate de personal calificat, cu alimentarea oprita.

Intrebari frecvente

Ce protectii ofera acest intreruptor automat diferential?

Integreaza protectia diferentiala la curenti reziduali, protectia termica la suprasarcina si protectia magnetica la scurtcircuit.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor monofazate de 230 V AC, cu curent nominal de pana la 6 A, in tablouri electrice rezidentiale, comerciale sau industriale.

Ce inseamna sensibilitate diferentiala de 30 mA?

Aparatul declanseaza la un curent diferential rezidual nominal de 30 mA, asigurand protectie suplimentara impotriva riscurilor asociate defectelor de izolatie, conform proiectarii instalatiei.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Alegerea tipului de protectie diferentiala trebuie facuta in functie de sarcinile alimentate si de cerintele instalatiei.

Este necesara testarea periodica?

Da. Functionarea protectiei diferentiale se verifica prin apasarea butonului de test, recomandat periodic, la aproximativ o luna.
