Descriere

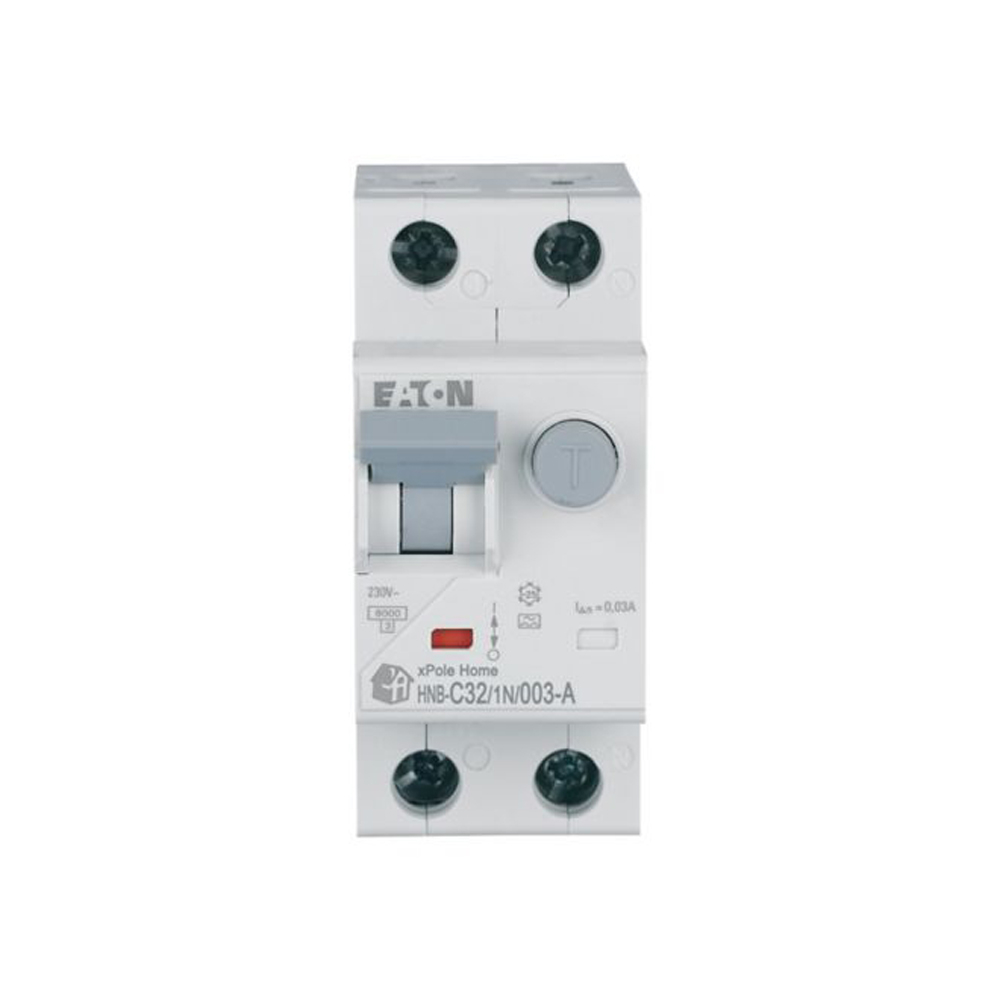

Acest intreruptor automat diferential de tip RCBO combina functia de protectie diferentiala cu protectia magnetotermica intr-un singur aparat. Este destinat circuitelor monofazate si contribuie la protectia persoanelor impotriva curentilor reziduali de tip AC, precum si la protectia conductoarelor si a circuitelor impotriva suprasarcinilor si scurtcircuitelor. Curba C il recomanda pentru circuite cu posibile varfuri moderate de curent la conectare, dimensionarea finala fiind realizata in functie de aplicatie si de instalatia electrica.

Aparatul are configuratie 1P+N, curent nominal de 32A, curent diferential nominal de declansare de 30mA si capacitate nominala de rupere la scurtcircuit de 6kA. Functioneaza la tensiunea nominala de 230 V AC, 50 Hz, in domeniul de tensiune operationala 196-253 V. Protectia diferentiala este de tip AC, pentru curenti reziduali alternativi sinusoidali, iar constructia respecta standardul IEC/EN 61009. Tensiunea nominala de rezistenta la impuls este de 4 kV, iar curentul de impuls suportat conditionat este de 250 A, cu forma de unda 8/20 microsecunde.

Montajul se realizeaza pe sina DIN, prin clema cu 3 pozitii care permite demontarea inclusiv dintr-un sistem de bare existent. Aparatul ocupa 2 module, avand latimea de 35 mm, inaltimea de 80 mm si adancimea constructiva de 45 mm. Bornele superioare si inferioare de tip lift permit conectarea conductoarelor cu sectiuni intre 1 si 25 mm2; cuplul de strangere recomandat pentru borne este de 2 pana la 2,4 Nm. Bara pieptene poate fi pozitionata sus sau jos, iar grosimea compatibila a barei este de 0,8 pana la 2 mm.

Gradul de protectie al aparatului este IP20, iar in tabloul montat corespunzator poate atinge IP40. Intervalul de temperatura pentru declansare este de la minus 25 grade C la plus 40 grade C, iar temperatura de depozitare si transport este intre minus 35 grade C si plus 60 grade C. Pentru verificarea functionarii protectiei diferentiale, butonul de test trebuie actionat la fiecare 6 luni in aplicatii rezidentiale si similare; in medii umede sau cu praf se recomanda testare mai frecventa. Montajul, verificarea impamantarii si alegerea protectiei trebuie efectuate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce protectii ofera un RCBO?

Un RCBO combina protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curenti reziduali. Astfel, poate proteja un circuit individual printr-un singur aparat modular.

Pentru ce tip de circuit este potrivit aparatul?

Este destinat circuitelor monofazate de 230 V, avand configuratie 1P+N, curent nominal de 32A si caracteristica de declansare C. Alegerea sa trebuie corelata cu sectiunea conductoarelor, consumatorii alimentati si proiectul instalatiei.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta curentul diferential nominal la care protectia diferentiala declanseaza. Aceasta sensibilitate este folosita in mod uzual pentru protectia suplimentara a persoanelor in circuite adecvat proiectate.

Ce tip de curent rezidual detecteaza?

Protectia diferentiala este de tip AC, fiind destinata detectarii curentilor reziduali alternativi sinusoidali. Pentru aplicatii care pot genera curenti reziduali pulsatori cu componenta continua trebuie verificata necesitatea unui aparat de tip A sau a unei alte solutii compatibile.

Cum se verifica functionarea protectiei diferentiale?

Se actioneaza butonul de test la fiecare 6 luni pentru aplicatii rezidentiale si similare. In medii umede sau cu praf se recomanda testare mai frecventa; testul nu inlocuieste verificarea impamantarii si a conductorului de protectie.
