Descriere

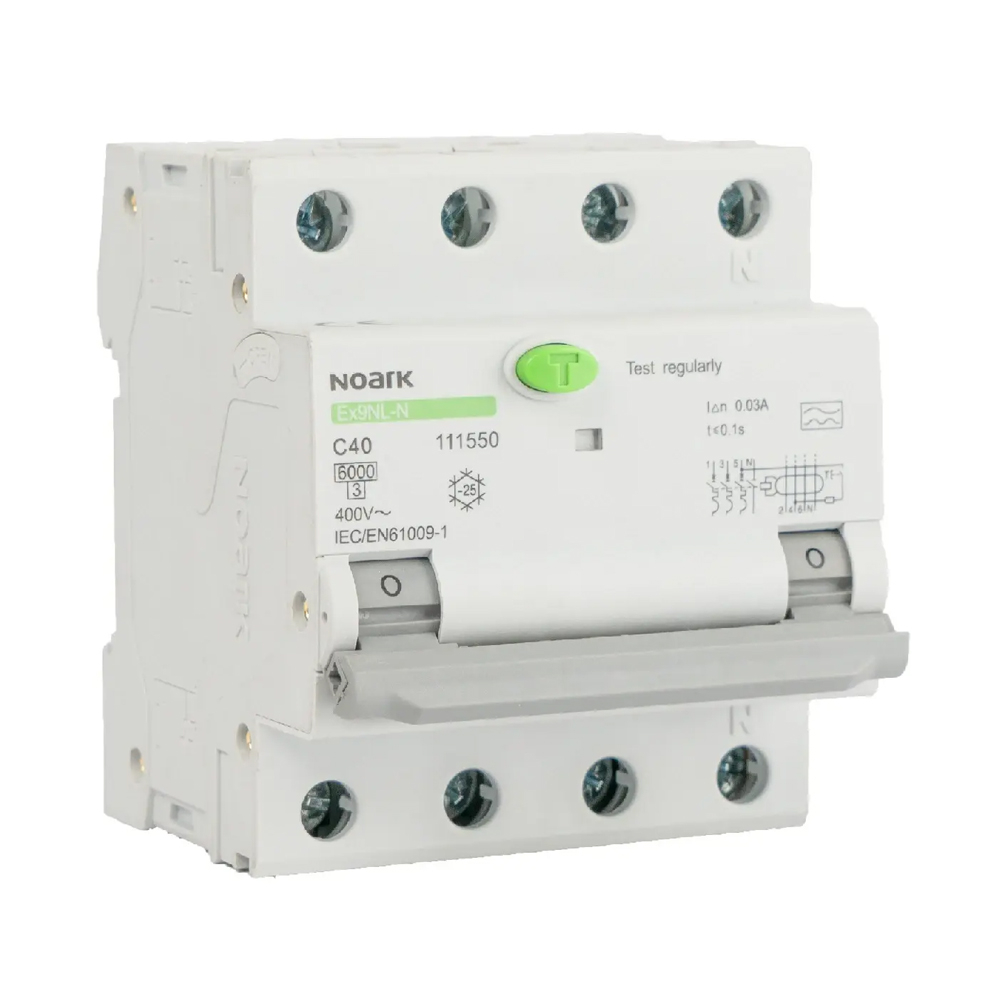

Acest intreruptor automat diferential RCBO combina protectia magnetotermica si protectia diferentiala intr-un singur aparat modular. Este destinat circuitelor trifazate cu neutru din tablouri electrice rezidentiale, comerciale sau industriale, unde se urmareste protectia la suprasarcina, scurtcircuit si curenti reziduali. Constructia 3P+N permite utilizarea pe trei faze si neutru, iar neutru este comutat simultan cu polii de faza.

Aparatul are curent nominal de 32A, curba de declansare B si curent diferential nominal de 30mA, de tip AC. Tensiunea nominala este de 400V AC, la frecventa 50/60Hz, iar capacitatea nominala de rupere conform EN 60898 este de 6kA. Dispune de 4 poli in total, dintre care 3 poli protejati, clasa de limitare a curentului 3, categorie de supratensiune III si grad de poluare 2. Capacitatea la curent de impuls este de 3kA, iar pierderea de putere declarata este de 14.6W.

Montajul se realizeaza in tablouri electrice modulare, pe sina DIN, aparatul avand latimea de 4 module si adancimea incorporata de 77 mm. Conectarea conductoarelor trebuie efectuata conform schemei tabloului, cu respectarea identificarii fazelor si a neutrului, precum si a sectiunii de conductor si a cuplului de strangere recomandate de proiectantul instalatiei. Curba B este adecvata in special circuitelor cu curenti de pornire redusi sau moderati.

Dispozitivul are grad de protectie IP20 si este destinat montajului in interiorul unui tablou sau al unei carcase care asigura protectia necesara impotriva atingerii si a influentelor de mediu. Functia diferentiala este independenta de tensiune; tensiunea este necesara doar pentru verificarea cu butonul de test. Pentru siguranta instalatiei, montajul, verificarea periodica si alegerea aparatului trebuie realizate de personal calificat, in conformitate cu proiectul electric si normele aplicabile.

Intrebari frecvente

Ce protectii ofera acest intreruptor RCBO?

Integreaza protectia magnetotermica la suprasarcina si scurtcircuit cu protectia diferentiala la curent rezidual, intr-un singur aparat modular.

Pentru ce tip de circuit este potrivit?

Este destinat circuitelor trifazate cu neutru, avand configuratie 3P+N, trei poli protejati si neutru comutat simultan.

Ce inseamna sensibilitatea diferentiala de 30mA?

Valoarea de 30mA reprezinta curentul diferential nominal la care functia diferentiala este proiectata sa declanseze, conform caracteristicilor aparatului.

Cate module ocupa in tablou?

Aparatul ocupa 4 module pe sina DIN si are o adancime incorporata de 77 mm.

Se poate verifica functionarea diferentiala?

Da, aparatul include buton de test. Pentru testarea cu acest buton este necesara prezenta tensiunii de alimentare.
