Descriere

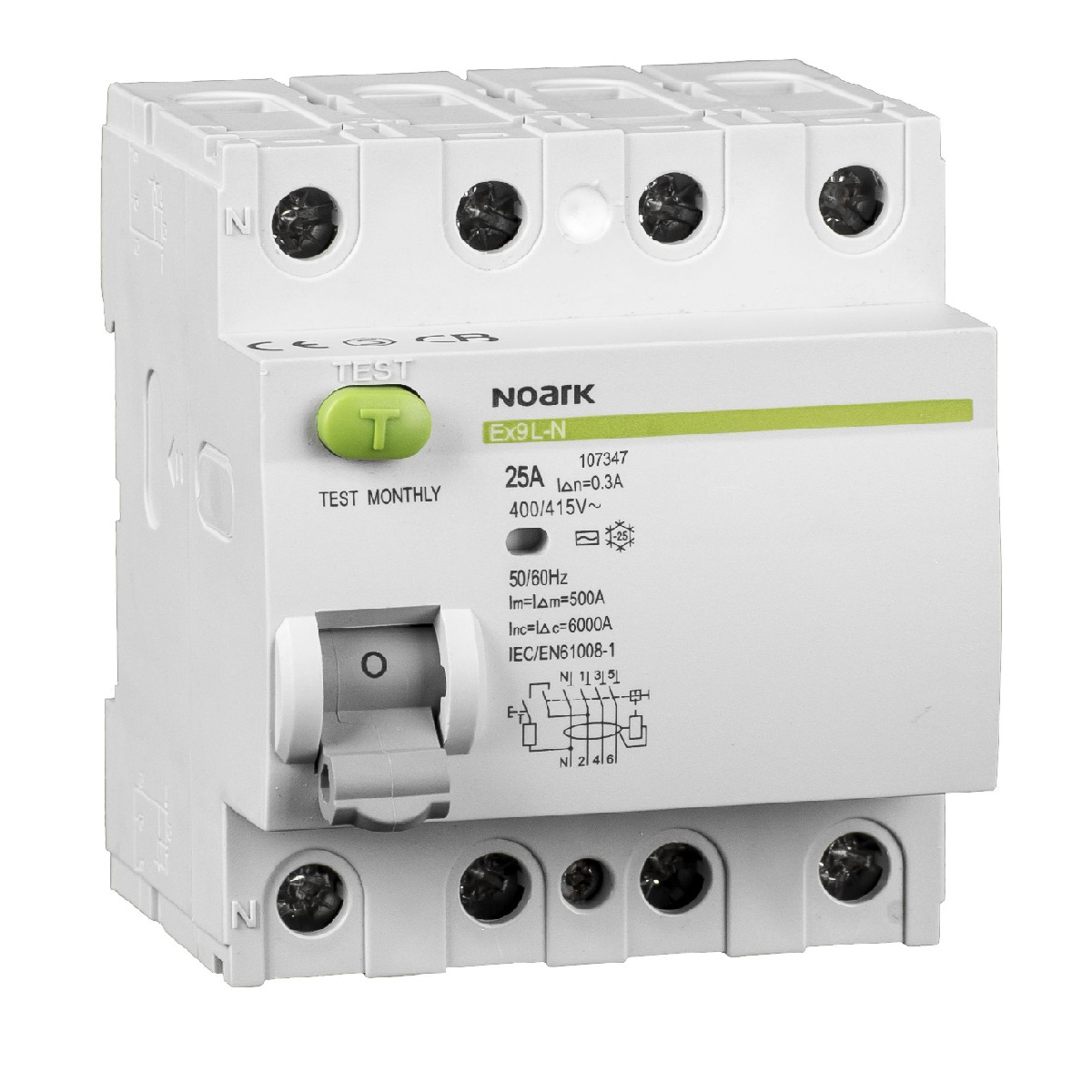

Intreruptorul diferential RCCB este destinat protectiei diferentiale in instalatii electrice rezidentiale, comerciale si industriale cu cerinte uzuale. Constructia electromagnetica asigura functionarea independenta de tensiunea retelei pentru functia de protectie; tensiunea este necesara pentru verificarea prin butonul de test. Aparatul este potrivit pentru circuite de curent alternativ si pentru integrarea in tablouri modulare de distributie.

Modelul are 4 poli, curent nominal de 25A, curent diferential nominal de 100mA si tip de detectie AC. Functioneaza la tensiunea nominala de 400 V AC si frecventa de 50 Hz. Capacitatea conditionata la scurtcircuit este de 6 kA, iar capacitatea la curent de impuls este de 3 kA. Aparatul are tensiune nominala de izolatie Ui de 500 V, tensiune nominala de tinere la impuls Uimp de 6 kV, putere disipata de 7,2 W si grad de protectie IP20.

Montajul se realizeaza pe sina DIN in tabloul electric. Aparatul ocupa 4 module si are adancimea de montaj de 79 mm. Bornele permit conectarea conductoarelor rigide cu sectiuni cuprinse intre 1 si 35 mm2. Conectarea trebuie executata conform schemei de pe aparat, cu respectarea ordinii conductorilor si a dimensionarii corecte a protectiilor asociate din circuit.

Intreruptorul diferential este un RCCB si trebuie coordonat cu o protectie adecvata la suprasarcina si scurtcircuit, aleasa in functie de instalatie. Gradul IP20 impune montarea intr-o carcasa sau tablou care previne atingerea partilor active. Se recomanda testarea periodica, lunar, prin actionarea butonului de test, precum si verificarea instalatiei de catre personal calificat. Temperatura de functionare declarata este intre -25 si 40 grade C.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor diferential?

Este potrivit pentru circuite de curent alternativ de 400 V, in tablouri electrice rezidentiale, comerciale sau industriale cu cerinte uzuale.

Ce inseamna configuratia 4P?

Configuratia cu 4 poli este destinata comutarii si supravegherii diferentiale a tuturor conductorilor activi ai unui circuit de 400 V AC.

Are protectie la suprasarcina si scurtcircuit?

Este un RCCB, destinat protectiei diferentiale. Pentru protectia la suprasarcina si scurtcircuit trebuie utilizata o protectie asociata, dimensionata corespunzator instalatiei.

Cum se monteaza aparatul?

Se monteaza pe sina DIN in tabloul electric, ocupa 4 module si permite conectarea conductoarelor rigide cu sectiuni intre 1 si 35 mm2.

Este necesara testarea periodica?

Da. Se recomanda verificarea lunara prin apasarea butonului de test, pentru confirmarea functionarii mecanismului de declansare diferentiala.
