Descriere

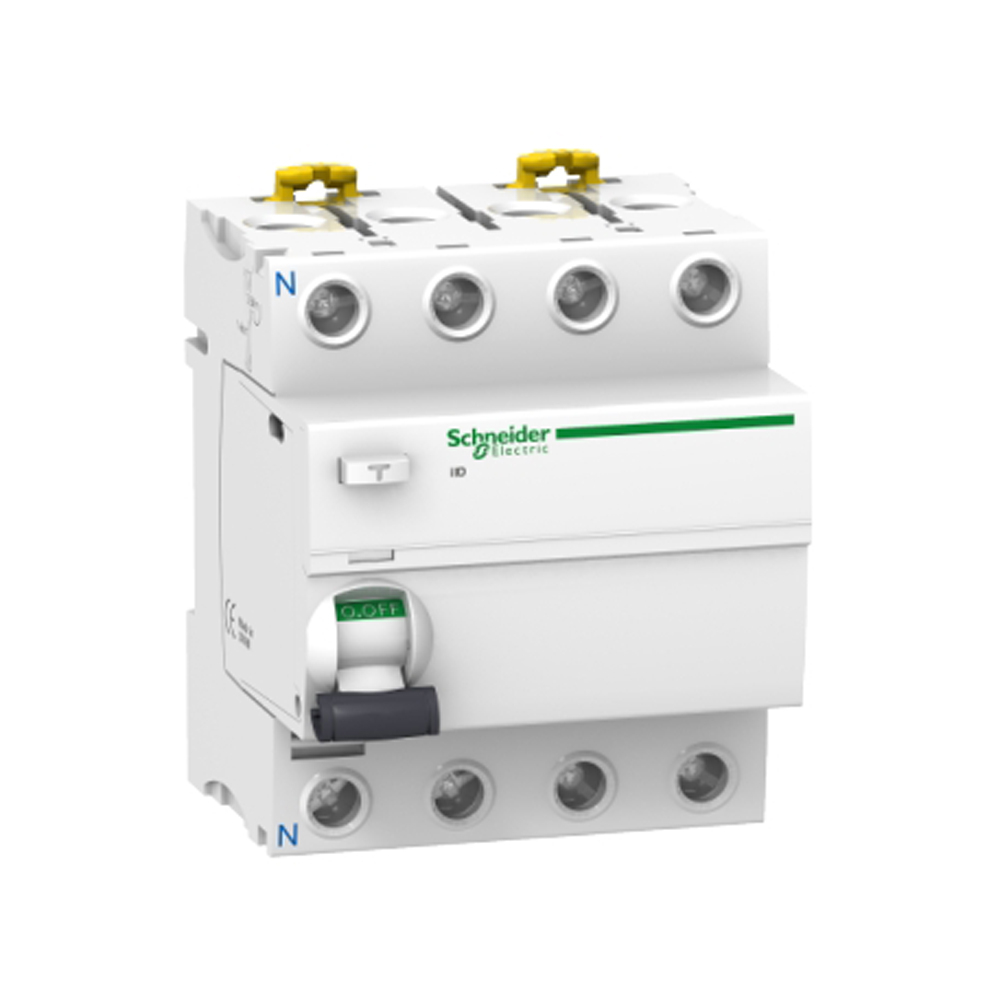

Acest intreruptor diferential RCCB modular este destinat detectarii curentilor reziduali si deconectarii rapide a circuitului la aparitia unui defect de izolatie sau a unui curent de scurgere catre pamant. Configuratia 4P permite utilizarea in tablouri trifazate cu neutru, fiind potrivita pentru circuite de distributie si aplicatii rezidentiale ori comerciale unde este necesara protectia diferentiala de 30mA. Este un aparat de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali.

Aparatul are curent nominal de 40A, sensibilitate diferentiala de 30mA si declansare instantanee. Functioneaza la tensiune operationala nominala de 380-415V AC, 50/60Hz, iar tensiunea nominala de izolatie este de 500V AC. Curentul conditionat de scurtcircuit este de 10kA, capacitatea nominala de inchidere si rupere este de 1500A, iar tensiunea nominala de tinere la impuls este de 6kV. Constructia are 4 poli, pozitie neutru la stanga, indicator de pozitie a contactelor si indicator mecanic rosu pentru semnalizarea defectului de punere la pamant.

Montajul se realizeaza prin clipsare pe sina DIN, iar aparatul ocupa 8 module de 9 mm. Dimensiunile sunt de aproximativ 91 mm inaltime, 72 mm latime si 73,5 mm adancime, facilitand integrarea in tablouri modulare. Designul terminalelor include indicatie de cablare pentru o instalare mai clara, iar comanda se face cu ajutorul manetei frontale. Poate fi utilizat impreuna cu un dispozitiv de blocare cu lacat captiv compatibil din aceeasi gama.

Intreruptorul diferential ofera protectie la curenti reziduali, dar nu inlocuieste protectia la suprasarcina si scurtcircuit; circuitul trebuie protejat corespunzator prin dispozitive de protectie la supracurent, dimensionate conform proiectului electric. Este adecvat pentru izolarea instalatiilor rezidentiale conform IEC 61008-1 si IEC 61008-2-1. Selectarea tipului AC trebuie facuta numai pentru circuite cu sarcini compatibile; montajul, conectarea, verificarea si testarea periodica trebuie executate de personal calificat, cu instalatia scoasa de sub tensiune.

Intrebari frecvente

Ce protectie ofera un intreruptor diferential de 30mA?

Detecteaza curentii reziduali catre pamant si declanseaza rapid la atingerea pragului de 30mA, contribuind la protectia persoanelor impotriva electrocutarii prin contact direct si la identificarea defectelor de izolatie.

Este potrivit pentru instalatii trifazate?

Da. Constructia cu 4 poli este destinata circuitelor trifazate cu neutru si poate fi utilizata la tensiuni operationale de 380-415V AC, 50/60Hz.

Ce inseamna tip AC?

Tipul AC este destinat detectarii curentilor reziduali alternativi sinusoidali. Pentru circuite cu echipamente electronice, redresoare, invertoare sau alte sarcini care pot genera curenti reziduali nesinusoidali, tipul de protectie diferentiala trebuie ales conform cerintelor instalatiei.

Poate inlocui protectia la suprasarcina si scurtcircuit?

Nu. Un RCCB protejeaza la curenti reziduali, nu la suprasarcina sau scurtcircuit. Circuitul necesita si protectie dedicata la supracurent, aleasa si coordonata corect in tabloul electric.

Cum se monteaza?

Se fixeaza prin clipsare pe sina DIN in tabloul electric. Conectarea trebuie realizata conform schemei de cablare si de catre personal calificat, cu alimentarea oprita inainte de interventie.
