Descriere

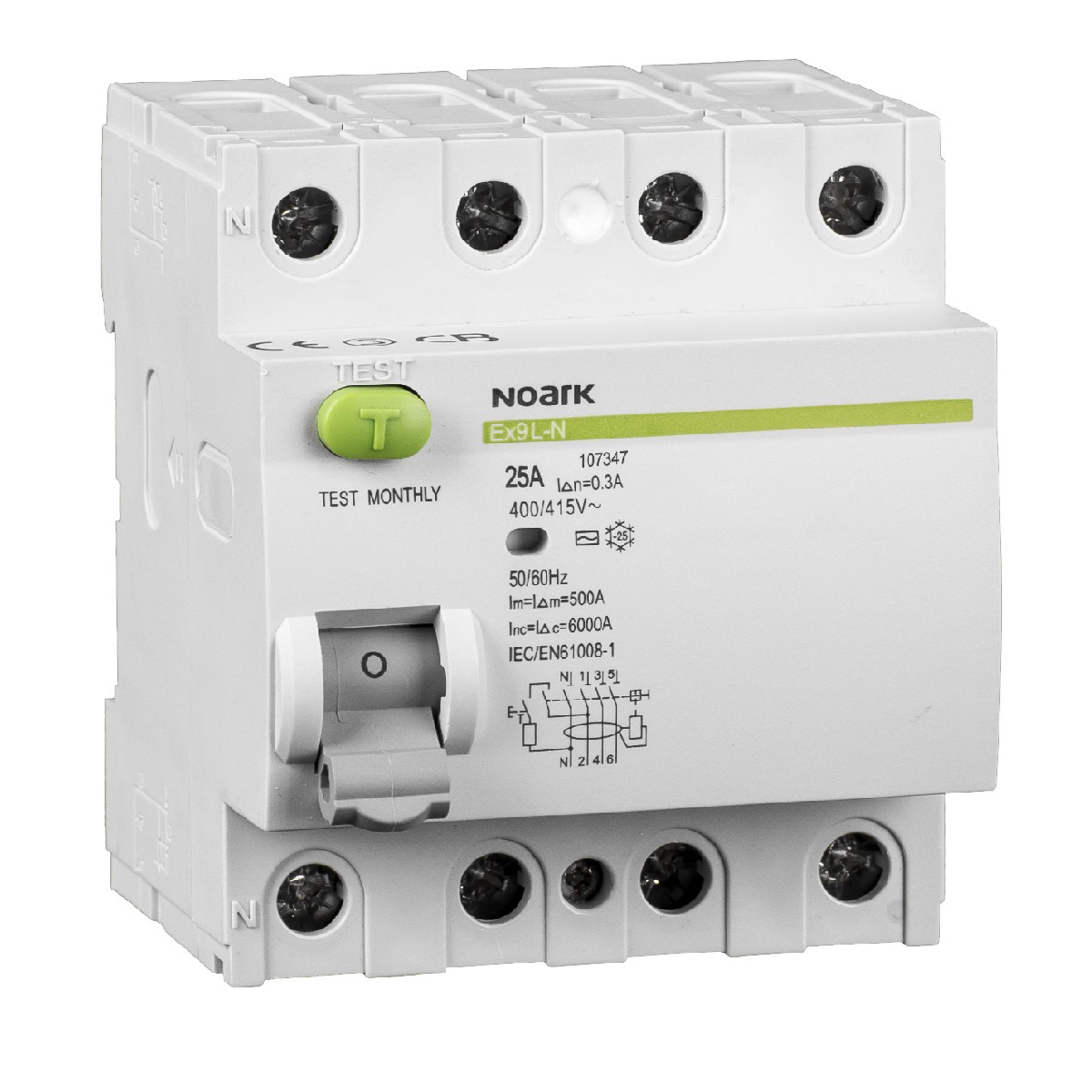

Acest intreruptor diferential RCCB din gama Ex9L-N este proiectat pentru detectarea curentilor reziduali in instalatii electrice de joasa tensiune. Configuratia cu 4 poli il recomanda pentru circuite trifazate cu nul, in aplicatii rezidentiale, comerciale sau in tablouri electrice unde este necesara monitorizarea scurgerilor de curent. Constructia electromagnetica permite functionarea protectiei independent de tensiunea de alimentare; tensiunea este necesara pentru utilizarea circuitului de test cu butonul T.

Aparatul are curent nominal de 63A, tensiune nominala de 400 V AC si curent diferential nominal de 100mA. Este un dispozitiv de tip AC, destinat detectarii curentilor reziduali alternativi sinusoidali. Are 4 poli, functioneaza la frecventa de 50 Hz, ocupa 4 module conform DIN 43880 si are adancimea de montaj de 79 mm. Capacitatea conditionata la scurtcircuit este de 6 kA, capacitatea la curent de impuls este de 3 kA, iar puterea disipata declarata este de 24 W. Gradul de protectie al carcasei este IP20.

Montajul se realizeaza in tablouri electrice, pe sina DIN. Pentru o instalare corecta, conductorii trebuie dimensionati conform curentului circuitului si conectati respectand schema de distributie trifazata cu nul, precum si instructiunile de montaj ale producatorului. Aparatul nu dispune de protectie selectiva, nu are declansare temporizata si nu este prevazut pentru echipare cu accesorii suplimentare.

Intreruptorul diferential trebuie ales in functie de tipul de sarcina, schema de impamantare si cerintele proiectului electric. Tipul AC este adecvat numai acolo unde forma curentului rezidual este compatibila cu aceasta clasificare. Aparatul trebuie asociat cu protectii corespunzatoare la suprasarcina si scurtcircuit, iar butonul de test T trebuie actionat periodic, recomandat lunar, pentru verificarea functionarii mecanismului de declansare. Instalarea, verificarea si exploatarea se vor face de personal calificat, cu alimentarea intrerupta.

Intrebari frecvente

Pentru ce tip de instalatie este potrivit acest intreruptor diferential?

Este potrivit pentru circuite trifazate cu nul, la tensiunea nominala de 400 V AC, in tablouri electrice rezidentiale, comerciale sau industriale, atunci cand proiectul necesita un dispozitiv diferential cu 4 poli si sensibilitate de 100mA.

Ce inseamna tip AC la un intreruptor diferential?

Tipul AC indica detectarea curentilor reziduali alternativi sinusoidali. Alegerea tipului de diferential trebuie facuta in functie de caracteristicile sarcinilor alimentate si de cerintele instalatiei.

Se monteaza pe sina DIN?

Da. Aparatul este conceput pentru montaj pe sina DIN si ocupa 4 module in tablou. Adancimea de montaj este de 79 mm.

Ofera protectie la suprasarcina si scurtcircuit?

Este un intreruptor diferential RCCB, destinat protectiei la curenti reziduali. Pentru protectia la suprasarcina si scurtcircuit trebuie utilizate aparate de protectie adecvate, dimensionate conform proiectului electric.

Cat de des trebuie testat dispozitivul?

Butonul de test T trebuie actionat periodic pentru verificarea functionarii. Recomandarea pentru aceasta gama este efectuarea testului la interval de aproximativ o luna.
